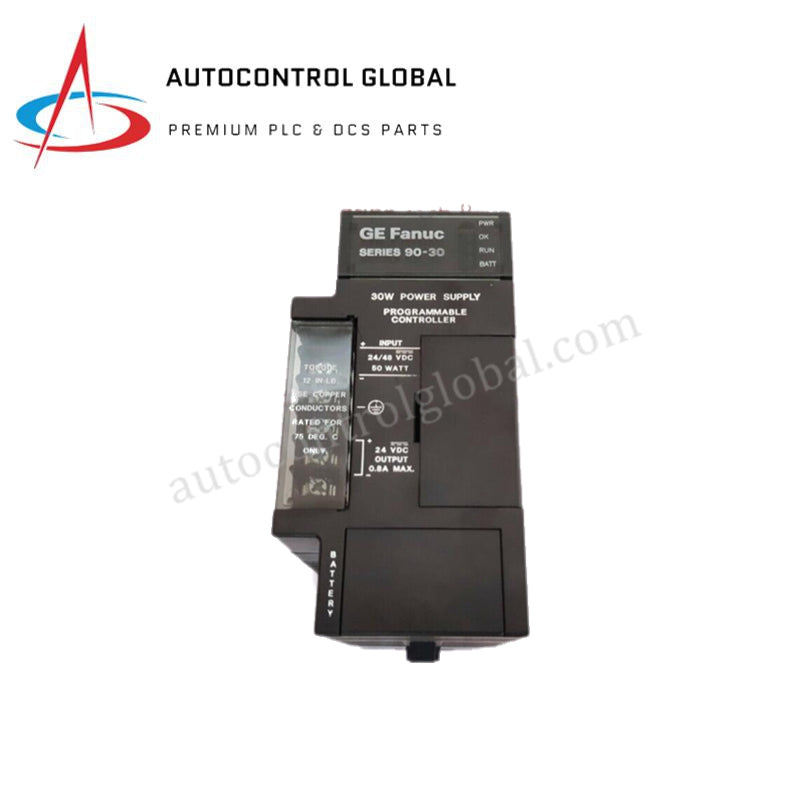

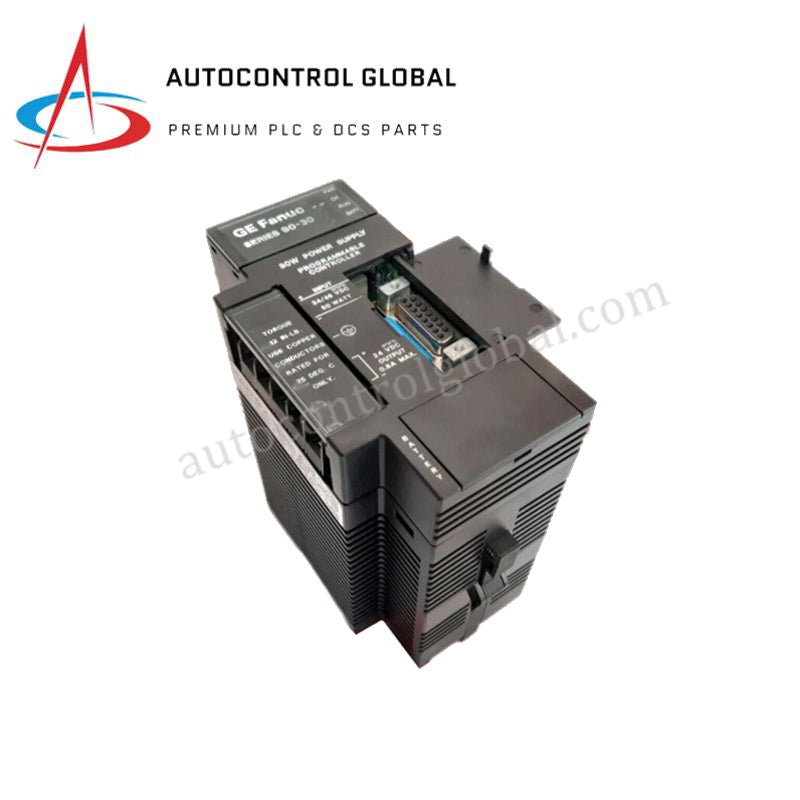

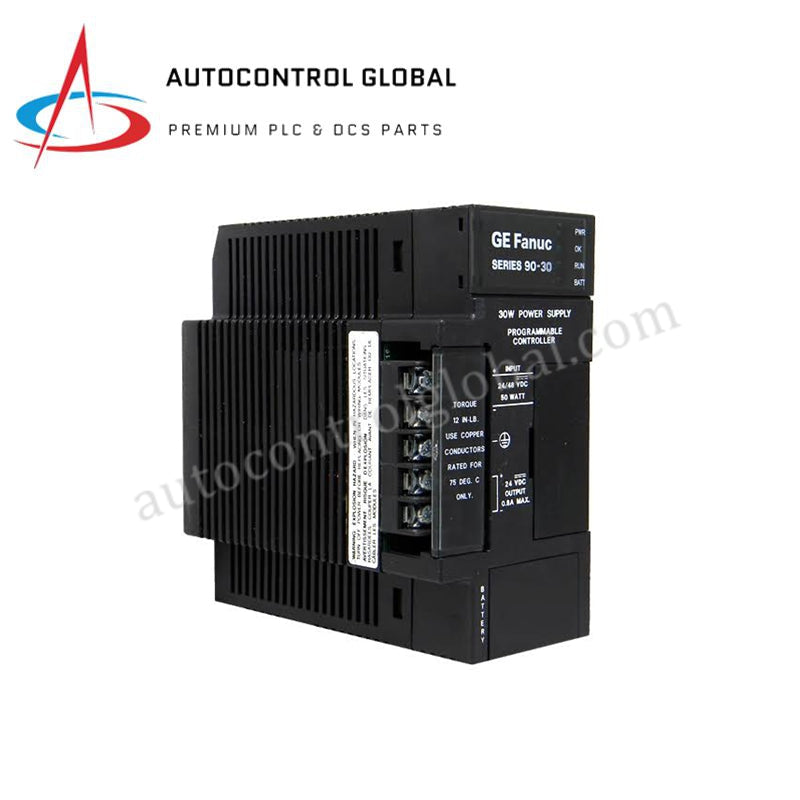

IC693PWR322 GE Fanuc Series 90-30-standaardkragtoevoer
Manufacturer: GE Fanuc
-
Part Number: IC693PWR322
Condition：New with Original Package
Product Type: Standaardkragtoevoer
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR322 Series 90-30-kragtoevoer-module
Die GE Fanuc IC693PWR322 (IC693PWR322 standaard-kragtoevoer), wat vir stelselkragomskakeling in Series 90-30-outomatiseringsplatforms gekonfigureer is, verskaf direkte fisiese/elektriese werking. Hierdie rek-gemonteerde kragtoevoereenheid skakel primêre insetkrag om na gereguleerde laespanning-gelykstroomrelings wat deur SVE-borde, plaaslike uitbreidingskoppelvlakke en diskrete of analoog I/O-modules vereis word. Die eenheid werk oor die agtervlakbus van die basisplaat en lei logiese krag en geïsoleerde veldtoevoer-strome, terwyl dit deurlopende interne monitering deur middel van status-LED-skerms op die voorpaneel handhaaf.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693PWR322 |
| Handelsmerk | GE Fanuc / Emerson |
| Oorsprong | VSA |
| Gewig | 0.68 kg (1.50 lbs) |
| Afmetings | 3.5 cm x 13.0 cm x 13.5 cm |
| Bedryfstemperatuur | 0 tot 60 deg C |
| Kragverbruik | 50 W maksimum by volle las |
| Insetspanningsbereik | 21 tot 56 VDC (begin); 18 tot 56 VDC (werking) / nominale 24 VDC / 48 VDC |
| Inskakelstroom | 4 A-piek, 100 ms maksimum |
| Totale uitsetkapasiteit | 30 W maksimum totale uitsetkrag |
| +5 VDC-uitset | Tot 15 W maksimum vir agtervlakbus-logikakringe |
| +24 VDC-aflosuitset | Tot 15 W maksimum vir afloskringe |
| +24 VDC-geïsoleerde uitset | Tot 20 W maksimum vir luskrag en eksterne toestelle |
| Handhawingstyd | 14 ms minimum deurrytyd |
| Diagnostiese LED's | PWR, OK, RUN, BATT |
Argitektuur van die agtervlakbus en netwerkdeterminisme
Die IC693PWR322 word direk in die kraggleuf heel links van Series 90-30-basisplate geïnstalleer en koppel direk aan die interne kommunikasiepad van die agtervlakbus. Interne reguleringskringe versprei deterministiese +5 VDC-logikavlakke saam met +24 VDC-hulpkrag om deurlopende SVE-skandering sonder spanningsuitval te handhaaf. Deur ingeboude geraasonderdrukking te gebruik, handhaaf die hardeware fermware-flitsversoenbaarheid oor gekoppelde I/O-kaarte deur elektriese verbygaande verskynsels aan die veldkant te filtreer. Behoorlike stroomberekening oor die agtervlakbusrelings voorkom gelokaliseerde termiese oorlading, wat stabiele I/O-digtheidskaalbaarheid oor komplekse basisplaatargitekture met verskeie gleuwe moontlik maak.
Gereelde vrae
V: Wat gebeur as die totale kragvraag op die +5 VDC- en +24 VDC-relings 30 Watt oorskry?
A: Die interne oorstroombeveiligingskringe skakel om die uitsetkrag af te skakel, wat veroorsaak dat die agtervlakbuslogika uitval en die PLC-stelsel in 'n veilige stoptoestand dwing.
V: Kan 'n eksterne 24 VDC-kragtoevoer die geïsoleerde +24 VDC-uitset van die IC693PWR322 aanvul?
A: Ja. Eksterne 24 VDC-toevoerbronne kan veldtoestelle direk van krag voorsien, mits die veldgemeenskaplike geleiers geïsoleer bly van die terugvoerlyne van die agtervlakbus-logikakrag om aardlusse te voorkom.
V: Hoe hanteer die kragtoevoer kortstondige dalings in insetspanning op die GS-brontoevoer?
A: Interne bergingskapasitors verskaf 'n minimum handhawingstyd van 14 ms, sodat die toevoer volle uitsetregulering tydens geringe onderbrekings in die toevoerlyn kan handhaaf.
Riglyne vir veldinstallasie
- Ontkoppel primêre kragbronne voordat die kragtoevoermodule uit die basisplaatgleuf gemonteer of verwyder word.
- Steek die module se geleidingskik in die gleuf heel links van die Series 90-30-rak en draai dit met ferm afwaartse druk totdat die modulegrendel die basisplaatraam stewig vasgryp.
- Verbind die insetkragkabels aan die skroefterminaalblok op die module se voorpaneel en handhaaf streng die korrekte polariteit vir GS-insetgeleiers.
- Draai alle terminaalskroefverbindings volgens standaard paneelspesifikasies vas en lei veldbedrading weg van laespanning-kommunikasiekabels om induktiewe geraaskoppeling te beperk.
