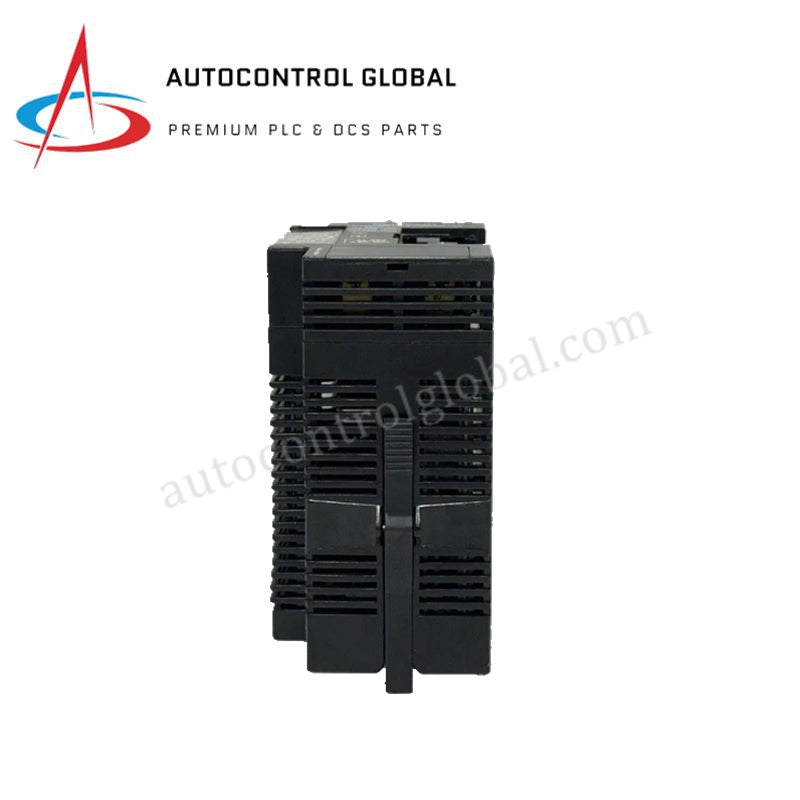

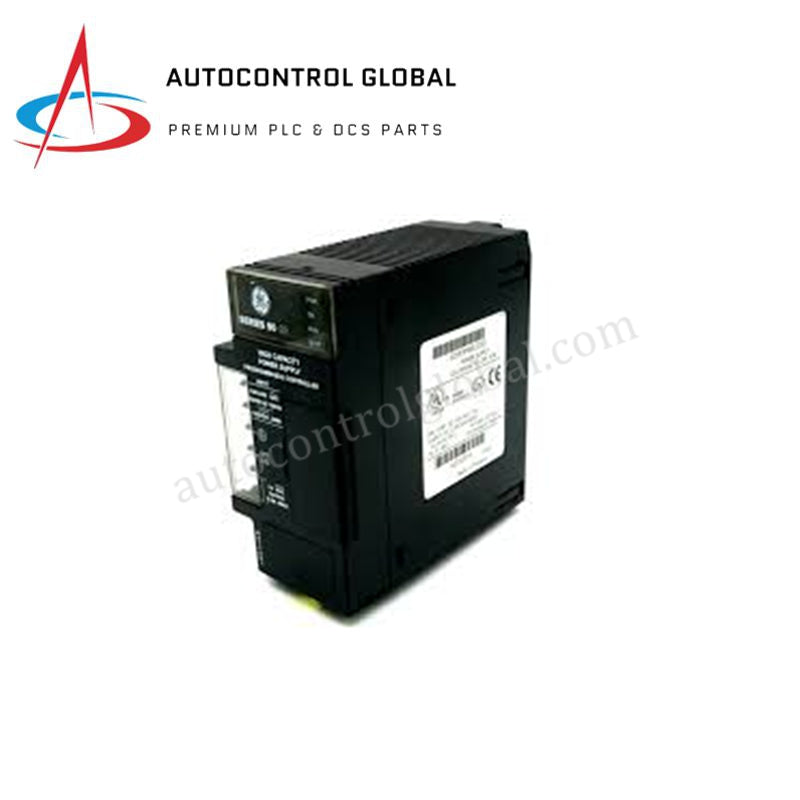

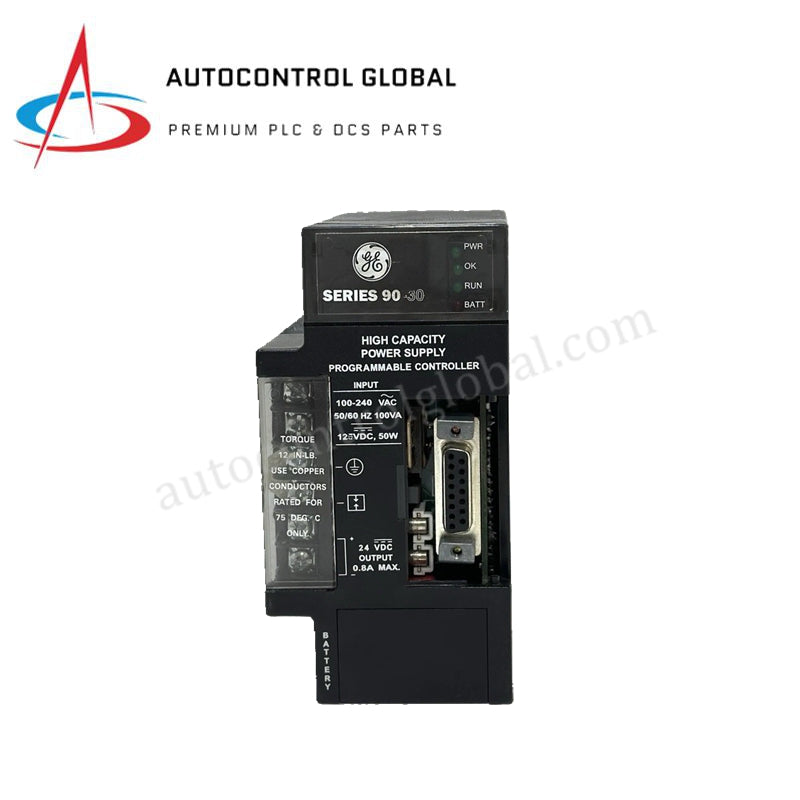

IC693PWR330J GE Fanuc Kragvoorsieningsmodule | Nuwe & Oorspronklike Voorraad
Manufacturer: GE Fanuc
-
Part Number: IC693PWR330J
Condition：New with Original Package
Product Type: PLC Kragvoorsienings
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR330J Series 90-30 Hoë-Kapasiteit Kragvoorsiening
Geconfigureer vir rou elektriese uitvoering in Series 90-30 PLC-stelsels, bied die GE Fanuc IC693PWR330J (IC693PWR330 Hoë-Kapasiteit Kragvoorsieningsmodule) direkte fisiese/elektriese uitvoering. Die hardeware reguleer, filtreer en verlaag insetspannings om gereguleerde interne backplane-stroom en geïsoleerde veldkantpotensiale direk aan geïnstalleerde CPU's, I/O-modules en randtoestelle te voorsien.
Hardwarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693PWR330J (Basismodel: IC693PWR330) |
| Handelsmerk | GE Fanuc |
| Oorsprong | Japan |
| Gewig | 0.57 kg (1.25 lbs) |
| Afmetings | 3.8 cm x 13.0 cm x 13.0 cm (1.5 in x 5.1 in x 5.1 in) |
| Bedryfstemperatuur | 0 tot 55 °C |
| Kragverbruik | Ingangskrag: 90 VA (met VAC-invoer), 50 W (met VDC-invoer) |
| Nominale Beoordeelde Spanning | 120/240 VAC of 125 VDC |
| Ingangsspanningsreeks, Wisselstroom | 85 tot 264 VAC |
| Ingangsspanningsreeks, Gelykstroom | 100 tot 300 VDC |
| Inloopstroom | 4 A piek, 250 millisekondes maksimum |
| Uitsetkragkapasiteit | 30 Watt totaal maksimum |
| Uitsetspanning 5 VDC | 5.0 tot 5.2 VDC (5.1 VDC nominaal); 7 A maksimum (30 Watt maksimum) |
| Uitsetspanning Relais 24 VDC | 24 tot 28 VDC; 15 Watt maksimum |
| Uitsetspanning Geïsoleerde 24 VDC | 21.5 tot 28 VDC (25 tot 28 VDC gedetailleerd); 20 Watt maksimum |
| Hou-Tyd | 20 millisekondes minimum |
| Beskermergrense | Oorspanning: 6.4 tot 7.0 V vir +5 VDC-uitset; Oorstroom/Kortsluitingsbeskerming |
| Protokolondersteuning | RS485 kommunikasieskakel via standaardpoort |
| Verbindings-Terminale | 6 skroefterminale |
| Isolasie | 1500 VAC vir 1 minuut veld na backplane; 250 VAC deurlopend |
I/O Digtheid-skaal en Backplane Bus Beheerkrag
Die IC693PWR330J handhaaf vaste multi-rail spanningsregulering om 'n bestendige backplane bus beheerkrag oor gevulde modulegleuwe te behou. Deur tot 7 A op die +5 VDC-rail uit te voer, voldoen die eenheid aan die beperkende stroomladinge wat deur gevorderde hoëdigtheid digitale en multi-kanaal analoogmodules vereis word. Hierdie uitset voorkom spanningsval oor die parallelle backplane-konnektore tydens gelyktydige I/O-oorgange. Spanningsreguleringslusse op die interne moederbord monitor voortdurend vir plaaslike kortsluitings en skakel aktiewe logikahekke in 'n sluittoestand as drempels oorskry word, wat kaskade-komponentfoute in downstream hardwareskyfies voorkom.
Gereelde Vrae
V: Ondersteun hierdie module fisiese warm-inprop of lewende invoegpraktyke binne die rak?
A: Nee. Terwyl spesifieke I/O-kaarte warm-inprop onder beperkende toestande kan hanteer, ondersteun die kragvoorsieningsmodule nie warm-inprop nie. Ontlaai die inkomende AC- of DC-kraglyn heeltemal voordat u die kragvoorsieningskaart installeer, verwyder of diens om dodelike spanningsgevare en terminaalboog te voorkom.
V: Hoe verskil die geïsoleerde +24 VDC en die +24 VDC relaisuitsette in elektriese uitvoering?
A: Die +24 VDC relaisuitset is spesifiek toegeken om interne stroombane op Series 90-30 relaisuitsetmodules aan te dryf. Die geïsoleerde +24 VDC-uitset verskaf 'n aparte, elektries onafhanklike stroombron om eksterne ingangsirkels, geïsoleerde luskonfigurasies, of spesifieke veldtransduseerders van krag te voorsien, tot 'n absolute hardewarelimiet van 20 Watt.
Veldinstallasieriglyne
- Ingangsspanning Springerverstellings: Verifieer dat die ingangsterminaalband of springerkonfigurasie ooreenstem met die veldkraglynspanning voordat energisering toegepas word. Verkeerde spanningskaal oor die ingangsterminale sal die interne metaaloksied-varistors (MOV's) permanent beskadig.
- Terminalaarde Skeiding: Verbind terminaal 1 (Kas Aarde) stewig direk aan die hoofomhulsel se aardingsbus met 'n nie-geïsoleerde of groen AWG 12 draad. Verseker 'n lae-weerstandspad om aktiewe oorspanning- en piekonderdrukkingdrempels te handhaaf.
- Draaddraaimoment en Netheid: Verwyder die isolasie van velddrade tot 0.3 duim blootgestelde koperlengtes en draai die 6 terminaalskroewe vas volgens die vervaardiger se standaard om los verbindings onder voortdurende masjienvibrasie te voorkom.
- Termiese Afvoer Spasie: Installeer die kragvoorsieningsmodule uitsluitlik in die heel linkerkantste gleuf wat bestem is vir kragaflewering op die Series 90-30 basisplaat. Moet nie die boonste of onderste kas ventilasiegleuwe blokkeer nie om natuurlike konvektiewe lugvloei binne die 0 tot 55 °C grense te handhaaf.
