IC693TCM302 GE Fanuc Reeks 90-30 TCM Datasheet Tegniese Handleiding
Manufacturer: GE Fanuc
-
Part Number: IC693TCM302
Condition：New with Original Package
Product Type: Temperatuurbeheer Modules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

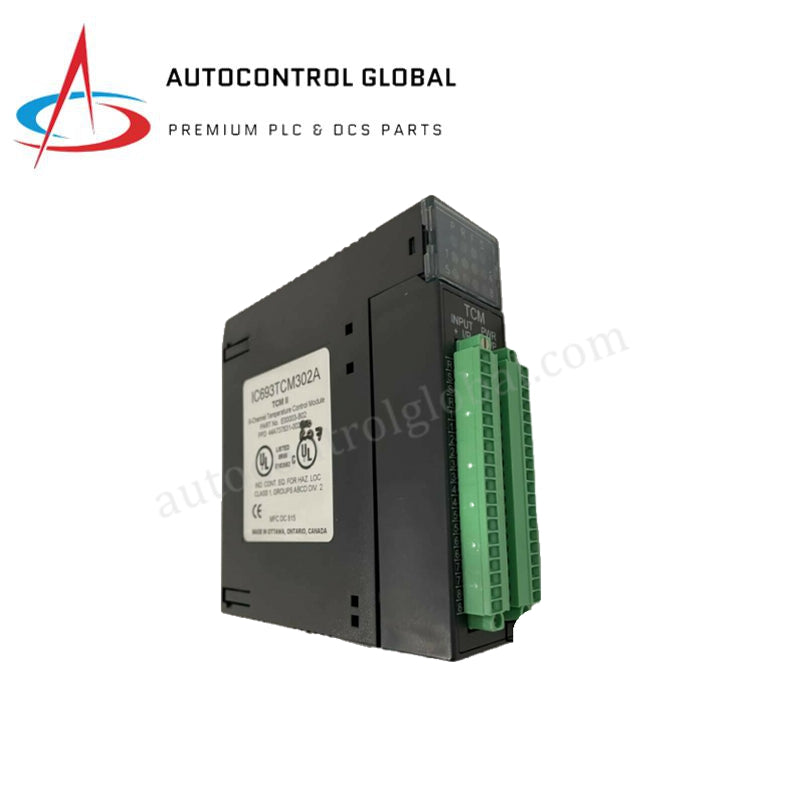

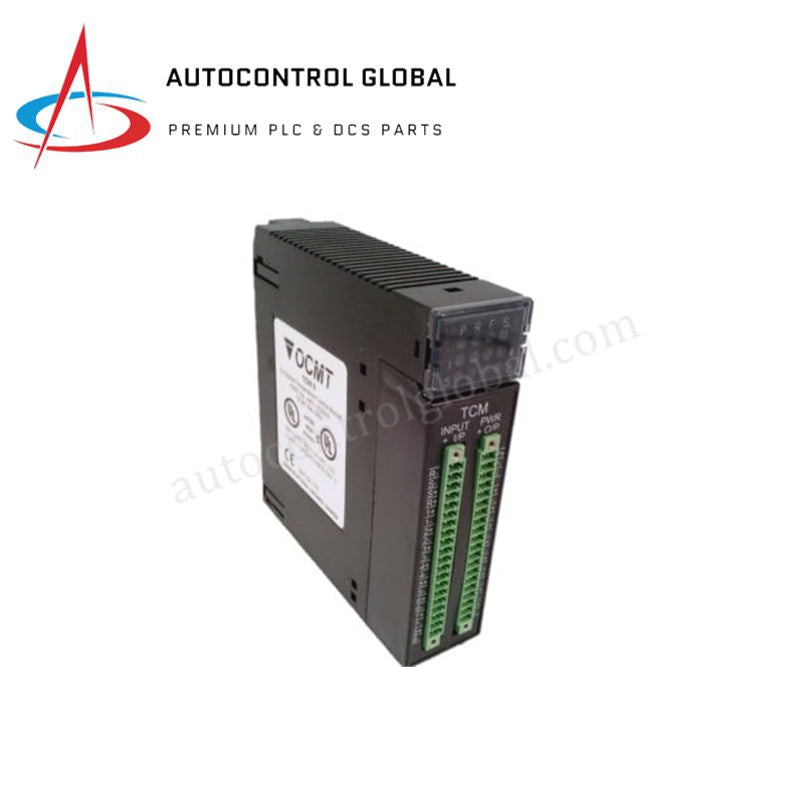

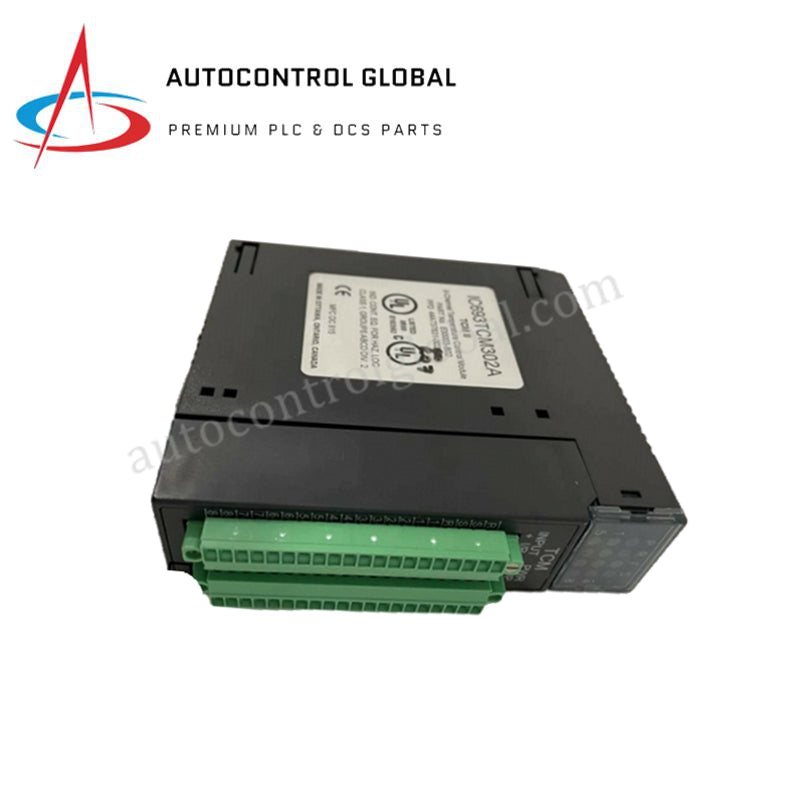

GE Fanuc IC693TCM302 Series 90-30 Temperatuurbeheermodule
Die GE Fanuc IC693TCM302, ook gekatalogiseer as die IC693TCM302 Temperatuurbeheermodule, funksioneer as 'n toegewyde hardeware-komponent vir geslote-lus temperatuurregulering binne Series 90-30 PLC-platforms. Die hardeware kombineer multi-kanaal analoog-voorpunt skandering met plaaslike mikroverwerker-gedrewe PID-uitvoering om hoëresolusie termokoppel-sensordata te verwerk. Deur proporsionele-integrale-afgeleide beheerlusse direk op die module-substraat te bereken, werk die bord toegewyde pulswydtemodulasie (PWM) soliede-staat uitsette by sonder om uitvoeringstydsvertraging op die meesterbeheerrak uit te brei.
Agtervoegsel-ontleding & Modelmatriks
- IC693TCM302: Basiskatalogusnommer wat die 8-kanaal ingang, 8-kanaal oop-kollektor uitset temperatuurbeheermodule-argitektuur spesifiseer.
- Agtervoegsel A / B: Opeenvolgende fabrieks-hardware hersienings. Variant-agtervoegsels dui minder iterasies aan in die interne gedrukte stroombaanbane en optimalisering van komponentuitlegte om elektromagnetiese afskermingsprofiele rondom die analoog-na-digitaal omskakelaar-matriks te verbeter.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC693TCM302 |
| Handelsmerk | GE Fanuc (Emerson Outomatisering) |
| Oorsprong | Verenigde State |
| Gewig | 0.11 kg (0.24 lbs) netto bord / 0.31 kg verpakte bruto massa |
| Afmetings | 132 mm x 36 mm x 100 mm |
| Bedryfstemperatuur | 0 tot +55 °C deurlopende uitvoering (berging gespesifiseer van -40 tot +85 °C) |
| Kragverbruik | 150 mA tot 250 mA @ 5 VDC getrek vanaf die interne agterpaneelbusbane |
| Moduletipe | Temperatuurbeheermodule (TCM) met gelokaliseerde PID-lus-enjin |
| Ingangskanale | 8 termokoppel-inganglyne (Tipes J, K, T, E, R, S, B, N) |
| Uitsetkanale | 8 oop-kollektoruitsette gekonfigureer vir direkte PWM-lusopsporing |
| Eksterne kragtoevoer | 18 tot 36 VDC (hanteer tot 2.5 A tydelike inskakelstrome) |
| Uitsetspanningreeks | 18 tot 30 VDC |
| Lusstroomlading | 100 mA maksimum deurlopend per uitsetpunt |
| Meetresolusie | 14-bis analoog-na-digitaal omskakelaar-argitektuur |
| Ingangsimpedanselimiet | 30 Ohm maksimum deurlopende sensorpadweerstand |
| Af-stand lekkasie | 0.1 mA maksimum oor gespesifiseerde bedryfsgrense |
| Oorladingstroombaan-afskakeling | Aktiveer gewoonlik by 700 mA met 'n minimum 2 ms filtervenster |
| Interne Veiligheidsbeskerming | Galvaniese isolasie by 1500 VDC veld-na-logika; 2 A, 125 V interne subminiatuur sekering |
| Basisplaatkoppelvlak | Enkel-slot formaat, installeer op standaard Series 90-30 PLC agterpanele |
| Status Visuele Aanwysers | LED's vir Krag, Loop, Fout, Kortsluiting, en 8 diskrete uitsetstatus-aanwysers |
Virmware-vlamsaamwerkbaarheid en I/O-digtheid-skaalverandering
Die GE Fanuc IC693TCM302 vertrou op sy aan boord verwerkingskern om onafhanklike digitale filtervergelykings en koue aansluiting-kompensasie (CJC) via 'n ingeboude termistor-koppelvlak uit te voer. Die hardeware-assemblage koppel aan die meester-rak met interne geheue-toewysingsprofiele wat onder toestande werk wat deur agtervlakbus-kommunikasiespoedlisensies gereguleer word.
Om presiese parameters te bereik wanneer verspreide nodes in moderne toesighoudende netwerke soos Profinet / EtherNet/IP deterministiese netwerke gekoppel word, hanteer die module multi-kanaalverwerking plaaslik. Hierdie konfigurasie ondersteun uitgebreide I/O-digtheid-skaalprofiele deur 8 sensorinsette en 8 aktuatoruitsette in 'n enkele agtervlak-sleuf toe te ken, wat die behoefte uitskakel om hoëfrekwensie rou mikrovoltseine oor afgeleë kommunikasiebrûe te stuur.
Gereelde vrae
V: Ondersteun die IC693TCM302 lewende invoeging of warmwissel-funksionaliteit terwyl die basisplaat geaktiveer is?
A: Nee. Die interne logika-strukture en elektriese pen-toewysings op die Series 90-30 agtervlak is nie warmwisselbaar nie. Om die module te trek of in te steek terwyl krag aan is, kan spanningspieke oor die 5 VDC-logika-rail veroorsaak, wat onmiddellike komponente skade of stelselfouttoestande op die CPU kan veroorsaak.
V: Hoe reageer die interne veiligheidsraamwerk op 'n veldkant-termokoppelaar oopdraadfout?
A: Die insetmoniteringskring neem voortdurend terminaalkontinuïteit waar. As 'n termokoppelaarleiding breek of loskom, merk die interne logika 'n oopkringtoestand aan, laat die plaaslike paneel-fout-LED skyn, en dwing die toegewyde PID-lus om sy vooraf gekonfigureerde veiligheidsfouttoestand uit te voer.
V: Wat is die verkoelings- en installasielokasiebeperkings vir hierdie temperatuurbeheermodule?
A: Die module moet op 'n standaard Series 90-30 CPU-basisplaat of 'n uitbreidingsrak geplaas word. Dit kan enige standaard I/O-sleufposisie beset, uitgesonderd die toegewyde CPU-sleuf, mits die omgewingstemperature binne die omhulsel 'n konstante profiel tussen 0 en 55 °C onder deurlopende belasting handhaaf.
Veldinstallasieriglyne
- Isoleer en sluit alle primêre AC-hulpbronvoedings en bykomende DC-luskragbronne heeltemal af voordat aan die PLC-rakkomponente gewerk word.
- Lei die module langs die chassisgleuwe, en kontroleer dat die agterste veelpunt-busverbindings parallel is met die agtervlakproppe voordat druk toegepas word.
- Bevestig die boonste en onderste meganiese slotmeganismes om 'n stewige elektriese aarde tussen die moduleraam en die chassisrail te verifieer.
- Sluit alle termokoppelaar-uitbreidingsdrade direk aan die terminaalblokke aan met afskermde gedraaide pare, en maak seker dat die afskerming uitsluitlik by die paneel-aardpunt eindig.
- Hou alle laespanning-termokoppelaar-invoerlings minstens 30 cm geskei van hoëspanning-AC-lyne, motordrade of dryfuitsetkabels om elektromagnetiese geraaskoppeling te voorkom.
