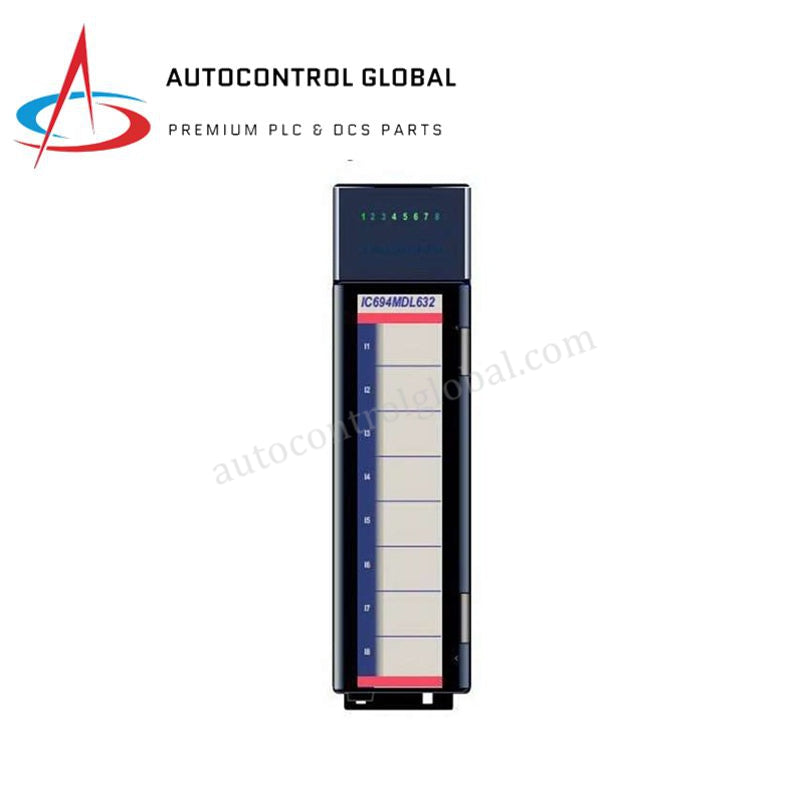

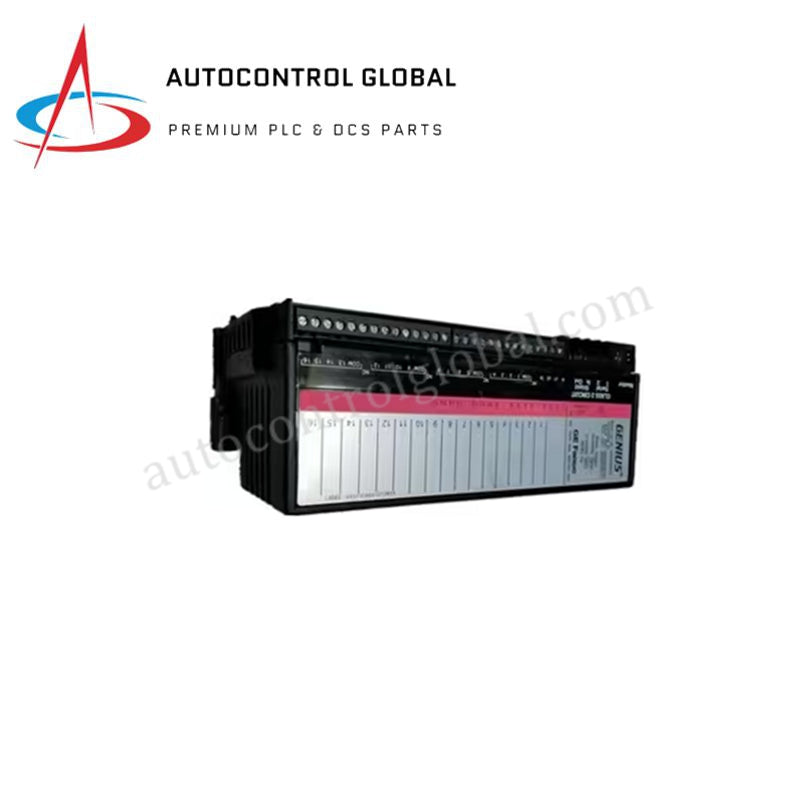

IC694MDL632 GE PACSystems RX3i 125 VDC-invoermodule
Manufacturer: GE Fanuc
-
Part Number: IC694MDL632
Condition：New with Original Package
Product Type: Digitale Insetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC694MDL632 PACSystems RX3i-invoermodule
Die GE Fanuc IC694MDL632 (IC694MDL632-invoermodule), wat vir die verkryging van diskrete veldseine in PACSystems RX3i-agtervlakargitekture gekonfigureer is, verskaf direkte fisiese/elektriese uitvoering. Hierdie enkelgleufmodule lees 125 VGS-positiewe of negatiewe logikaseine oor 8 invoerkanale wat in twee geïsoleerde groepe van vier gerangskik is. Met ’n bedryfspanningsbereik van 0 tot 150 VGS en ’n nominale invoerstroomverbruik van 4,5 mA per kanaal, skakel dit hoëspanning-GS-veldsensortoestande om na laespanninglogikatoestande wat oor die agtervlakbus oorgedra word, terwyl elektriese isolasie tussen veldbedrading en interne beheerderlogika gehandhaaf word.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC694MDL632 |
| Handelsmerk | GE Fanuc / Emerson |
| Oorsprong | VSA |
| Gewig | 0,34 kg (0,75 lb) |
| Afmetings | Standaard RX3i-enkelgleufvoetspoor |
| Bedryfstemperatuur | 0 tot 60 °C (32 tot 140 °F) |
| Kragverbruik | 40 mA vanaf 5 VGS-bus, 36 mA vanaf gebruikerstoevoer |
| Invoere per module | 8 punte (2 geïsoleerde groepe van 4 invoere) |
| Gegradeerde spanning | 125 VGS (positiewe/negatiewe logika) |
| Invoerspanningsbereik | 0 tot 150 VGS |
| Invoerstroom | 4,5 mA per punt, nominaal |
| Isolasiestroom | 1500 V WS optiese isolasie tussen veldlogika en agtervlak |
Agtervlakintegrasie en deterministiese beheer
Die IC694MDL632 bewerkstellig lae-latensieseinroetering oor die RX3i-agtervlakbus en prioritiseer die kommunikasiespoed van die agtervlakbus tydens intydse skanderingsiklusse. Sy invoerfilternetwerke verswak elektriese geraas en kontakbons, wat hoë seinintegriteit vir daaropvolgende verwerkerberekeninge verseker. Die module is ontwerp met optimale skaalbaarheid van I/O-digtheid en volledige firmware-flitsversoenbaarheid oor die RX3i-platform, en voer vinnige optiese-na-logika-omskakeling uit om toestandstabelle by te werk sonder om die agtervlak se kragrelings te oorlaai.
Gereelde vrae
V: Kan die IC694MDL632 positiewe en negatiewe logika-invoerbedradingskonfigurasies verwerk?
A: Ja, die invoerkanale is vir dubbele polariteit ontwerp, wat aansluiting op beide positiewe (sinkende) en negatiewe (bron) 125 VGS-veldstroombane moontlik maak.
V: Hoeveel stroom trek die IC694MDL632 vanaf die RX3i se interne 5 VGS-agtervlakbus?
A: Die module trek 40 mA vanaf die interne 5 VGS-agtervlaktoevoer, met ’n bykomende 36 mA wat vanaf die eksterne gebruiker-veldtoevoer benodig word.
V: Is die agt invoerpunte op die IC694MDL632 individueel van mekaar geïsoleer?
A: Die agt invoerkanale is in twee afsonderlike groepe van vier gerangskik, wat groep-tot-groep-isolasie eerder as punt-tot-punt-isolasie bied.
Riglyne vir veldinstallasie
- Ontkoppeling van krag: Skakel alle eksterne 125 VGS-veldtoevoerbronne en rakagtervlakkrag af voordat veldbedradingsterminale aangeheg of verwyder word.
- Kabelafskerming en aarding: Lei hoëspanning-125 VGS-invoergeleiers in toegewyde metaalleidings en hou hulle goed geskei van laespanningkommunikasielyne om induktiewe kruisspraak te verminder.
- Bevestiging van terminaalblok: Maak seker dat die verwyderbare terminaalblokmeganisme stewig aan die voorste koppelkop vasgryp, en draai die bevestigingsskroewe vas om kontakweerstand tydens werking met hoë vibrasie te voorkom.
