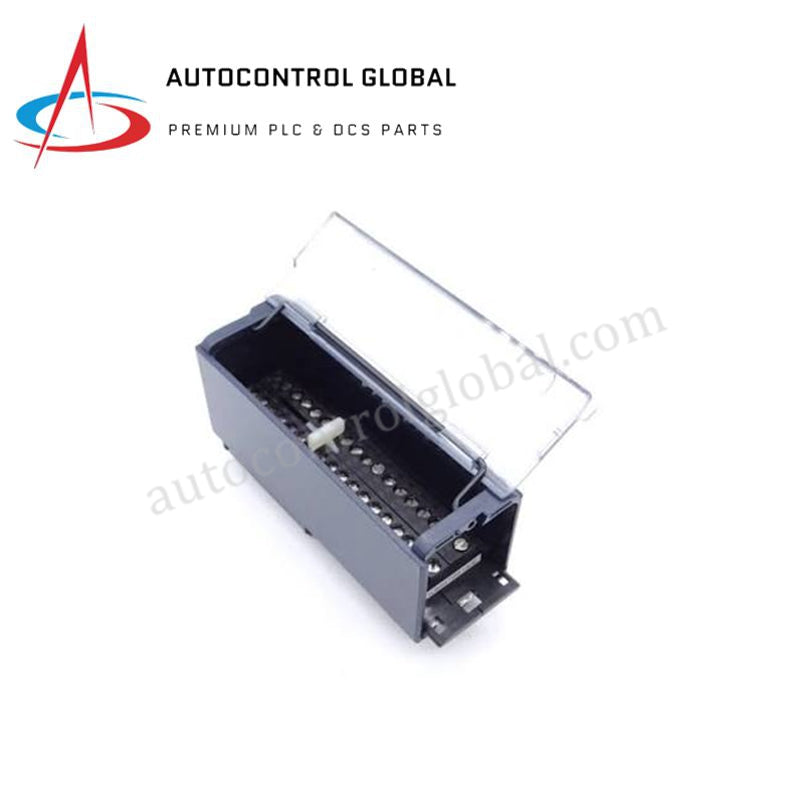

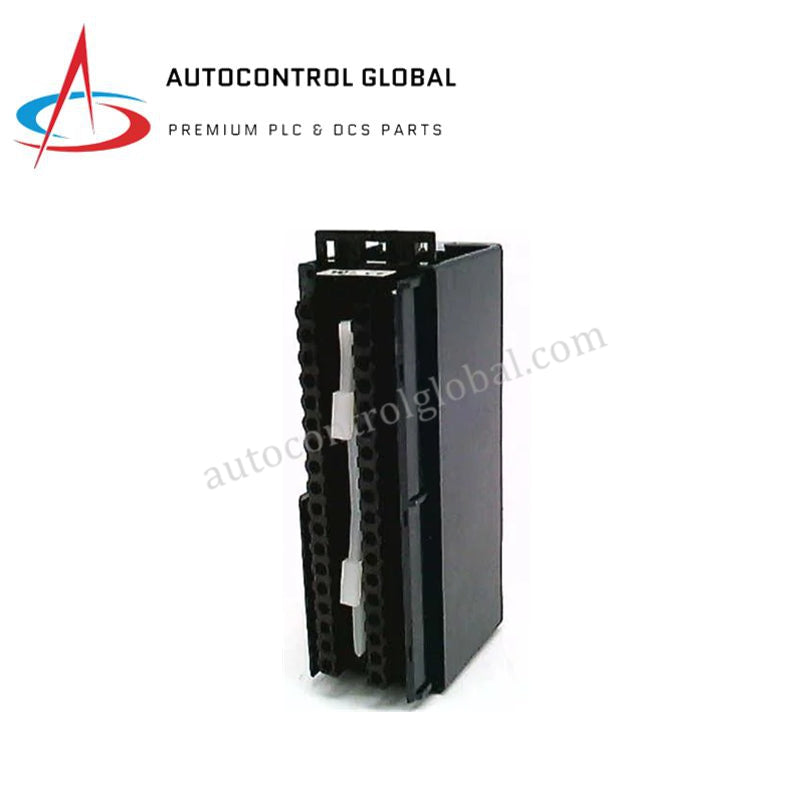

IC694TBS032 GE PACSystems RX3i 36-pen-veerklemklemblok
Manufacturer: GE Fanuc
-
Part Number: IC694TBS032
Condition：New with Original Package
Product Type: Klemblokke
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC694TBS032 PACSystems RX3i-terminaalklem
Die GE Fanuc IC694TBS032, ook gekatalogiseer as die IC694TBS032-veerstyl-terminaalklem, funksioneer as ’n toegewyde hardewarekomponent vir die beëindiging van hoëdigtheid-veldbedrading-koppelvlakke binne PACSystems RX3i- en Series 90-30-platforms. Hierdie 36-pen-bykomstigheid aanvaar draadgroottes van 28 AWG tot 14 AWG en lei diskrete I/O-seine direk na hoëdigtheidmodule-voorverbindings.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC694TBS032 |
| Handelsmerk | GE Fanuc |
| Oorsprong | VSA |
| Gewig | 0.50 lb (0.23 kg) |
| Afmetings | Hoëdigtheid-36-pen-I/O-vormfaktor |
| Bedryfstemperatuur | 0 tot 40 °C |
| Bergingstemperatuur | 0 tot 40 °C |
| Bedryfs humiditeit | 80% nie-kondenseerend |
| Kragverbruik | Passiewe fisiese vergrendeling (0 W) |
| Verbindingstipe | Veerklem sonder gereedskap |
| Aantal penne | 36 penne |
| Draadgroottebereik | 28 AWG tot 14 AWG |
| Gestroopte draadlengte | 0.31 duim (8 mm) |
| Moduleversoenbaarheid | PACSystems RX3i- en Series 90-30-I/O-modules met 32 punte |
| Isolasiespanning | Stem ooreen met gasheermodule-isolasie (1500 VAC veld-na-logika) |
| Meganiese retensie | Rooi terminaalklem-vergrendelingsoortjie |
Handelsmerkspesifieke hardeware-argitektuur
Die kommunikasiespoed van die agtervlakbus en die logika-skanderingsroetines vereis deurlopende fisiese kontakstabiliteit in beheerkaste met hoë vibrasie. Die veerklem-verbindingstelsel verskaf konstante meganiese spanning teen ingevoerde geleiers, wat wegdrywing weens termiese uitsetting en elektriese kontakgeraas aan die veldkant onderdruk. Direkte meganiese koppeling met die koppelvlakpenne van die gasheermodule verseker sein-kontinuïteit met lae impedansie sonder om latensie by hoëdigtheid-digitale agtervlak-steekproefsiklusse te voeg.
Gereelde vrae
V: Kan veldtegnici die IC694TBS032-terminaalklem insit of verwyder terwyl die PLC-rak aangeskakel is?
A: Veldinstandhoudingspanne moet alle eksterne 24 VDC-veldkragbronne isoleer en die toestand van die agtervlakkrag verifieer voordat die terminaalsamestelling gekoppel of ontkoppel word, om kortstondige seinverbinding oor aangrensende penne te voorkom.
V: Watter gereedskap word benodig om veldgeleiers in die veerklemterminale te beëindig?
A: Die veerklemmeganisme aanvaar direkte draadinvoeging vir soliede geleiers of drade met kabelskoene; standaard veelvuldige geleiers vereis dat die vrystellingsoortjie met ’n standaard 2.5 mm platlem-skroewedraaier ingedruk word sodat die draad veilig geplaas kan word.
Riglyne vir veldinstallasie
Om die IC694TBS032 te monteer, moet die onderste skarnierhake met die gasheermodule-raam in lyn gebring word. Draai die samestelling dan opwaarts totdat die rooi vergrendelingsmeganisme stewig in die boonste hougleuf klik. Verifieer dat die rooi sluitaanwyser volledig inskakel om toevallige ontkoppeling tydens werking te voorkom.
Stroop alle veldgeleiers presies 0.31 duim (8 mm) voordat dit ingevoer word, om blootgestelde lewendige koper of onvolledige veerkaakkontak te voorkom. Lei veldbondels vertikaal langs die bedradingkanaal en handhaaf ’n minimum vryhoogte van 6 duim vanaf hoogspanning-AC-kabels. Pas enkelpunt-afskermingsbeëindiging by die paneelinvoer-aardingsbus toe om te voorkom dat aardlusgeraas in laespanning-veldinsette induseer.
