IC695ETM001-EP GE Fanuc Ethernet-module | Nuwe & Oorspronklike Voorraad
Manufacturer: GE Fanuc
-
Part Number: IC695ETM001-EP
Condition：New with Original Package
Product Type: Digitale I/O-kaarte
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

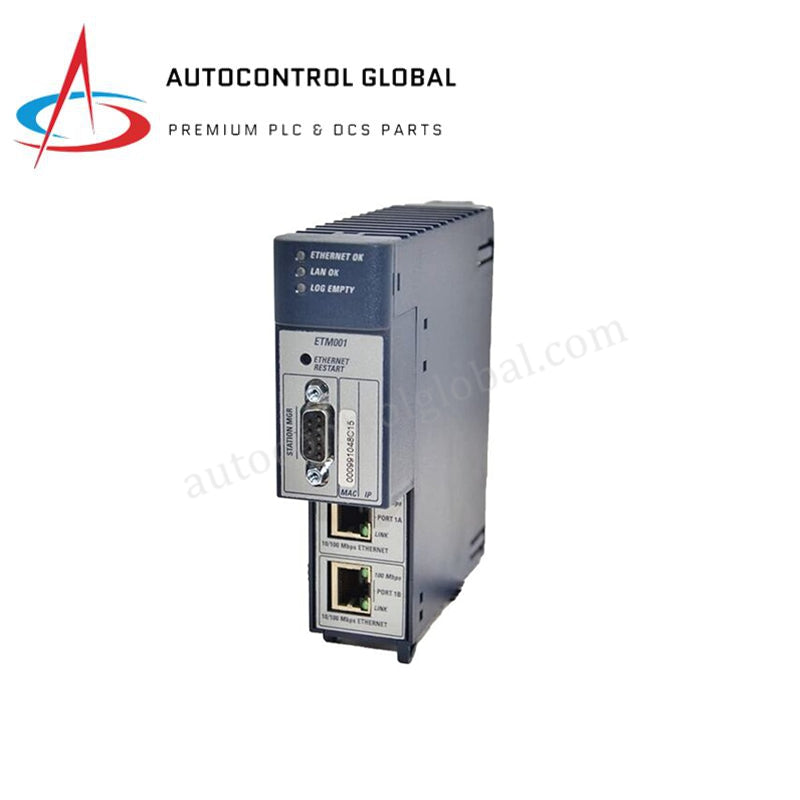

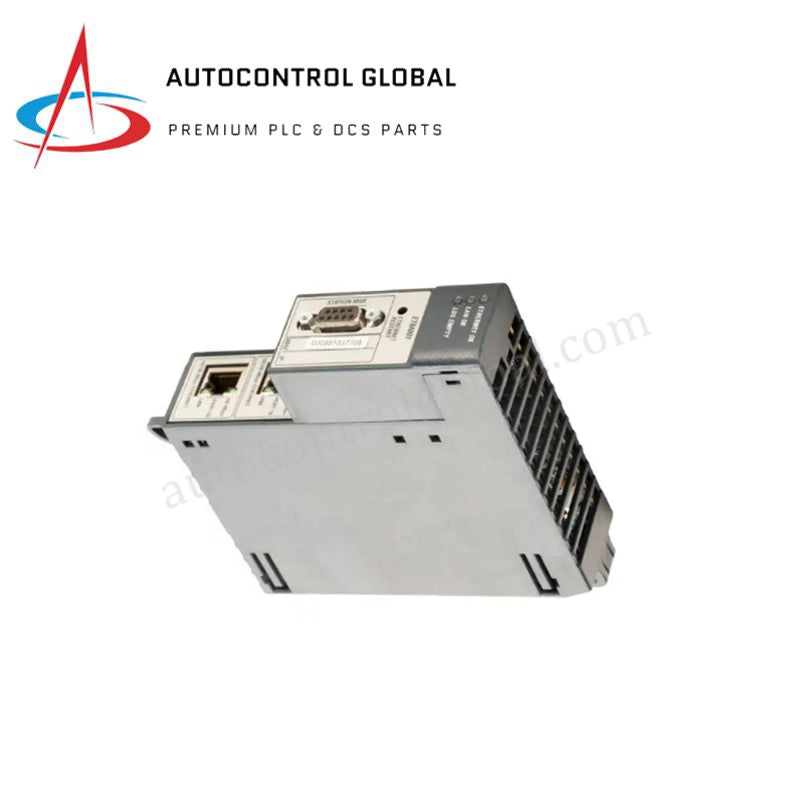

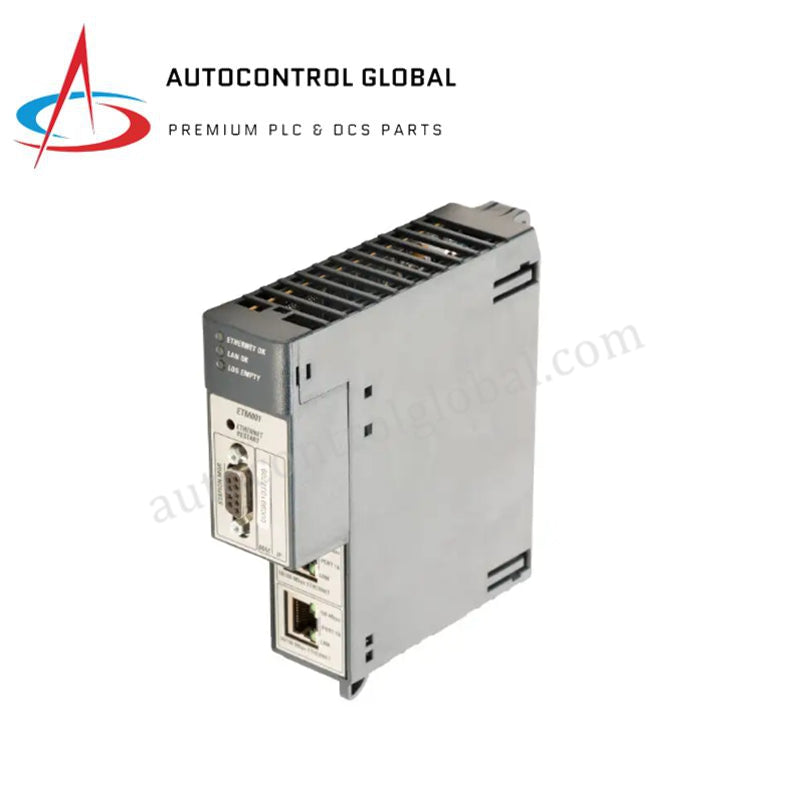

GE Fanuc IC695ETM001 RX3i Ethernet-koppelvlakmodule
Die GE Fanuc IC695ETM001-EP, ook gekatalogiseer as die IC695ETM001 Ethernet-koppelvlakmodule, funksioneer as ’n toegewyde hardewarekomponent vir netwerkkommunikasie en datarouting binne PACSystems RX3i-platforms.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC695ETM001-EP |
| Handelsmerk | GE Fanuc / Emerson |
| Oorsprong | Verenigde State |
| Gewig | 0.45 kg (1.00 lbs) |
| Afmetings | 3.8 cm x 13.5 cm x 14.0 cm (1.5 in x 5.3 in x 5.5 in) |
| Bedryfstemperatuur | 0 tot 60 °C |
| Kragverbruik | 0.9 A @ 3.3 VDC |
| Ethernet-koppelvlak | 2 onafhanklike outosensende 10/100 Mbps-poorte (8-pin vroulike afskermde RJ45) |
| Seriële koppelvlak | 1 RS-232-poort (9-pin vroulike D-konnektor) |
| Seriële datasnelhede | 1200 bps tot 115200 bps |
| Duplexmodusse | Half- en volle duplex |
| Netwerkprotokolle | TCP/IP, SRTP, Modbus TCP/IP |
| Verbindingskaal | Tot 32 SRTP-bediener- en 16 Modbus TCP/IP-bedienerverbindings |
| Interne verwerker | 200 MHz Ethernet-verwerker |
| Geheue tipe | Nie-vlugtige geheue (ondersteun kettingknope) |
| Beskermingsklas | IP20 |
| Bergingstemperatuur | -40 tot 85 °C |
Netwerkkommunikasie & firmware-flitsversoenbaarheid
Die IC695ETM001-EP vertrou op ’n toegewyde 200 MHz interne kommunikasieverwerker om hoë-deurset netwerk take onafhanklik van die primêre beheerkern CPU te bestuur. Om ’n stabiele terugplaatbuskommunikasiespoed te handhaaf en pakketinbedding tydens gelyktydige verkeersrouting te voorkom, vereis stelselkonfigurasies presiese firmware-flitsversoenbaarheid tussen hierdie koppelvlak en die gasheer RX3i-sentrale verwerkings-eenheid.
Wanneer data-kaartlegging uitgevoer word oor Profinet of EtherNet/IP deterministiese netwerke, voorkom die handhawing van identiese groot- en kleinfirmware-hersienings latensie-afwykings oor die terugplaatbus. Korrek gesinchroniseerde firmware verseker dat die geïntegreerde nie-vlugtige geheue maksimum verbindingslimiete kan handhaaf—tot 32 SRTP en 16 Modbus TCP/IP sessies—sonder om verwerkingsiklus-tyd oorskryding te veroorsaak.
Gereelde vrae
V: Ondersteun die IC695ETM001-EP Warm Module Invoeging en Verwydering (RIUP)?
A: Ja. Die hardeware-ontwerp van hierdie Ethernet-module maak dit moontlik om dit in die universele RX3i-terugplaat in te steek of te verwyder terwyl krag op die rak toegepas word, sonder om die uitvoering van aangrensende modules te ontwrig of interne elektroniese komponente te beskadig.
V: Wat is die doel van die ingeboude seriële RS-232-poort op ’n Ethernet-koppelvlakkaart?
A: Die 9-pin vroulike D-konnektor dien as ’n toegewyde plaaslike koppelvlak vir diagnostiese opsporing en aanvanklike modulekonfigurasie via Proficy Machine Edition (PME). Hierdie poort werk onafhanklik van die Ethernet-netwerke en bied ’n geïsoleerde fisiese pad vir ingenieurs tydens inbedryfstelling en foutopsporing.
V: Hoe reageer die outosensende netwerkpoorte op verskillende hardeware-topologieë?
A: Die dubbele 10/100 Mbps-poorte onderhandel outomaties beide skakelspoed en duplex-modus (half of vol) afhangende van die gekoppel netwerknood. Die uitleg ondersteun beide lineêre kettingstrukture en gesegmenteerde stertopologieë sonder die toevoeging van tussengangers selfstandige skakelaars.
Veldinstallasieriglyne
- Terugplaatinvoeging: Lynt die moduleraam uit met die gekose universele RX3i-slotgidse. Druk die module agtertoe glad totdat dit die agterkonnektore tref, en sluit dan die meganiese sluithaakies om die toestel aan die rakchassisgrond te beveilig.
- Afskermingsgrondbasis: Verbind alle netwerklyne met afskermde gedraaide-paar (STP) kabels. Termineer die metaalkabel-afskerming stewig aan die 8-pin vroulike afskermde RJ45-poortomhulsel om oorgangs-elektromagnetiese geraas na grond te lei.
- Leidingseparasie: Lei kommunikasienetwerk-afsette deur afsonderlike bedradingkanale wat geïsoleer is van driefase-AC-verspreidingslyne, hoë-stroomskakelkringe en veranderlike frekwensie-aandrywinguitsette om induksie-onderbreking te voorkom.
- Omgewingslugvryruimte: Laat ’n minimum vryruimte van 50 mm bo en onder die module-rakmontering om onbelemmerde termiese konveksie deur die IP20-geventileerde behuising te verseker.
