IC695NIU001-BE GE Fanuc PACSystems ENIU Datasheet Tegniese Handleiding
Manufacturer: GE Fanuc
-
Part Number: IC695NIU001-BE
Condition：New with Original Package
Product Type: Ethernet Netwerk-koppelvlakeenhede
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

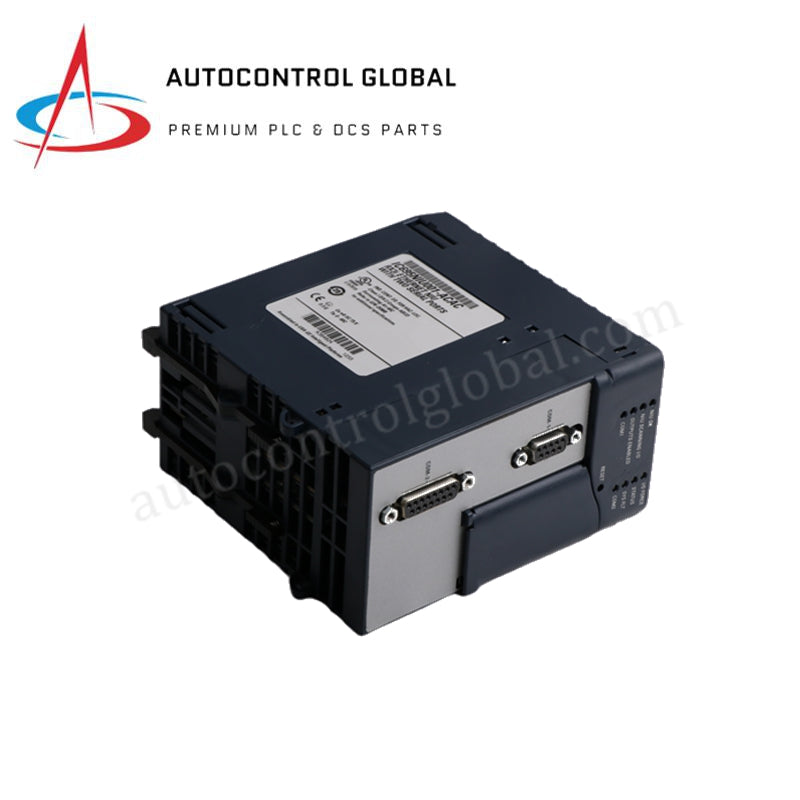

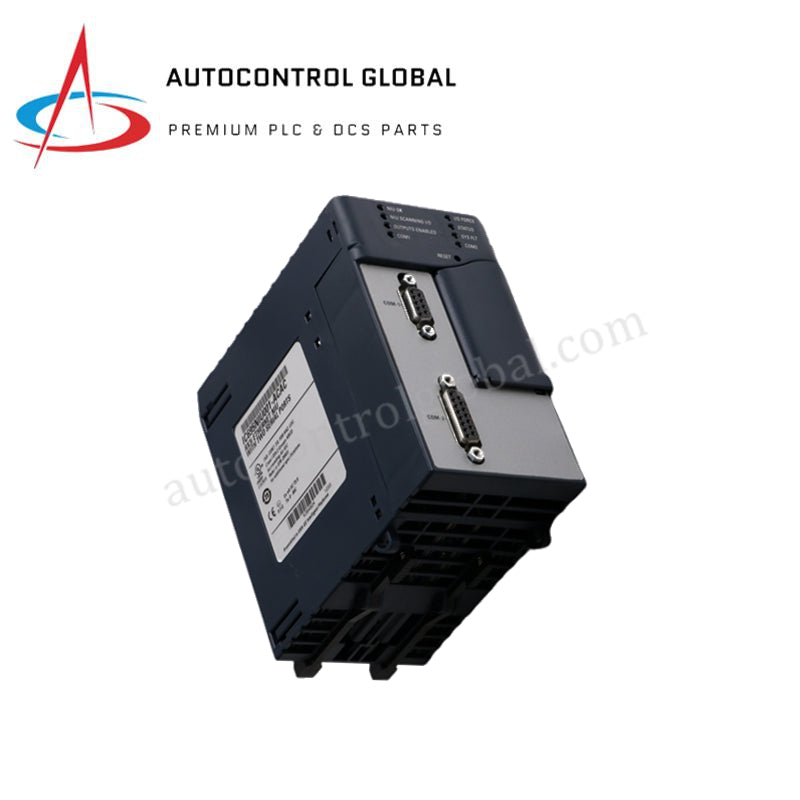

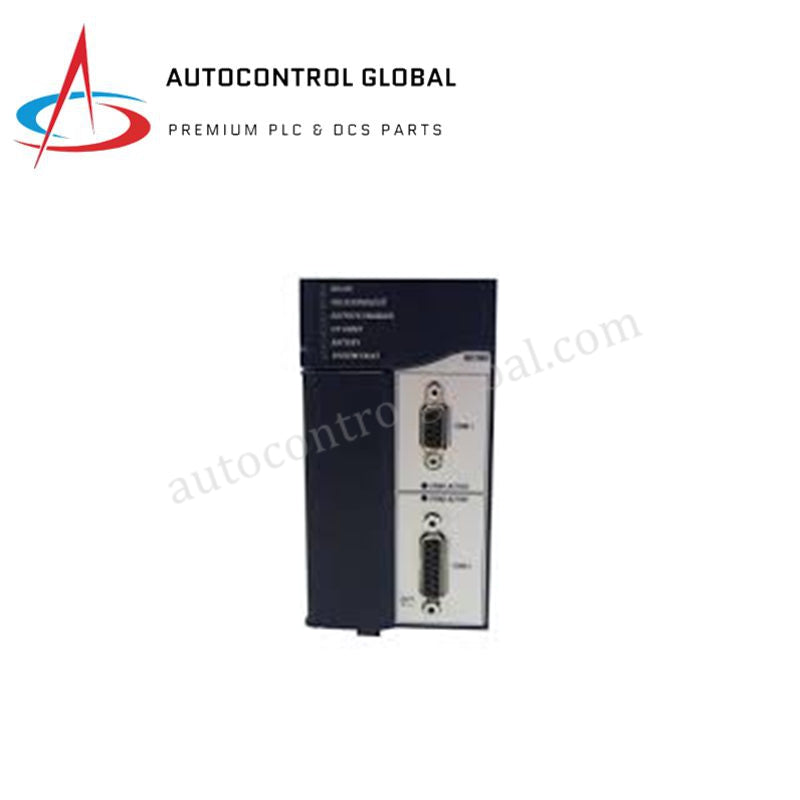

GE Fanuc IC695NIU001-BE PACSystems RX3i Ethernet Netwerk Koppelvlak Eenheid
Geconfigureer vir afstand I/O orkestrasie in PACSystems RX3i konfigurasies, bied die GE Fanuc IC695NIU001-BE (IC695NIU001 Ethernet Netwerk Koppelvlak Eenheid) direkte fisiese/elektriese uitvoering. Die hardeware vestig 'n deterministiese datakoppelvlaklaag wat gedesentraliseerde Series 90-30 en RX3i I/O module matrikse direk verbind aan 'n gesentraliseerde meesterbeheerder oor 'n Ethernet-ruggraat. Deur backplane-raamvertalings en seriële protokolkaarte plaaslik te bestuur, handhaaf die enkelgleufmodule gesinkroniseerde I/O tabelopdaterings oor verspreide prosesrakke.
Agtervoegsel Ontleding & Model Matriks
- IC695NIU001: Basiskatalogusnommer wat die PACSystems RX3i Ethernet Netwerk Koppelvlak Eenheid (ENIU) kernhardewareplatform aandui.
- Agtervoegsel -BE: Spesifiseer die presiese produksie-uitleg en hardeware-firmware hersieningspakket. Hierdie agtervoegselkonfigurasie dui op opgedateerde interne komponentopsporingmatriks wat elektries voldoen aan die PCI 2.2 standaard en optimaliseer hardewarehantering vir redundante beheerdersargitekture.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IC695NIU001-BE |
| Handelsmerk | GE Fanuc (Emerson Outomatisering) |
| Oorsprong | Verenigde State |
| Gewig | 0.45 kg (1.00 lbs) netto bordmassa |
| Afmetings | 177 mm x 115 mm x 59 mm |
| Bedryfstemperatuur | 0 tot 60 °C |
| Kragverbruik | 0.52 A nominaal (1.25 A maks) @ +3.3 VDC; 0.95 A nominaal (1.0 A maks) @ +5 VDC |
| Moduletipe | Ethernet Netwerk Koppelvlak Eenheid (ENIU) |
| Backplane Ondersteuning | Dubbelbus ondersteuning: RX3i PCI en Series 90-30 styl seriële argitektuur |
| PCI Kompatibiliteit | Elektries voldoenend aan PCI 2.2 standaardspesifikasies |
| Geïntegreerde Flitsgeheue | 10 MB ingeboude nie-vlugtige berging |
| Plaaslike Toepassingslogika | 20 KB kapasiteit vir opsionele gelokaliseerde gebruikerslogika-uitvoering |
| Drywende Komma | Ondersteun |
| Seriële Koppelvlakporte | 1 x RS-232 (9-pin poort); 1 x RS-485 (15-pin poort) |
| Inheemse Seriële Protokolle | SNP, Modbus RTU Slawer, Seriële I/O (Modbus RTU Meester via toepassings C-blok) |
| Stelsel Backplane Gleuf | Enkelgleuf toewysing op RX3i Universele Backplane (IC695CHS0xx) |
| Eksterne Module Koppeling | Vereis minimum een RX3i Ethernet Module (IC695ETM001) vir netwerkverbinding |
| Battery Rugsteun Opsies | IC695ACC302 Litium Slim Battery, IC693ACC302, of IC698ACC701 |
| Galvaniese Isolasie | 1500 VAC deurlopend |
| Redundante Konfigurasies | Ondersteun |
| Visuele Diagnostiese LED's | NIU OK, Skandeer I/O, Uitsette Geaktiveer, COM1, COM2, Stelsel Fout |
Profinet / EtherNet/IP Deterministiese Netwerke en I/O Digtheid Skaal
Die GE Fanuc IC695NIU001-BE funksioneer as 'n afstandsknooppuntbestuurder wat gelokaliseerde backplane-skansiklusse isoleer van standaard korporatiewe netwerkverkeersvariasies. Die dubbelbus-argitektuur voer opdragte uit wat gereguleer word onder backplane-buskommunikasiesnelheidslisensies, wat dit moontlik maak vir ouer Series 90-30 uitbreidingsrakke om langs moderne RX3i-hardeware te werk.
Wanneer verspreide toerusting in hoëspoed Profinet / EtherNet/IP deterministiese netwerke geïntegreer word, bestuur hierdie koppelvlakmodule die data-uitleg vir die teikenstasie. Die 10 MB ingeboude flitsgeheue maak gevorderde I/O-digtheid-skaalprofiele moontlik deur plaaslike analoog- en digitale registerwaardes in gestruktureerde kommunikasiepakkette te sorteer. Hierdie organisasie laat gesinkroniseerde data-oordrag na die hoofmeesterbeheerder toe terwyl firmware-flitsverenigbaarheidsreëls oor verskillende modulegenerasies gehandhaaf word.
Gereelde Vrae
V: Wat is die primêre elektriese en lasbeperkings van die agterplaat wanneer 'n afgeleë ENIU-afval beplan word?
A: Die IC695NIU001-BE vereis installasie in 'n universele RX3i agterplaat (IC695CHS0xx) wat aangedryf word deur 'n goedgekeurde RX3i kragtoevoer (IC695PSxxxx). Elektrisiteitsbeplanning moet voorsiening maak vir 'n dubbelspeenlading op die agterplaatbane, spesifiek 0.52 A by +3.3 VDC en 0.95 A by +5 VDC onder nominale verwerkingsomstandighede.
V: Hoe word geheuebehoud op die koppelvlakeenheid hanteer tydens volledige stasiekragonderbrekings?
A: Real-time klokparameters en vlugtige registerwysers word onderhou deur 'n eksterne batteryverbinding. Die hardeware ondersteun die IC695ACC302 Litium Slim Battery-pak, die ouer IC693ACC302 Series 90-30-pakke, of die IC698ACC701 knoppelselopstelling, wat fisiese inspeksie en vervangingskedules vereis afhangende van omgewingstemperatuure.
V: Is die IC695NIU001-BE gekwalifiseer vir installasie in warmwissel-aktiewe uitbreidingsrakkies?
A: Nee. Terwyl sekere afwaartse I/O-modules op die RX3i universele agterplaat warmwissel ondersteun, dien die netwerk-koppelvlak-eenheid self as die aktiewe agterplaatbusbestuurder vir daardie node. Om die NIU te verwyder of in te sit terwyl die rakkragtoevoer aangeskakel is, kan agterplaatlogika-data korrupteer, die PCI-ontvangers beskadig, of 'n onmiddellike stelselfout oor die gekoppelde netwerk veroorsaak.
Riglyne vir Veldinstallasie
- Ontkoppel alle primêre AC- en bykomende DC-kraglyne wat die RX3i basisplaat-omhulsel voorsien voordat die hardeware hanteer word.
- Lyn die agterkant van die IC695NIU001-BE module uit met die toegewyde gidsbane op die universele agterplaat en druk reguit terug totdat die dubbele PCI/seriële koppelvlakke stewig inskuif.
- Draai die gesigplaat-meganiese houskroewe vas in die chassisraam om behoorlike belyning en 'n stabiele lae-impedansie-aardverbinding te verseker.
- Verbind alle seriële kommunikasielyne met afskermde gedraaide-paar kabels, en verseker dat die afskermingsafvoer-draad direk by die aangewese aarde-punt van die omhulsel eindig.
- Hou alle netwerkkommunikasiekabels en seriële lusse minstens 30 cm weg van hoëspanning-motorskyfies, driesfase-kraglyne of veranderlike frekwensie-aandryfkabels om elektromagnetiese steuring te minimaliseer.
