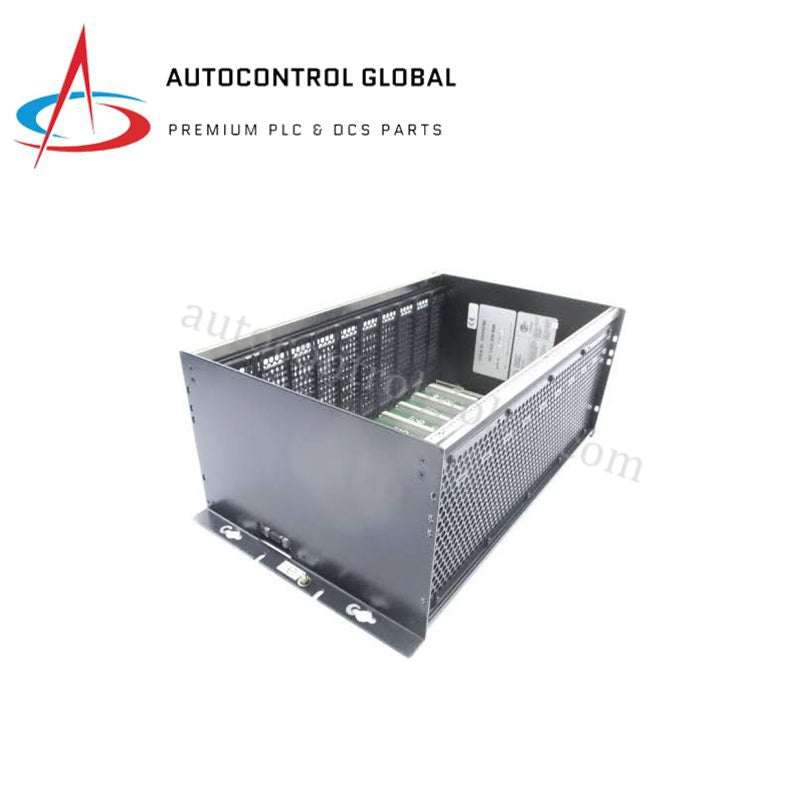

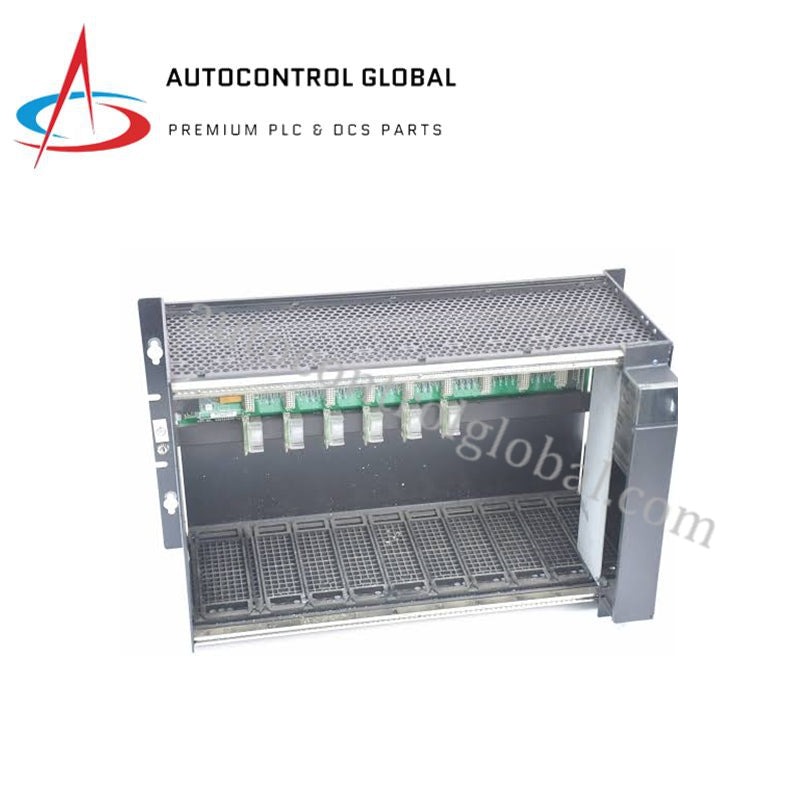

IC697CHS790G GE Fanuc Series 90-70 9-gleuf-PLC-rakonderstel

  • Manufacturer: GE Fanuc

  • Part Number: IC697CHS790G

  • Condition:New with Original Package

  • Product Type: PLC-onderstel

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC697CHS790G Series 90-70 9-gleufrak

Die GE Fanuc IC697CHS790G, ook gelys as die IC697CHS790 9-gleufrak, dien as ’n toegewyde hardewarekomponent vir die strukturele behuising van modules en die onderlinge verbinding van agtervlak-seine binne Series 90-70-PLC-platforms. Hierdie meganiese onderstel volgens VME-standaard C.1 bied fisiese monteringsgleuwe en verspreiding van agtervlakkrag vir kragtoevoer-eenhede, SVE’s en I/O-modules oor ’n geïntegreerde agtervlak.

Hardewarespesifikasies

Parameter Spesifikasie
Model IC697CHS790G
Handelsmerk GE Fanuc
Oorsprong VSA
Gewig 14.69 lb (6.66 kg)
Afmetings Diepte van omhulsel 10.0 duim (255 mm); 19.0 duim standaardrakpaneelwydte
Bedryfstemperatuur 0 tot 60 °C
Bergingstemperatuur -40 tot 85 °C
Kragverbruik 0.5 A stroom benodig vanaf I/O-bus
Aantal gleuwe 9 gleuwe (plus toegewyde plek vir kragtoevoer)
Agtervlakbusstandaard VME-standaard C.1
Maksimum 5 VGS-stroom 20 A maksimum (met 100 W-kragtoevoer)
Monteringsopstelling Montering voor aan ’n 19-duim-rak of montering aan die agterpaneel
Rak-ID-opstelling 4 verbindingskoppelaars agter die kragtoevoer
Relatiewe humiditeit 5% tot 95%, nie-kondenserend
Ondersteunde verlengkabel IC697CBL700

Handelsmerkspesifieke hardeware-argitektuur

Die kommunikasiespoed van die agtervlakbus oor die Series 90-70-onderstel voldoen aan die uitvoeringsreëls van VME-standaard C.1 om deterministiese logiese uitvoering met veelvuldige kaarte te handhaaf. Die geïntegreerde agtervlakspoor-matriks lewer hoëspoed-parallelle seinroetering tussen die SVE-gleuf en perifere I/O-kaarte, terwyl dit ’n maksimum stroomkapasiteit van 20 A op die primêre 5 VGS-rail handhaaf. Die geometrie van die penne vir direkte fisiese kontak beperk spoorgeraas en ondersteun naatlose firmware-flitsversoenbaarheidskontroles tussen verwerkermodules en plaaslike uitbreidingsborde.

Gereelde vrae

V: Hoe stel tegnici die fisiese rakadres op wanneer hulle Series 90-70-uitbreidingstelsels met meerdere rakke opstel?

A: Stelselintegreerders stel die rak-identifikasienommer in deur vier hardewareverbindingskoppelaars wat direk agter die rak se kragtoevoermodule geleë is, op te stel voordat die agtervlak aangeskakel word.

V: Kan modules in die IC697CHS790G-onderstel geplaas of daaruit verwyder word terwyl agtervlakkrag aktief is?

A: Nee, veldingenieurs moet die primêre insetkrag van die kragtoevoer-eenheid isoleer voordat hulle IC697-modules plaas of verwyder, om buskonflikfoute en skade aan verbindingspenne te voorkom.

Riglyne vir veldinstallasie

Monteer die IC697CHS790G-rak stewig in ’n standaard 19-duim-omhulself raam met behulp van monteringsflense aan die voorkant, of bevestig dit direk aan die agterpaneel van ’n industriële omhulsel met behulp van monteringspunte aan die agterkant. Handhaaf ’n minimum vertikale speling van 3 duim bo en onder die onderstelf raam om natuurlike konveksielugvloei oor die hitteafvoerders van geïnstalleerde modules te verseker.

Skep ’n aardverbinding met lae impedansie deur die aardingslip van die onderstelf raam met ’n kopergordel van swaar maat aan die hoofpaneel se beskermende-aarde- (PE-)bus te verbind. Maak seker dat alle moduleseefskroewe volledig volgens die voorgeskrewe wringkrag vasgedraai is om deurlopende positiewe aarding te handhaaf en te voorkom dat kaarte onder sterk vibrasie in die veld beweeg.
