IS200TDBSH6BC GE Fanuc Mark V Analoog I/O Module

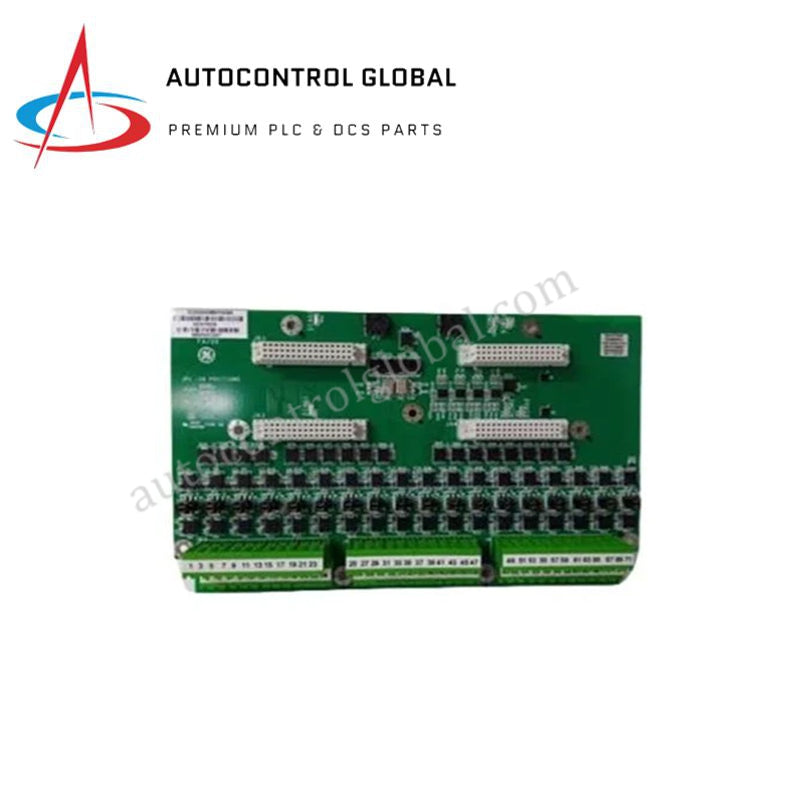

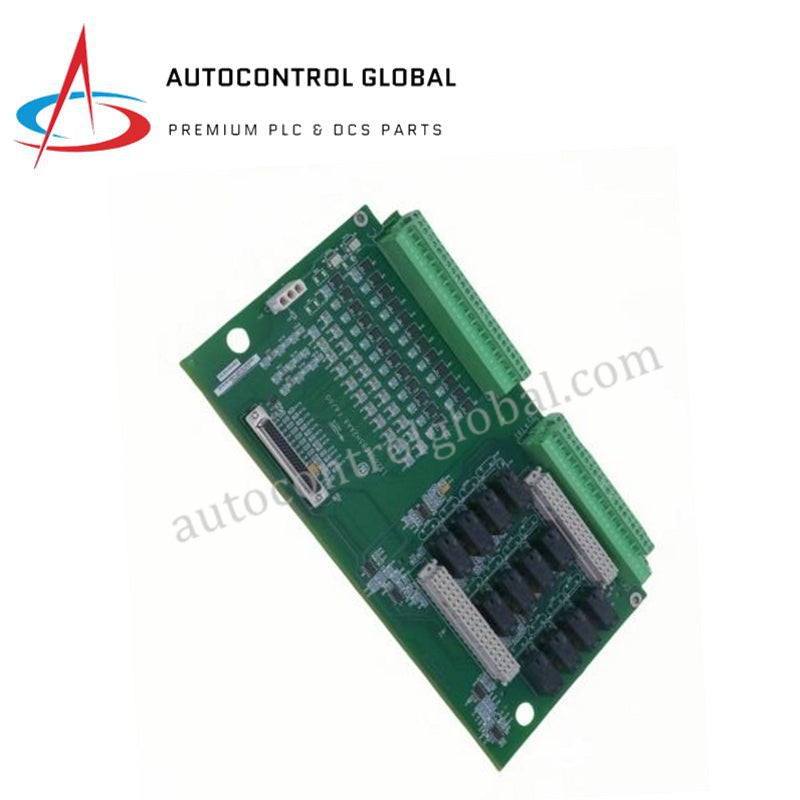

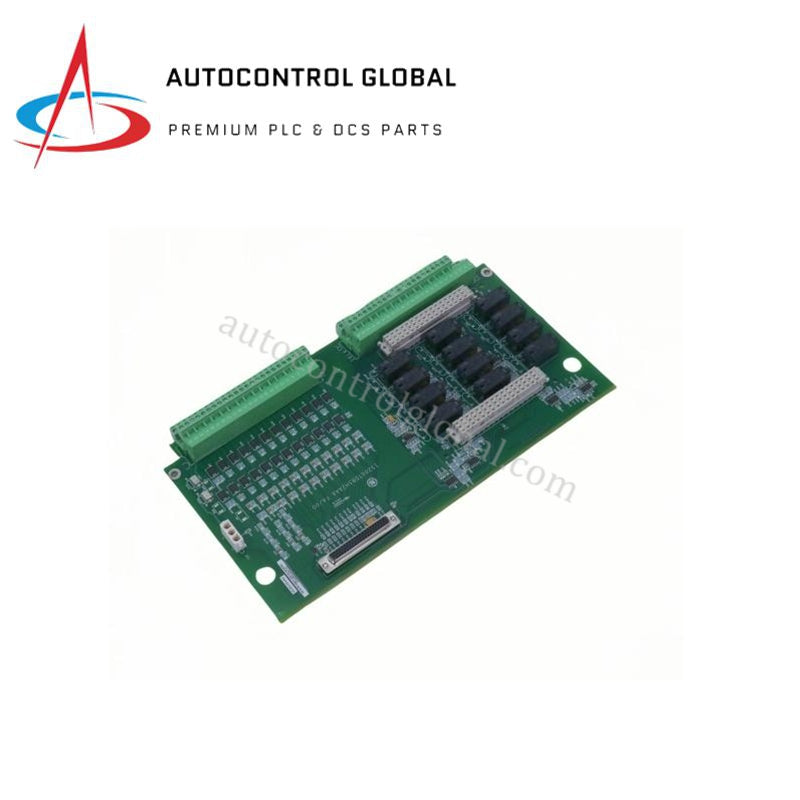

GE Fanuc IS200TDBSH6BC Analoog I/O Module

Die GE Fanuc IS200TDBSH6BC, ook gekatalogiseer as die IS200TDBSH6BC Analoog I/O Module, funksioneer as ’n toegewyde hardeware-komponent vir sein-skaal en kondisionering binne Mark V turbine-beheerstelsels. Die module verwerk verskeie rou sensorseine—insluitend LVDT-eksitasie, termokoppels, 4-20 mA lusse, pulsseine, AC/DC insette en vibrasieprobes—en skakel dit om in gestruktureerde stelselveranderlikes. Aan boord hardeware-springers J5 en J6 skaal die uitsetstroomreeks om veldaktuators en servokleppe aan te dryf terwyl dit real-time seinopsporing oor die kernbeheernetwerk handhaaf.

Hardeware Spesifikasies

Industriële Beheer Agterpaneel Bus-Argitektuur en I/O Skaal

Die module verseker deterministiese werking binne die Mark V beheerargitektuur deur direkte fisiese integrasie met die R1, R2, en R3 I/O-kerns. Effektiewe sein-deurset word gehandhaaf via agterpaneel bus-kommunikasieprotokolle wat die STCA en TCQC-borde verbind. Die module ondersteun I/O-digtheid-skaal deur konfigureerbare seinpaaie vir servokleppe en veldsensors te verskaf. Vasteware-flits-kompatibiliteit en hardeware-handskakelingprotokolle beheer stelselintegrasie om behoorlike sein-kondisioneringkalibrasie oor die driedubbel-modulêre redundante kernomgewing te verseker.

Gereelde Vrae

V: Ondersteun die IS200TDBSH6BC lewendige warm-wisselvervanging terwyl die turbine aanlyn is?

A: Nee, hierdie module ondersteun nie warm-wisseling nie. Tegnici moet die spesifieke Mark V-rakassameling heeltemal de-energiseer voordat hulle die kaart uittrek of insteek om spanningspieke te voorkom wat die aktiewe agterpaneel bus-kommunikasie kan korrupteer.

V: Hoe word die aan boord oscillator geaktiveer vir LVDT-eksitasiekalibrasie?

A: Die aan boord oscillatorlus vereis handmatige konfigurasie deur die J8 springerblok. Die skuif van die springerposisie oorbrug die stroombrein om die eksitasiefrekwensie te aktiveer wat nodig is vir standaard LVDT-sensorposisie-opsporing.

V: Watter kraginsette vra die kaart van die rak-agterpaneel kragtoevoer?

A: Die bord trek krag gelyktydig van drie aparte relstelsels, met gebruik van +/- 15 VDC relse vir die analoog kondisioneringskirkuite en ’n +5 VDC rel om die digitale logika en bus-koppelvlak transceivers aan te dryf.

Veldinstallasie Riglyne

• Kasuitlijning en Insteek: Gly die stroombaankaart-assemblage glad in die aangewese gidsrelse van die Mark V-rakhok. Druk stewig om die 3PL en JE konnektore in die agterpaneel-montagesok te koppel, en maak dan die voorste monteeskroewe vas om kasgrondkontinuïteit te vestig.
• Kabelskerm en Terminering: Termineer alle eksterne instrument-skerms—veral vir termokoppel- en vibrasielyne—direk aan die omhulsel veldgrondstaaf. Moet nie die skermdraad om seinlyne draai nie, aangesien dit magnetiese induksievelde skep wat analoogwaardes vervorm.
• Springerinstellings Verifikasie: Inspekteer die posisie van springers J5, J6, en J8 voor meganiese insteek. Verkeerde springerposisie skaal uitsetwaardes na verkeerde konfigurasies (bv. 0-200 mA in plaas van 0-20 mA), wat die risiko inhou om gekoppel servokleppe te oorlaai.
• Seinkanaal Skeiding: Lei die hoëvlak aktuator-aandryfkabels en laevlak sensor-insetdrade deur afsonderlike interne draadjies. Fisiese isolasie onderdruk induktiewe kruisspraak tussen die aandrywers en swak termokoppelseine.
