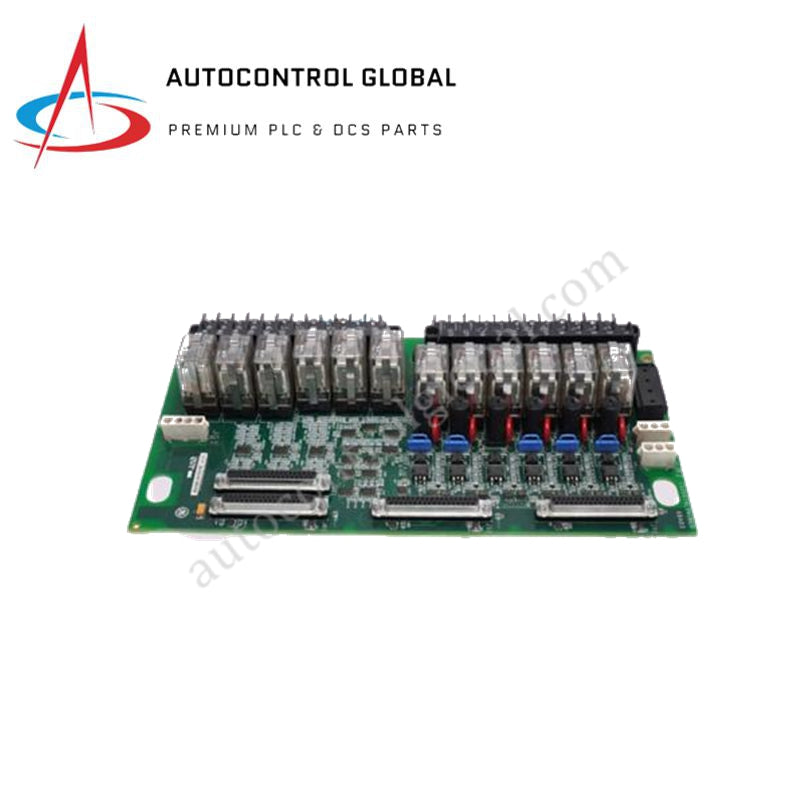

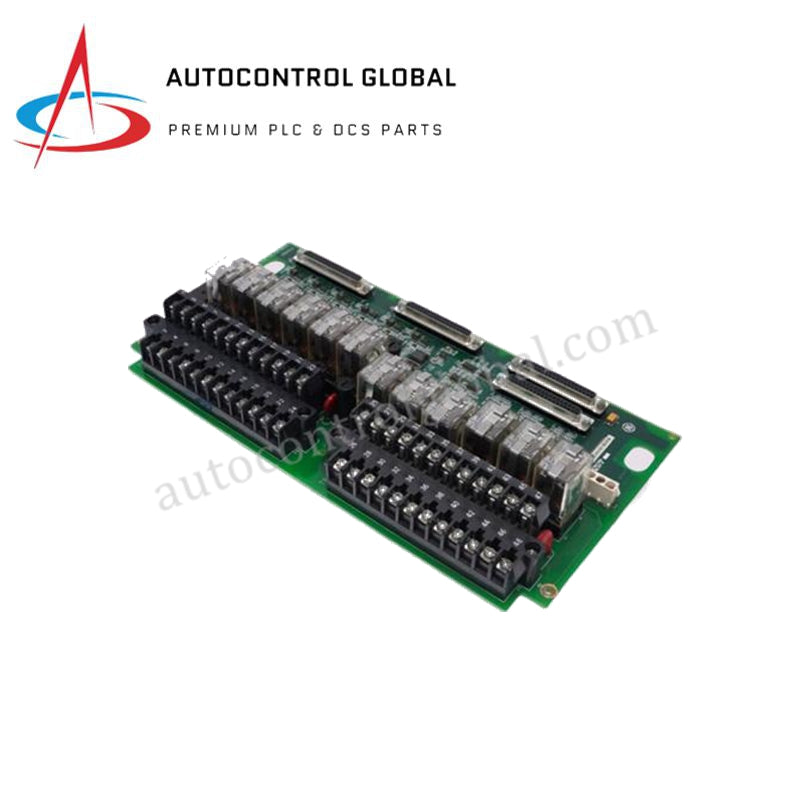

IS200TRLYH1BGF GE Mark VI/VIe Relais Uitset Terminalbord
Manufacturer: GE Fanuc
-
Part Number: IS200TRLYH1BGF
Condition：New with Original Package
Product Type: Relais Uitset Terminalborde
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200TRLYH1BGF Mark VI/Mark VIe Relais Uitset Terminalbord
Geconfigureer vir diskrete seinwissel in Mark VI en Mark VIe Speedtronic-argitekture, bied die GE IS200TRLYH1BGF (IS200TRLYH1BGF Relais Uitset Terminalbord) direkte fisiese en elektriese uitvoering van hoë-stroom lasbeheer.
Agtervoegsel Ontleding & Model Matriks
Die IS200TRLYH1BGF nomenklatuur identifiseer die spesifieke hardeware-iterasie van die Mark VI terminalbordreeks. Die "IS200" voorvoegsel dui die GE Industrial Systems produklyn aan, terwyl die "TRLY" identifiseerder die Relais Uitset Terminalbord funksie aandui. Die "H1B" string spesifiseer die primêre hardeware-konfigurasie, en die "GF" agtervoegsel verteenwoordig die jongste vervaardigingsherhaling, wat geoptimaliseerde spoorroete en verbeterde PCB-fabrikasie standaarde insluit om operasionele konsekwentheid oor bestaande beheerrak-implementasies te handhaaf.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | IS200TRLYH1BGF |
| Handelsmerk | GE Mark VI / Mark VIe |
| Oorsprong | VSA |
| Gewig | 0.2 kg |
| Afmetings | 12.2 cm x 12.4 cm x 12.6 cm |
| Bedryfstemperatuur | -20 °C tot 65 °C |
| Kragverbruik | Afhanklik van backplane |
| Prestasie | 12 Vorm-C relaisuitsette, 5 A kontakgradering |
Profinet / EtherNet/IP Deterministiese Netwerke
Die IS200TRLYH1BGF gebruik ’n deterministiese koppelvlak om beheerseine van die geassosieerde I/O-pak te ontvang, wat verseker dat relaisaktivering binne die skansiklus van die Mark VI/Mark VIe verwerker plaasvind. Vasteware-flits-kompatibiliteit binne die stelsel maak die integrasie van diagnostiese moniteringslogika moontlik wat die gesondheid van die relaisspoel en kontakstate opspoor. Die module ondersteun I/O-digtheid-skaal deurdat verskeie borde in ’n ketting geskakel of in redundante pare vir TMR (Drievoudige Modulaire Redundansie) toepassings gekonfigureer kan word. Deur streng tydsberekening tussen die D-Sub verwerkerkoppelvlak en die fisiese relaisuitset te handhaaf, verseker die bord gesinchroniseerde uitvoering van kritieke turbinebeheeropdragte.
Gereelde Vrae
V: Ondersteun die IS200TRLYH1BGF warm-wissel onder las?
A: Nee, veldinstallasieriglyne vereis dat die beheerkrag geïsoleer moet word van die relaiskontakte en die I/O-pak voordat die bord verwyder of ingeprop word om toevallige vonkvorming op die konneksiepenne te voorkom.
V: Hoe beïnvloed die ingeboude onderdrukkingskringe induktiewe laswissel?
A: Die bord sluit passiewe onderdrukkingskomponente in wat terug-EMF-pieke tydens die de-energisering van induktiewe laste verminder, wat die relaiskontakte teen pitting beskerm en die funksionele lewensduur van die uitsetkanale verleng.
Veldinstallasie Riglyne
Monteer die IS200TRLYH1BGF stewig op die DIN-rail of paneeloppervlak binne die beheerkas. Verbind die 37-pen D-Sub koppelvlak kabel met die ooreenstemmende I/O-pak, en maak seker dat die sluitskroewe vasgedraai is om ’n veilige kommunikasiekoppeling te handhaaf. Sluit eksterne veldbedrading aan op die skroefterminale, met die regte draaddikte vir die 5 A laskapasiteit en aards alle kabelskerms aan die kas se gemeenskaplike aarding om EMI te minimaliseer. Voordat die stelsel bedryf word, voer ’n handmatige relais toets uit via die Beheerstelsel Toolbox om deurlopendheid en kontaksluiting vir elk van die 12 uitsetkanale te verifieer.
