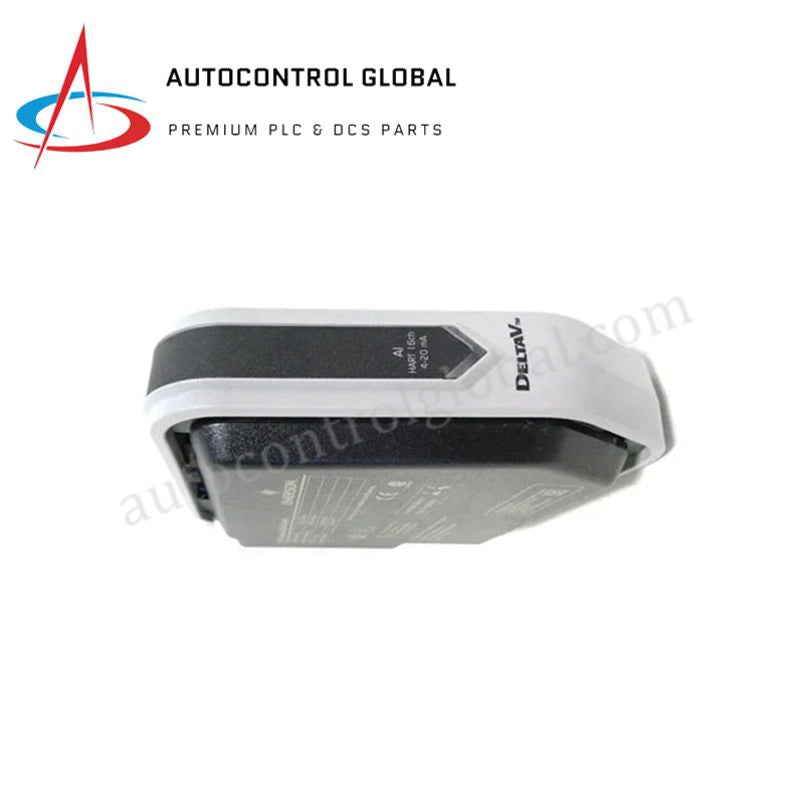

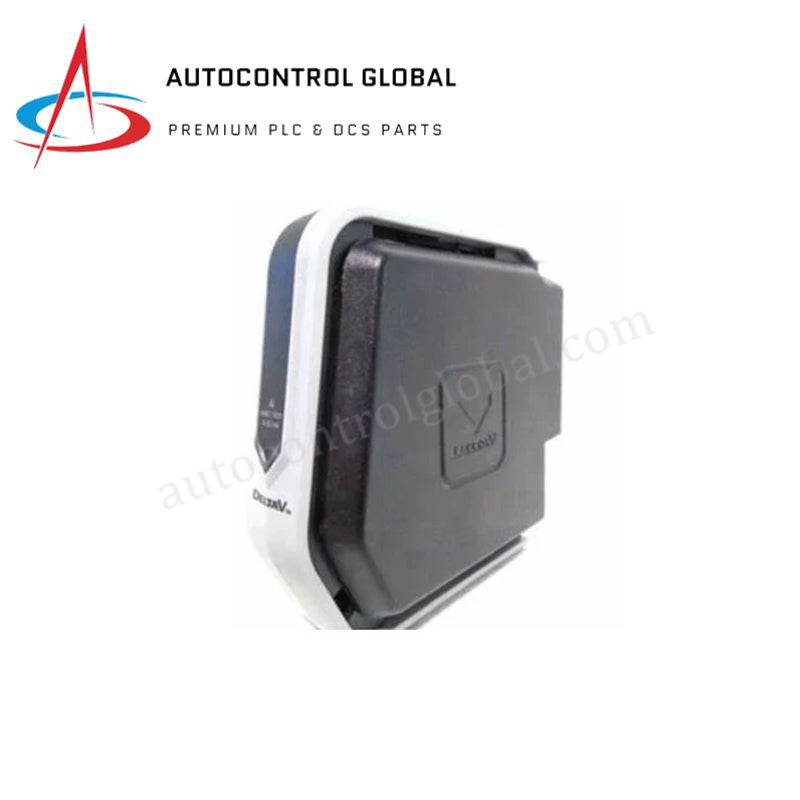

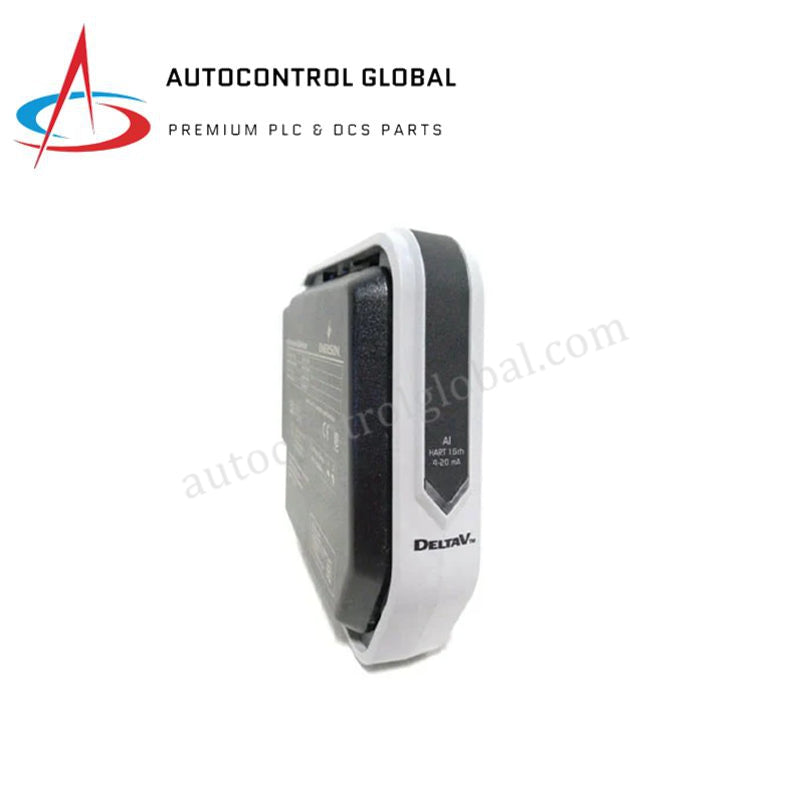

KJ3221X1-BA1 Emerson DeltaV Analoog Uitset Module | Nuwe & Oorspronklike Voorraad
Manufacturer: GE Fanuc
-
Part Number: KJ3221X1 -EA1
Condition：New with Original Package
Product Type: Analoog Uitsetmodules
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson KJ3221X1-BA1 DeltaV Reeks
Die Emerson KJ3221X1-BA1, ook gekatalogiseer as die KJ3221X1-BA1 AO 8-Kanaal 4-20 mA HART Reeks 2 Redundante Kaart, funksioneer as ’n toegewyde hardeware-komponent vir 8-kanaal analoog stroomlus-uitset uitvoering binne DeltaV LocalBus instrumentasienetwerke.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
| Model | KJ3221X1-BA1 (Alternatiewe Onderdeel Nr: 12P2531X022, 12P2531X112, 12P2531X052, 12P2531X062, 12P2531X082, 12P2531X102) |
| Handelsmerk | Emerson (DeltaV) |
| Oorsprong | VSA |
| Gewig | 0.23 kg (0.51 lbs) netto / 1.50 kg versendingsvoetspoor |
| Afmetings | Standaard DeltaV Reeks 2 kaartafmetings |
| Bedryfstemperatuur | -40 tot +70 °C |
| Kragverbruik | LocalBus: 12 VDC by 150 mA / Bussed Veldkrag: 24 VDC by 300 mA |
| Kanaal Aantal | 8 analoog uitset kanale |
| Sein Reeks | 4-20 mA |
| Digitale Protokol | Geïntegreerde HART deurkom kommunikasie |
| Veldskakelkring Gradering | 24 VDC by 23 mA |
| Meganiese Sleuteling | Terminalblok sleutelposisie A4 |
| Beskermingsklas | IP20 |
| Relatiewe Vogtigheid | 5% tot 95%, nie-kondenseer |
| Meganiese Skok | 10 g, half-sinusoïdaal vir 11 ms |
| Meganiese Vibrasie | 1 mm piek-tot-piek van 5 tot 16 Hz; 0.5 g van 16 tot 150 Hz |
| Luggedraagde Besoedeling | ISA-S71.04-1985 Klas G3 nakoming |
4-20 mA HART Lus Protokol en Kanaal-tot-Kanaal Isolasie
Die module-argitektuur inkorporeer dubbel-redundante verwerkingspaaie om analoog bevelseine oor die 4-20 mA HART lusprotokol te lewer. Digitale konfigurasieparameters word op die 4-20 mA analoogsein gemoduleer, wat outomatiese batebestuurskandering moontlik maak sonder om die primêre analoog veranderlike te verander. Ingeboude kanaal-tot-kanaal isolasieskakels voorkom dat fisiese grondpotensiaalvariasies of enkel-lus elektriese foute na aangrensende uitsetlusse versprei. Hierdie beheersing bied deurlopende geraasimmuunheid en seinomskakelingsakkuraatheid wanneer die module regstreekse aktuatorposisioneringslusse hanteer onder harde omgewings-kruisgeselsprofiele.
Gereelde Vrae
V: Wat is die agterpaneel-lusbeperkings en redundansie-skeakelingsvertraging gedrag vir hierdie kaart?
A: Die KJ3221X1-BA1 trek ’n vaste 150 mA van die 12 VDC LocalBus rel. Wanneer dit as ’n redundante paar op ’n versoenbare draer samestelling gekonfigureer is, monitor ’n interne hardeware-stemmatriks modulegesondheid deurlopend, wat ’n gladde oordragvertraging na die standby-kaart moontlik maak indien ’n primêre kanaal hardewarefout of lynontkoppeling voorkom.
V: Hoe voorkom die geïntegreerde fisiese sleutelingmeganisme slotuitlijningsfoute tydens aanlynvervanging?
A: Die modulebasis koppel met ’n ooreenstemmende terminalblokstel by meganiese sleutelposisie A4. Hierdie fisiese versperring-argitektuur voorkom die onkalibreerde invoeging van ongelykspanning- of digitale modules in ’n slot wat streng vir 4-20 mA HART analooguitsetstroombane bedraad en aangewys is.
Veldinstallasie Riglyne
- Verifieer dat die teiken-terminalblok samestelling vasgemaak is by sleutelposisie A4 voordat die kaart in die slotsstruktuur geskuif word.
- Monteer die module-draersamestelling binne ’n skoon omhulsel wat deeltjie-infiltrasie beperk om aan die ISA-S71.04-1985 Klas G3 luggedraagde besoedelingsstandaard te voldoen.
- Termineer alle 4-20 mA stroomlusse met afskermde gedraaide-paar kabels, en verbind die algehele gevlegte afskerming aan die enkele instrument-aardingsbusstaaf.
- Behoud fisiese isolasie tussen laespanning 24 VDC veldskakelkringlyne en swaar hoëspanning AC kragverspreidingskabels binne die kasuitleg.
- Bevestig dat gebusde veldkraglyne ’n gereguleerde 24 VDC tot die volle 300 mA modulegradering kapasiteit voorsien.
