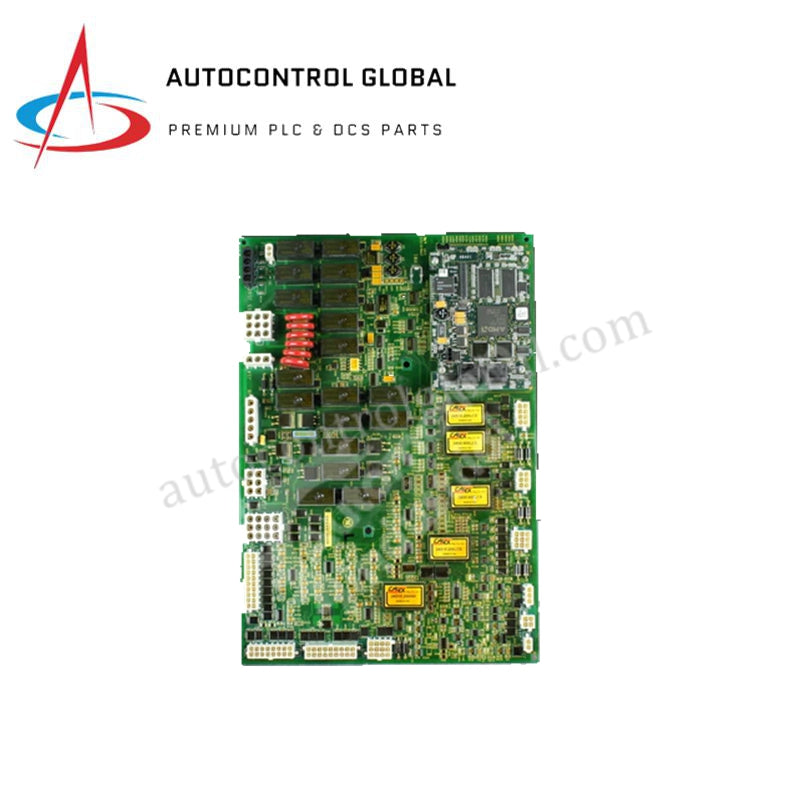

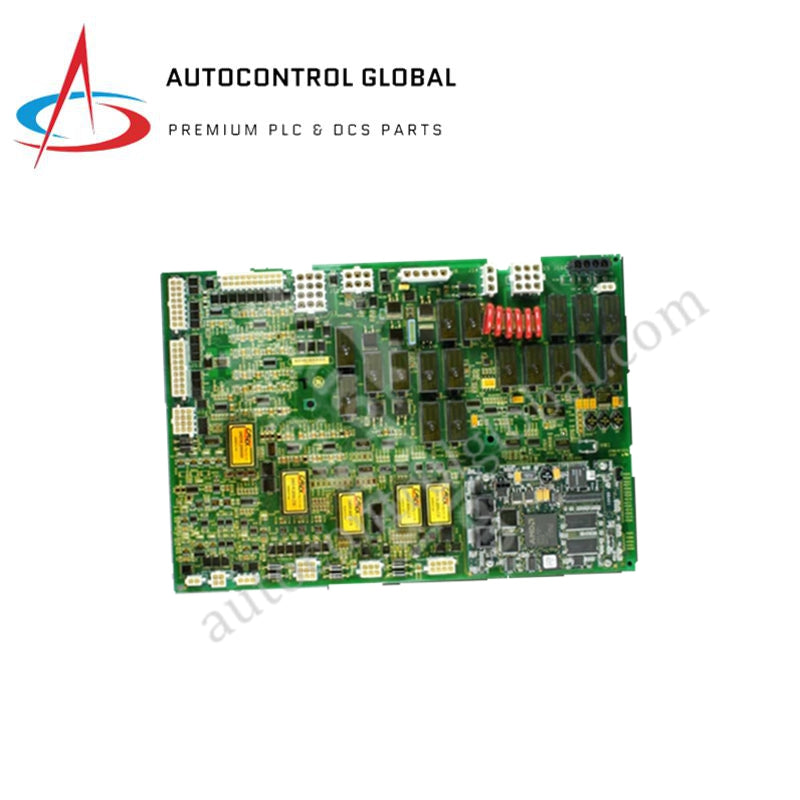

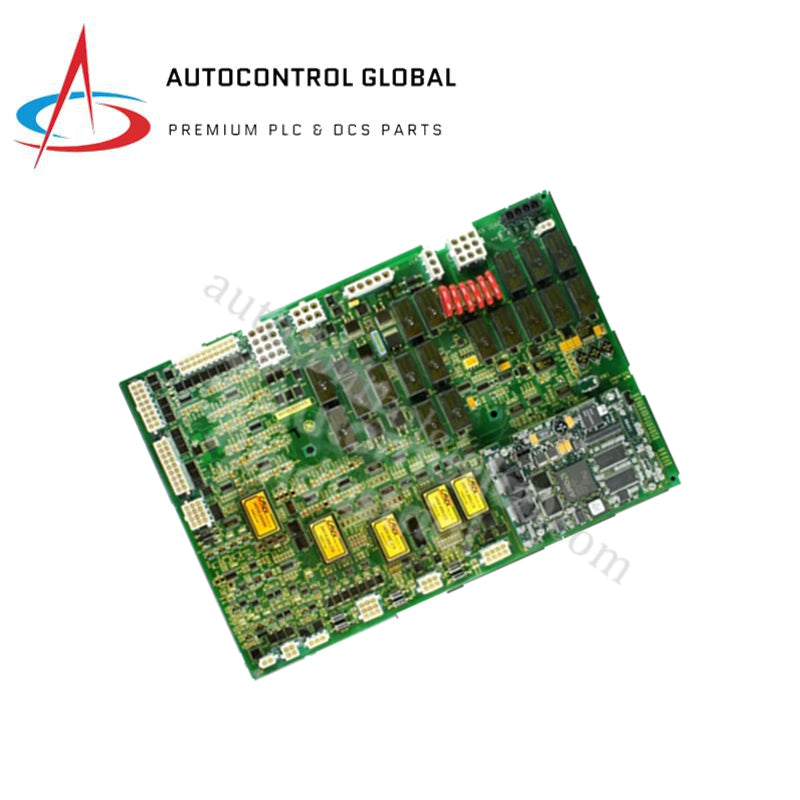

Mark V Digitale In-/Uitgangverwerkerbord GE DS200TCDAH1BHD
Manufacturer: GE Fanuc
-
Part Number: DS200TCDA H1BHD
Condition：New with Original Package
Product Type: Digitale I/O-kaarte
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE DS200TCDAH1BHD Mark V Digitale I/O Verwerkerbord
Die GE DS200TCDAH1BHD dien as die primêre DS200TCDAH1B Digitale I/O Verwerkerbord wat gebruik word om digitale seinwisselwerk uit te voer en veldkontakte, tripskakelaars, sensors of aktuators oor Mark V Speedtronic Turbinebeheerplatforms te koppel. Dit is gekonfigureer vir bi-rigting diskrete luskommunikasie en bestuur 16 opties geïsoleerde insette en 16 opties geïsoleerde uitsette relatief tot die kern turbineverwerker.
Hardeware Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | DS200TCDAH1BHD |
| Handelsmerk | General Electric (GE) |
| Oorsprong | Verenigde State |
| Gewig | 0.23 kg |
| Afmetings | 178 x 101 x 30 mm |
| Bedryfstemperatuur | -20 tot +60 °C |
| Kragverbruik | Gedryf deur 5 VDC / 24 VDC / 125 VDC logika spanninge |
| Digitale Insette | 16 opties geïsoleerde kanale |
| Digitale Uitsette | 16 opties geïsoleerde kanale |
| Verbinders | 2 x 50-pin, 2 x 3-pin |
| Springers | 8 springerblokke vir konfigurasie |
| Statusaanwysers | 10 LED-blok + 1 sy-LED (CR9) |
| Skakelkringbeskerming | Konformeerlaag oor meerlaag PCB |
| Isolasietipe | Optokoppelaar-gebaseerde kanaalisolasie |
| Hersieningsvlak | H1BHD (agtertoe versoenbaar met vroeëre H1 variante) |
Industriële Beheer- & Agterplankargitektuur
Die kaartimplementering integreer hardeware-hersieningsvlakverbeterings deur sy meerlaag PCB-topologie. Deur gebruik te maak van optokoppelaar-gebaseerde kanaalisolasie, voorkom die bord dat elektriese transiente van veldkontakte na die laespanning logika-kern beweeg. Hardeware springerblokke verander die skakelkringpaddemping en spanningskonfigurasies direk, wat stelselparameters pas sonder om op gasheerfirmware-wysiging staat te maak. Reële tyd statusveranderings word gelyktydig hanteer via die 50-pin headerverbindings om deterministiese tydsberekening oor die agterplankbus te verseker.
Gereelde Vrae
V: Laat hierdie hardeware-hersiening toe dat ouer basiskonfigurasies vervang word?
A: Die H1BHD hersieningskode dui hardewareverbeterings aan wat volle agtertoe versoenbaarheid met ouer H1 variante handhaaf, wat direkte fisiese uitruilbaarheid moontlik maak.
V: Kan die I/O-kanale onder lewende spannings toestande verwyder word?
A: Nee, hierdie module ondersteun nie warm-wissel nie. Tegnici moet 'n volledige kragafskakeling en sluit-uit/etiketteringprotokol afdwing voordat die samestelling hanteer word.
V: Watter funksie vervul die geïntegreerde LED-matriks tydens hardeware-diagnostiek?
A: Die 10 LED-blok langs die CR9 sy-LED wys reële tyd seinlogika en spanningsrailvalidering, wat direkte fisiese foutopsporing vergemaklik.
Veldinstallasieriglyne
- Verifieer dat alle eksterne 5 VDC, 24 VDC en 125 VDC kragverbindings heeltemal geïsoleer is voordat vervangingswerk uitgevoer word.
- Dra 'n behoorlik geaarde staties-afskakelende polsband om die konformeerlaagde skakelkkringe teen elektrostatiese ontlading te beskerm.
- Kontroleer die uitleg van al 8 springerblokke teen die oorspronklike toepassingsmatriks voordat die bord aan die afstandhouers vasgemaak word.
- Vasmaak beide 50-pin verbindings eweredig in die bordheaders en maak seker dat die houklampe korrek sit om intermitterende verbindingsfoute te voorkom.
