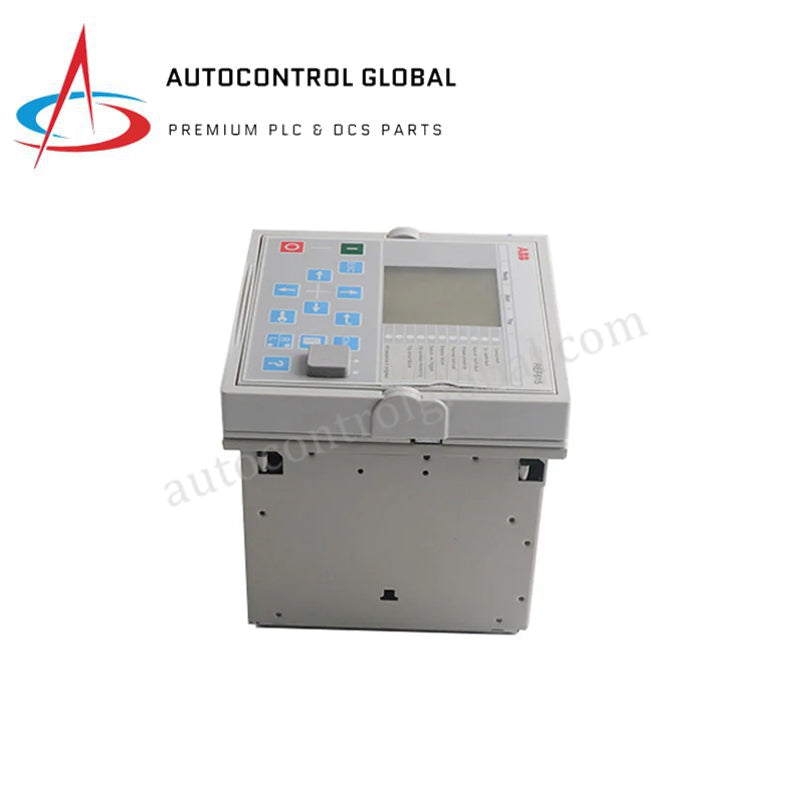

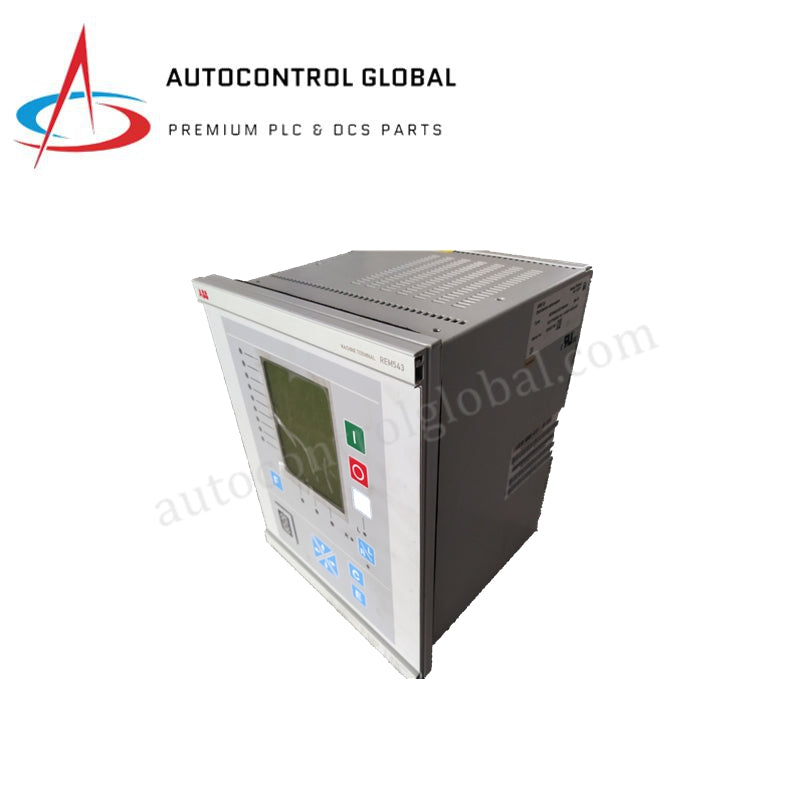

Motorbeskerming en beheersrelê ABB REM620E_1G Relion 620

ABB REM620E_1G Relion 620 Motorbeskermingsrelê

Geconfigureer vir medium- en grootmaat-motormanagement in industriële verspreidingsnetwerke, bied die ABB REM620E_1G (REM620E_1G Motorbeskermingsrelê) direkte fisiese en elektriese uitvoering van beskermingslogika, motortoesig en skakelaarsbeheer.

Hardeware Spesifikasies

Industriële Beheer en Firmware-kompatibiliteit

Die REM620E_1G integreer omvattende beskermings-, meet- en beheerfunksies binne die Relion 620-reeks-argitektuur. Die module ondersteun firmware-flits-kompatibiliteit, wat opdaterings aan beskermingsalgoritmes en kommunikasieprotokolle moontlik maak, soos IEC 61850 Uitgawes 1 en 2, Modbus, en DNP3. Die kommunikasiesnelheid van die agterpaneelbus word bestuur om deterministiese uitvoering van GOOSE-boodskappe en PRP/HSR-oorvloedprotokolle te verseker. Operateurs moet verifieer dat die gekonfigureerde I/O-digtheidsskaling ooreenstem met die binêre inset-/uitsettoewysings wat vir die spesifieke motorkas benodig word. Tydsinchronisasie via IEEE 1588 v2 (PTP) verseker presiese tydstempels vir gebeurtenislogboeke en steuringsrekords wat via die webgebaseerde HMI verkry word.

Gereelde Vrae

V: Laat die uittrekbare prop-in ontwerp warm-wissel toe onder las?

A: Al laat die prop-in ontwerp vinnige eenheidsvervanging toe, moet die relê van die motorkontroleskakelaar geïsoleer word voordat dit uitgetrek word om onbedoelde tripsignale of verlies van beskerming tydens onderhoud te voorkom.

V: Hoe verseker die REM620E_1G kommunikasieoorvloed?

A: Die relê ondersteun Parallel Redundancy Protocol (PRP) en High-availability Seamless Redundancy (HSR) protokolle, wat die eenheid in staat stel om kommunikasiekonneksie te handhaaf selfs in die geval van ’n enkelpuntfout binne die stasiebusnetwerk.

Veldinstallasieriglyne

1. Montering: Installeer die prop-in eenheid in die versoenbare skakelaarsrak. Verseker dat die agterste konnektorpenne volledig met die kabinet-agterpaneel in kontak kom om krag- en seinkontinuïteit te vestig.
2. Aarding: Verbind die modulekas aan die gemeenskaplike aardingbus van die skakelaar met ’n lae-impedansie geleier om ’n stabiele verwysing te bied en interne komponente teen elektromagnetiese transiente te beskerm.
3. Verbindings: Koppel veseloptiese of koper-Ethernet-skakels vir stasiebuskommunikasie. Let op die minimum buigradius vir kabels om seinverlies in HSR-ringtopologieë te voorkom.
4. Bedrading: Lei analoog-sensorkringe (CT/VT) afsonderlik van digitale binêre I/O-bedrading om geïnduseerde geraas te verminder. Termineer skilde by die aangewese kabinet-aardpunt om seinintegriteit vir sensitiewe RTD- en mA-meetinsette te handhaaf.
