PCD230A ABB AC800M 4-kanaal enkodeerder insetmodule
Manufacturer: ABB
-
Part Number: PCD230A 3BHE022291R0101
Condition：New with Original Package
Product Type: Puls Telling Modules
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Produk Oorsig

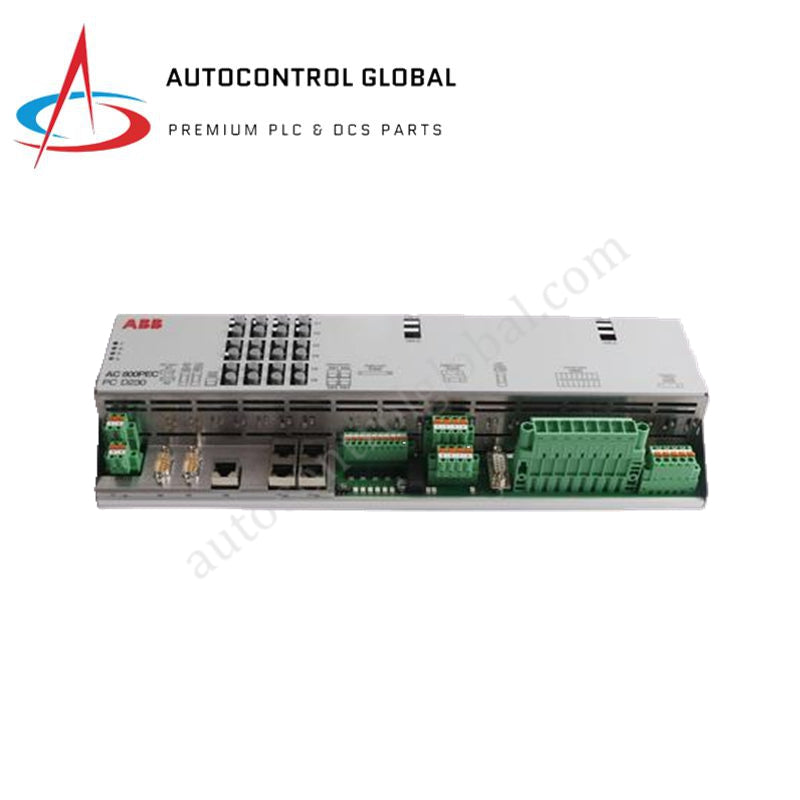

Die ABB PCD230A (Onderdeelnommer: 3BHE022291R0101) funksioneer as ’n hoëprestasie puls-teller en enkodeerder-koppelvlakmodule vir die AC800M-beheerder binne die 800xA DCS-platform. Hierdie splinternuwe, oorspronklike module is gespesialiseer in hoëspoed seinverkryging, wat die millisekonde-vlak presisie bied wat benodig word vir bewegingsbeheer, spoedregulering en lengtemeting. Deur kwadratuurseine van inkrementele enkodeerders of pulsstrome van vloei-meters te verwerk, stel die PCD230A komplekse multi-as sinkronisasie en regstreekse posisieopsporing in swaar industriële outomatisering moontlik.
Tegniese Spesifikasies
Die PCD230A gebruik RS-422 differensiële seinstuur om hoëspoed data-integriteit oor vier onafhanklike kanale te verseker:
| Eienskap | Spesifikasiewaarde |
| Vervaardiger | ABB Groep |
| Model / Onderdeelnommer | PCD230A / 3BHE022291R0101 |
| Toestand | 100% Splinternuut, Fabrieks-Oorspronklik |
| Invoer Kanale | 4 Onafhanklike Hoëspoed Kanale |
| Invoer Sein Tipes | ABZ Kwadratuur, Puls+Richting, Enkelfase |
| Seinstandaard | RS-422 Differensieel (TTL Kompatibel) |
| Max Frekwensie | 500 kHz (250 kHz in Kwadratuurmodus) |
| Tellerresolusie | 32-Bit Posisiewaardes |
| Isolasiespanning | 500 V AC (Kanaal-tot-Kanaal & Veld-tot-Stelsel) |
| Kragtoevoer | 24 VDC Nominaal |
| Bedryfstemperatuur | –10°C tot +70°C |
| Afmetings | 373 mm (H) × 73.5 mm (W) × 142 mm (D) |
| Netto Gewig | 1.53 kg (Slegs Eenheid) / 2.59 kg (Versending) |
Ingenieursvoordele
Die ABB PCD230A los die uitdaging van seinagteruitgang in hoë-vibrasie servo-omgewings op. Tradisionele enkel-eind invoere ly dikwels aan elektriese geraasinterferensie; die PCD230A gebruik RS-422 differensiële seinstuur, wat gemeenskaplike-modus geraas kanselleer en langer kabelafstande tussen die enkodeerder en die beheerkas moontlik maak. Dit verseker dat posisiedata akkuraat bly selfs in die teenwoordigheid van swaar EMI van omliggende motoraandrywers.
Vir komplekse bewegings take soos vlieënde skeersnyers of sny-tot-lengte masjiene, beskik die module oor 4x vermenigvuldiging hardeware. Dit verviervoudig die effektiewe resolusie van standaard kwadratuur enkodeerders, wat superieure korreligheid vir posisiebeheer-lusse bied. Die eenheid elimineer ook stelselstilstand deur gebroke-draad opsporing en programmeerbare filtrering. Hierdie diagnostiek waarsku die AC800M-beheerder onmiddellik oor bedradingfoute, wat voorkom dat "spook" pulse die 32-bit posisiewaardes korrupteer. Verder beskerm die 500 V AC kanaalisolasie die interne stelsellogika teen veldkant-stoorspannings, wat verseker dat ’n fout op een as nie na die hele beheerrak versprei nie.
Gereelde Vrae
Watter spesifieke enkodeerdertipes ondersteun die PCD230A?
Die module ondersteun alle standaard inkrementele enkodeerders wat ABZ kwadratuurseine verskaf, sowel as pulsopwekkers wat puls+rigting of enkelfase telling gebruik. Dit koppel naatloos met RS-422 differensiële en TTL-kompatibele uitsette.
Kan die PCD230A motorspoed sowel as posisie monitor?
Ja. Die 32-bit hoëspoed tellers hou totale pulsakkumulasie vir posisie by, terwyl die AC800M-beheerder regstreekse spoed bereken deur die frekwensie van die inkomende pulsstroom (tot 500 kHz) te monitor.
Is hierdie module ’n direkte vervanging vir ouer ABB pulskaarte?
Die PCD230A is die moderne standaard vir die AC800M / 800xA platform. Al voer dit soortgelyke funksies uit as ouer eenhede, vereis sy spesifieke 3BHE022291R0101-argitektuur die ooreenstemmende AC800M-rugbord en sagtewarekonfigurasie om sy hoëspoed telvermoëns te benut.
Hoe werk die gebroke-draad opsporingsfunksie?
Die module monitor voortdurend die differensiële seinpare. As dit ’n oop stroombaan (verlies van sein op beide die positiewe en negatiewe bene van ’n differensiële paar) opspoor, aktiveer dit ’n diagnostiese bit in die 800xA-stelsel, wat onmiddellike onderhoud moontlik maak voordat ’n prosesfout voorkom.
