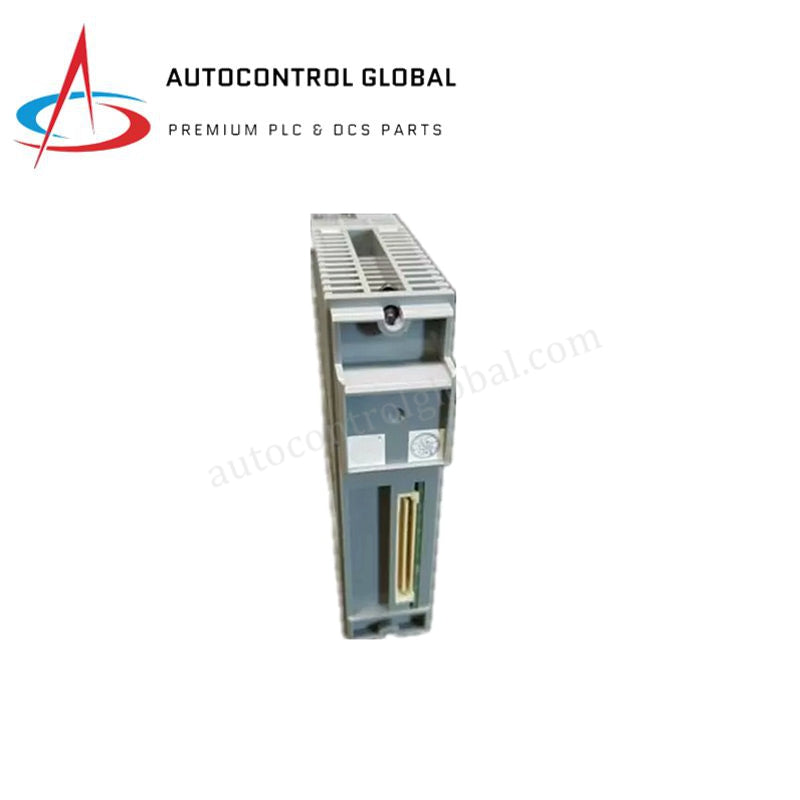

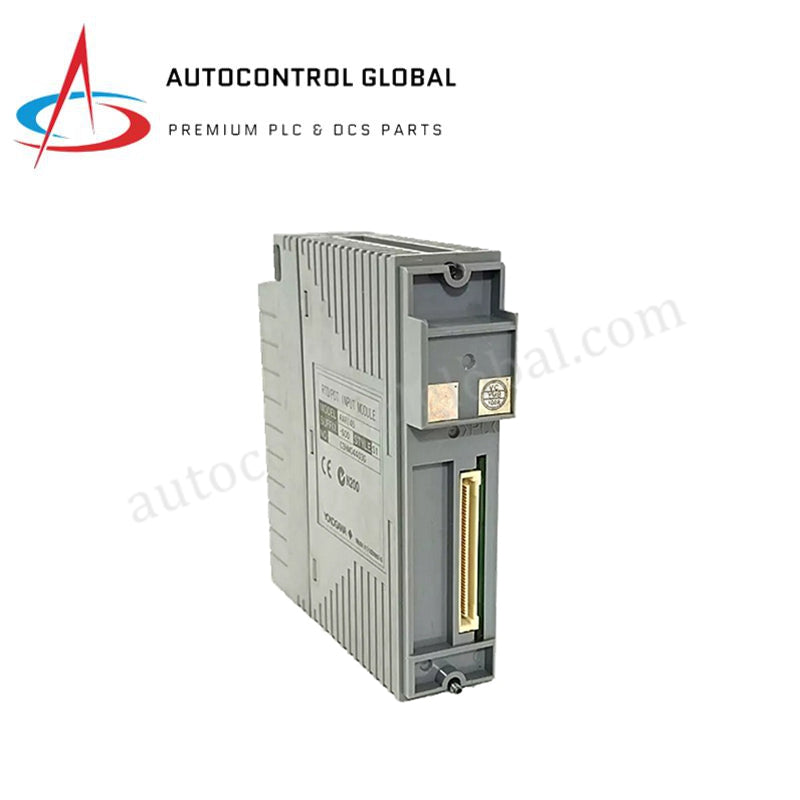

Pulsetoevoer-analooguitsetmodule | Yokogawa AAP849-S00
Manufacturer: Yokogawa
-
Part Number: AAP849-S00
Condition：New with Original Package
Product Type: Polsinset Analoog Uitsetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAP849-S00-pulsinvoer-analooguitsetmodule
Die Yokogawa AAP849-S00, ook as die AAP849-S00-pulsinvoer-/analooguitsetmodule gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir die omskakeling van pulstreinseine na proporsionele 4-20 mA-analoogstrome binne CENTUM VP-prosesbeheernetwerkknopeenhede.
Agtervoegsel-uitleg en modelmatriks
Die agtervoegselkodes wat by die basis-AAP849-model gevoeg word, dui spesifieke bedryfskonfigurasies en hersieningshardewareparameters aan:
- AAP849: Basis-hardewareaanduiding vir die 8-kanaal-pulsinvoer- en 8-kanaal-analooguitseteenheid.
- -S: Dui die standaardmodule-tipe aan sonder gespesialiseerde intrinsiekeveiligheidsversperrings.
- 0: Dui standaardtipe-funksionele logika sonder pasgemaakte firmware-byvoegings aan.
- 0: Spesifiseer basiese tipe-uitvoering met verstekfisiese terminaalkonfigurasies.
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | AAP849-S00 |
| Handelsmerk | Yokogawa |
| Oorsprong | Japan |
| Gewig | 0.3 kg (0.66 lbs) |
| Afmetings | Standaard CENTUM VP-kaartgleufvoetspoor |
| Bedryfstemperatuur | 0-50 deg C |
| Krागverbruik | 310 mA by 5 VDC, 250 mA by 24 VDC |
| Invoerkanaal | 8 pulsinvoerkanaal |
| Uitsetkanale | 8 analooguitsetkanale |
| Invoertipe | Transistorkontak (oop kollektor) |
| Invoergereik van frekwensie | 0 tot 12 kHz |
| Uitsetsein | 4-20 mA GS |
| Weerstand van uitsetlas | 0 tot 750 ohm |
| Reaksietyd van uitsetstap | 40 ms |
| Databywerkingsperiode | 1 ms (invoer), 10 ms (uitset) |
| Isolasie | Nie-geïsoleer |
| Redundansie | Ondersteun dubbelredundante konfigurasie |
Prosesbeheerseinverwerking
Hierdie module bevat toegewyde kanaal-tot-kanaal-pulskakelingslogika wat ontwerp is om seinpresisie oor dinamiese vloeimeetkringe te handhaaf. Verder verwerk interne seinkringe inkomende transistorkontakinsette op dalende rande om presiese frekwensietelling tot 12 kHz te verseker. Die ingeboude digitaal-na-analoogstelsel voer uitsetstapbywerkings binne 40 ms uit en onderdruk stapveranderinge tydens vinnige oorgange in die primêre kring. Omdat die interne stroombane ’n nie-geïsoleerde argitektuur gebruik, beperk eksterne isolasieversterkers of behoorlik geaarde veldkragbronne aardlusse oor die 4-20 mA HART-kringprotokol-koppelvlakke. Daarbenewens kontroleer die eenheid voortdurend kringverbinding, en stel dit uitsetvlakke onder 0.65 mA om oopkringfoute direk aan die hoofbeheerder te sein.
Gereelde vrae
V: Hoe reageer die module tydens ’n ontkoppeling van veldbedrading op ’n analooguitsetkanaal?
A: Die module voer oopkringbespeuring uit wanneer kringstroom onder 0.65 mA daal, en sein ’n eksplisiete diagnostiese foutkode oor die interne bus-agtervlak.
V: Kan twee AAP849-S00-modules in ’n warmrugsteunkonfigurasie werk?
A: Ja, die eenheid ondersteun dubbelredundante plasing binne gepaarde I/O-knoopgleuwe, wat outomatiese uitsetomskakeling moontlik maak sonder om die 4-20 mA-beheerlus te onderbreek.
Riglyne vir veldinstallasie
Monteer die module direk in ’n versoenbare CENTUM VP-I/O-knooppuntergleuf totdat die boonste en onderste hougrendels volledig in posisie sluit. Koppel eksterne veldseine via ’n toegewyde KS1-koppelvlakkabel om stabiele kontakweerstand te handhaaf en elektriese seinrefleksie te beperk. Verseker dat die veldbedrading se afskerming by ’n enkele gemeenskaplike aardbusstaaf geaard word om gemeenskapmodusseinruis te voorkom, aangesien interne invoerkanale ’n nie-geïsoleerde seingrondvlak deel. Verifieer toevoerspanningsvlakke om die insetkrag binne die gespesifiseerde nominale reekse van 5 VDC en 24 VDC te handhaaf. Handhaaf voldoende vertikale onderstelspasiëring binne die omhulsel om onbelemmerde termiese konveksie oor omliggende koelbakke tydens aaneenlopende dienssiklusse toe te laat.
