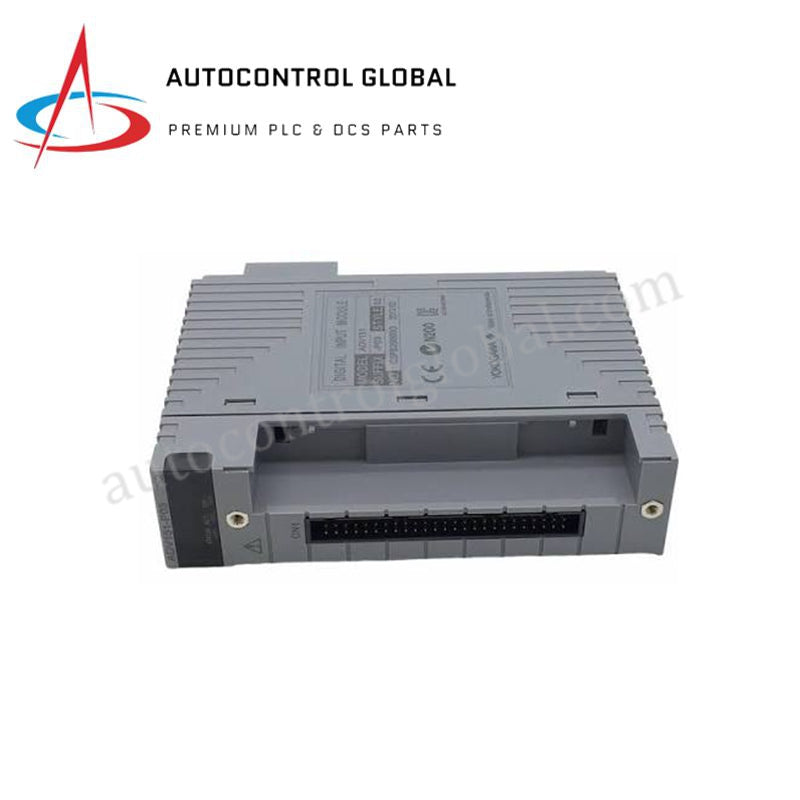

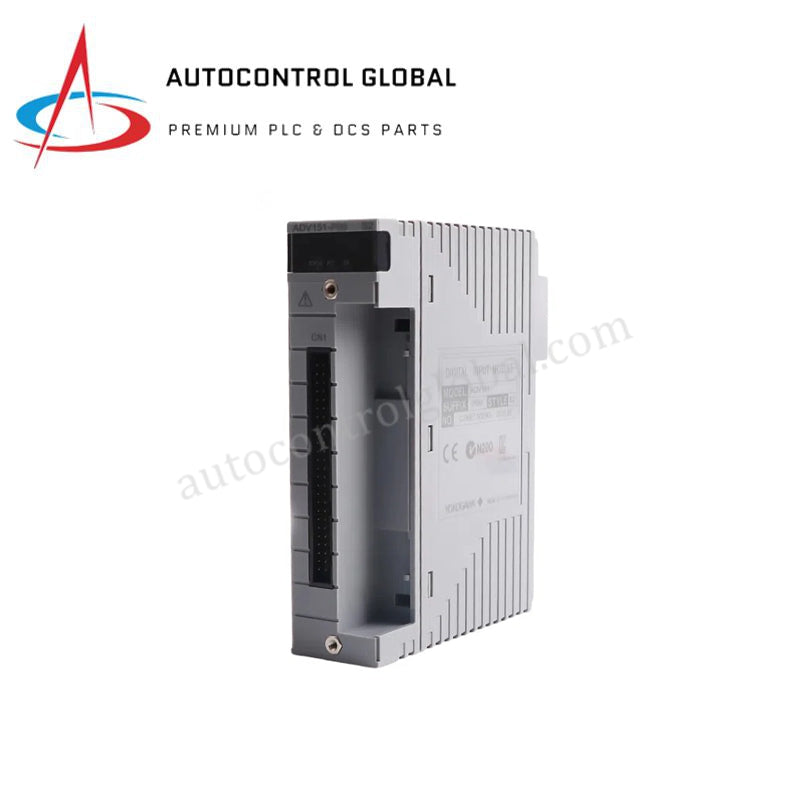

Yokogawa AAI143-H50/ATA4S-00 CENTUM VP-module

Yokogawa AAI143-H50/ATA4S-00-analoog-invoermodule

Die Yokogawa AAI143-H50/ATA4S-00 (AAI143-analoog-invoermodule), wat vir 4-20 mA-proseslusmonitering in Yokogawa CENTUM-reeks-DCS-argitekture opgestel is, bied direkte fisiese/elektriese uitvoering oor 16 geïsoleerde veldkanale. Die module digitaliseer prosesinsette met ’n data-opdateringsperiode van 10 ms en stuur omgeskakelde waardes direk oor die stelsel se agtervlakbus. Daarbenewens ondersteun elke kanaal sowel 2-draad-senderkraglus-topologieë as selfaangedrewe 4-draad-veldinstrumentkonfigurasies.

Agtervoegselontleding en modelmatriks

Die agtervoegselkodering vir die AAI143-module-eenheid beskryf afsonderlike hardewarevermoëns en koppelvlakopsies:

• AAI143: Basiese hardeware-argitektuur vir ’n geïsoleerde 4-20 mA GS-analoog-invoermodule met 16 kanale.
• -H: Standaard HART-digitale kommunikasie-deurlaatvermoë oor alle kanale (teenoor -S vir standaard, slegs-analoog-variante).
• 5: Nie-ontploffingsvaste spesifikasiebasis vir installasies in veilige gebiede.
• 0: Basiese hardeware-ontwerpweergawe.
• /ATA4S-00: Fabrieksgeïntegreerde drukklamp-klemblok-eenheid vir die veldbedradingskoppelvlak.

Hardeware-spesifikasies

Prosesbeheer en DCS-instrumentintegrasie

Die AAI143-H50/ATA4S-00-module lewer hoëdigtheid-kanaal-tot-kanaal-isolasie en immuniteit teen elektriese geraas wat algemeen in DCS-proseslusomgewings voorkom. Ingeboude senderkragtoevoer lewer >= 19.0 V by 20 mA, wat tegnici in staat stel om 2-draad-senders te bedraad sonder om eksterne veldkragtoevoer-eenhede by te voeg. Die geïntegreerde HART-kommunikasie-deurlaatvermoë laat tweerigting, gelaagde toestelbestuurseine oor standaard 4-20 mA-stroomlusse toe. Die kanaalinsetimpedansie skakel outomaties van <= 350 ohm tydens aktiewe krag-aan-toestand na >= 500 kohm tydens krag-af-toestande, wat voorkom dat veldkortsluitings die gekoppelde toerusting oorlaai. Die module ondersteun ook dubbelredundante konfigurasiepaarte in primêre en rugsteungleuwe om enkelpuntfoute in proseslusse uit te skakel.

Gereelde vrae

V: Hoe reageer die module op veldbedradingskortsluitings tydens aangedrewe werking?

A: Die ingeboude senderkragtoevoer bevat ’n interne stroombeperkingskring wat op 25 mA per kanaal beperk is. Gevolglik voorkom ’n kortsluiting in die veldbedrading buitensporige stroomtrekking sonder om sentrale kragtoevoerbronne te laat uitskakel.

V: Kan 2-draad- en 4-draad-veldinstrumente gelyktydig aan dieselfde module gekoppel word?

A: Ja, elke invoerkanaal word onafhanklik op hardeware- en bedradingsvlak opgestel, sodat veldtegnici 2-draad-senderlusse en selfaangedrewe 4-draad-instrumentasie oor die 16 beskikbare kanale kan meng.

V: Word warmvervanging vir hierdie module tydens redundante DCS-werking toegelaat?

A: Ja, wanneer dit in ’n dubbelredundante paar gebruik word, kan instandhoudingspersoneel ’n aflyn-module uithaal en vervang terwyl die gekoppelde aanlynkaart aktiewe data-insameling handhaaf sonder om prosesbeheerlusse te onderbreek.

Riglyne vir veldinstallasie

• Verifieer dat die FIO-basisplaatgleuf se krag afgeskakel is, of bevestig dat die terrein se veiligheidsprotokolle vir warmvervanging volledig nagekom word voordat die module ingesit word.
• Belyn die module stewig met die basisplaat se geleiderails en druk totdat die agterste agtervlakverbindings en sluitgrendels in posisie klik.
• Stroop die veldgeleier se isolasie tot die presiese strooplengte voordat drade in die drukklampklemme op die ATA4S-00-klemblok geplaas word, om blootgestelde metaal te vermy.
• Lei 4-20 mA-veldinstrumentbedrading weg van hoëspannings-WS-kabels, veranderlikefrekwensie-aandrywers en swaar induktiewe laste om elektromagnetiese koppeling te voorkom.
• Aard kabelskermafvoere by ’n enkele punt op die DCS-stelsel se aardstaaf eerder as om hulle te laat sweef, om gemeenskaplike-modus-elektriese geraas oor geïsoleerde invoerkanale te onderdruk.
