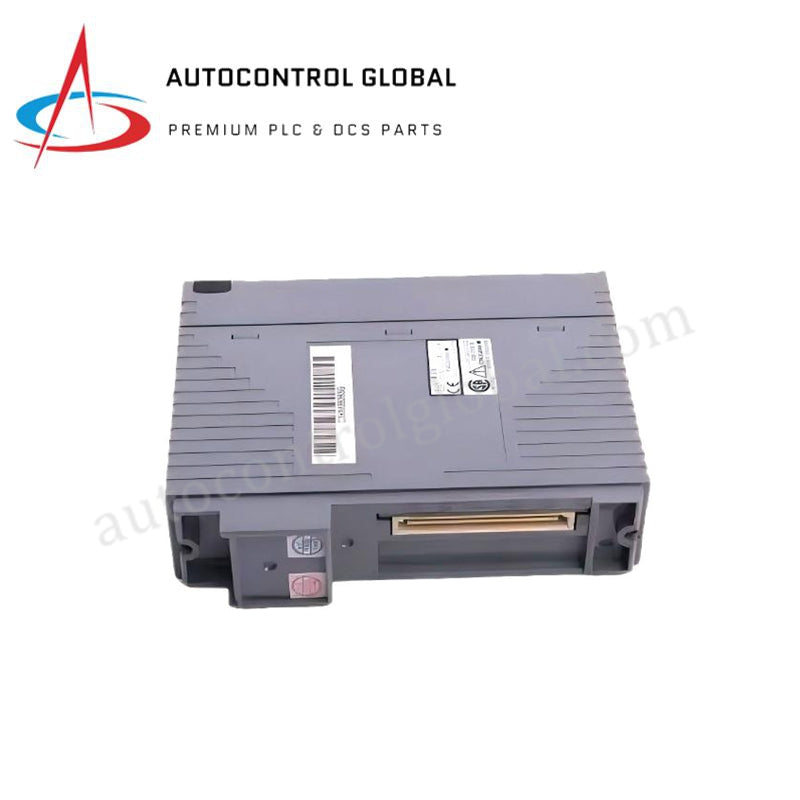

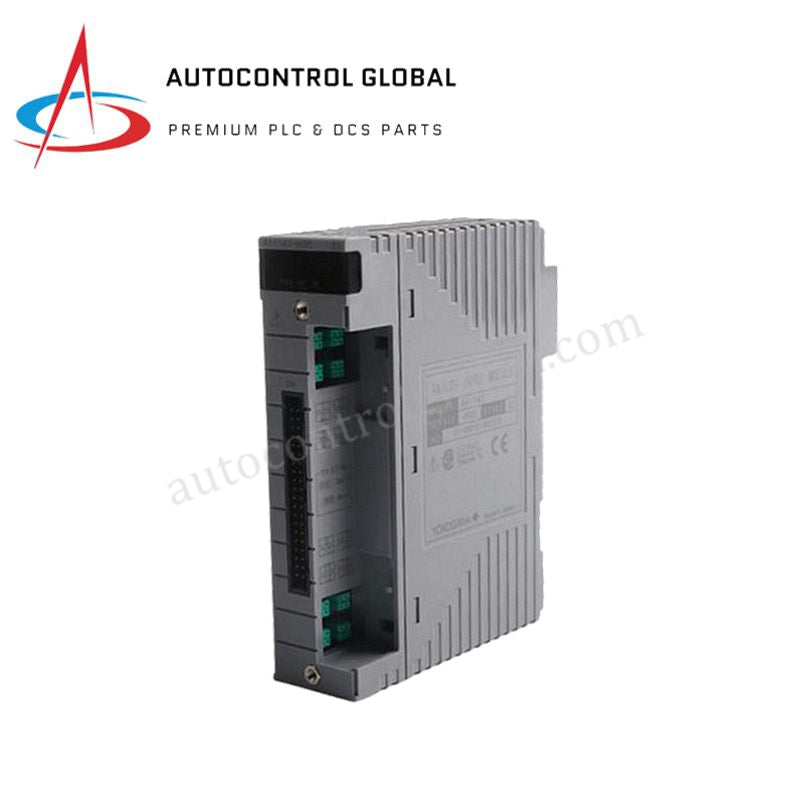

Yokogawa AAI543-H50/K4A00 CENTUM analooguitsetmodule
Manufacturer: Yokogawa
-
Part Number: AAI543
Condition：New with Original Package
Product Type: Analoog-uitsetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI543-H50/K4A00-analooguitsetmodule
Die Yokogawa AAI543-H50/K4A00 (AAI543-analooguitsetmodule), wat op 4-20 mA-stroomuitset in Yokogawa CENTUM VP-, CENTUM CS- en FIO-stelsels gekonfigureer is, verskaf direkte fisiese/elektriese uitvoering. Dit skakel digitale beheeropdragte van die veldbeheerstasie om na deurlopende analooglusse om beheerkleppe, posisioneerders en aktuators oor kritieke prosesnodusse aan te dryf. Die eenheid integreer digitale HART-protokol-oorlegvermoëns, terwyl dit intydse, deterministiese stroomlusopdaterings handhaaf sonder om lus-kanaalisolasie in te boet.
Agtervoegsel-ontleding en modelmatriks
| Kodesegment | Kode | Tegniese beskrywing |
|---|---|---|
| Basismodel | AAI543 | Analooguitsetmodule (4 tot 20 mA, 16-kanaal, geïsoleer) |
| Kommunikasie | -H | Met digitale kommunikasie (HART-protokol) |
| Ontploffingsbeskerming | 5 | Standaard oorskakelreaksie in ’n redundante konfigurasie sonder ontploffingsbeskerming |
| Stelselopsie | 0 | Basiese tipe |
| Opsiekodes | /K4A00 | Sluit KS-kabelkoppelvlakadapter in (model ATK4A-00 vir aansluiting van AEA4D-terminaalbord) |
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | AAI543-H50/K4A00 |
| Handelsmerk | Yokogawa |
| Oorsprong | Indonesië |
| Gewig | 0.37 kg |
| Afmetings | Standaard FIO-modulevoetspoor |
| Bedryfstemperatuur | -20 tot +70 grade C |
| Stroomverbruik | 230 mA by 5 VDC, 540 mA by 24 VDC |
| Uitsetkanale | 16 kanale (geïsoleer) |
| Uitsetseinreeks | 4-20 mA DC (uitgebreide reeks 0-21.6 mA) |
| Uitsetakkuraatheid | +/-48 uA |
| Temperatuurdrif | +/-16 uA / 10 grade C |
| Toelaatbare lasweerstand | 0 tot 750 ohm |
| Data-opdateringstydperk | 10 ms |
| Oopkringbespeuring | Minder as 0.65 mA |
| Weerstaanbare spanning | 1500 VAC vir 1 minuut (uitset na stelsel) |
| Redundansie | Ondersteuning vir dubbelredundansie met standaard oorskakelreaksie |
Prosesbeheer- en HART-lusisolasie-eienskappe
Die module implementeer 1500 VAC galvaniese kanaal-na-stelsel-isolasie, wat voorkom dat veldkant-grondlusse en gemeenskapmodusgeraas die stelselkant se verwerkingslogika versteur. Deur 4-20 mA HART-protokolkommunikasie oor al 16 uitsetkanale te integreer, maak die hardeware tweerigting-digitale data-uitruiling moontlik—waardeur batebestuurstelsels slimposisioneerderdiagnostiek kan navraag doen sonder om primêre beheerseine te versteur. Elke kanaal word binne ’n 10 ms-dataopdateringsiklus opgedateer, wat die kort lus-terugvoerreaksietye handhaaf wat vir presisie-aandrywing vereis word. Verder monitor oopkringbespeuringsmeganismes die uitsetstroom voortdurend en genereer diagnostiese foute wanneer die veldlusstroom onder 0.65 mA daal.
Gereelde vrae
V: Hoe reageer die module tydens dubbelredundante oorskakelsiklusse?
A: Die module voer ’n standaard oorskakelreaksie uit, wat verseker dat die sekondêre module die seinaandrywing naatloos oorneem sonder uitsetglitse of lusonderbrekings wanneer dit in gepaarde redundante gleuwe gekonfigureer is.
V: Wat is die maksimum lasweerstand wat die analooguitsetaandrywer kan hanteer?
A: Die uitsettrap dryf stroomladings tot 750 ohm onder volle 20 mA-bedryfstoestande, wat lang kabelroetes en hoë-impedansie-klepposisioneerders akkommodeer.
Riglyne vir veldinstallasie
Veldtegnici moet die module stewig in die aangewese FIO-noduseenheidgleuf plaas om die agtervlak-kragkontakte vas te maak voordat veldlusse aangeskakel word. Wanneer veldbedrading via die ATK4A-00 KS-kabelkoppelvlakadapter verbind word, moet ingenieurs meerdraadige, afgeskermde kabels apart van hoëspannings-WIS-lyne roeteer om induktiewe koppeling te voorkom. Tegnici behoort alle afskermingsdreindrade by ’n enkele punt te aard, gewoonlik die stelselkabinet se aardbus, en moet verseker dat kabelterminaalskroewe behoorlik vasgedraai is om lae kontakweerstand te handhaaf. Daarbenewens moet veldinstalleerders verifieer dat die totale lusweerstand binne die reeks van 0 tot 750 ohm bly om versadiging van die uitsetaandrywer tydens 21.6 mA-volskaalbedryf te voorkom.
