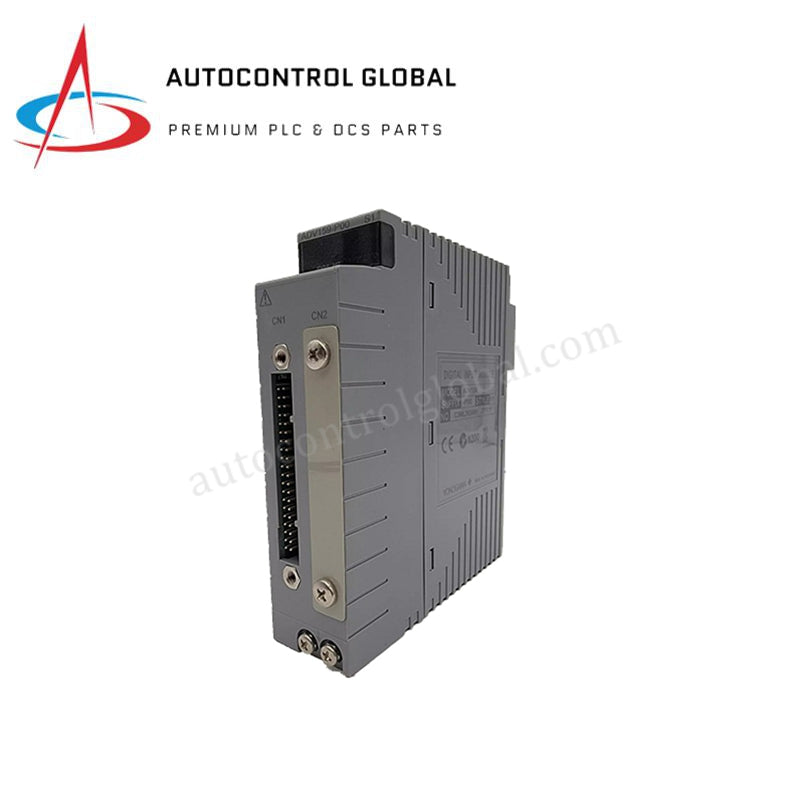

Yokogawa AAI835-H00-S2 CENTUM analoog I/O-module
Manufacturer: Yokogawa
-
Part Number: AAI835-H00-S2
Condition：New with Original Package
Product Type: Analoog I/O-modules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI835-H00-S2 analoog I/O-module
Die Yokogawa AAI835-H00-S2, ook as die AAI835-analoog I/O-module gekatalogiseer, funksioneer as ’n toegewyde hardewarekomponent vir 4-20 mA-stroomlusverkryging en klepaktuatorbeheer binne Yokogawa CENTUM VP- en FIO-nodusplatforms. Dit lewer 4 geïsoleerde analoog-insetkanale en 4 geïsoleerde analoog-uitsetkanale op ’n enkele modulevoetspoor, terwyl deurlopende intydse proseslusopdatering sonder grondlusinterferensie gehandhaaf word.
Agtervoegsel-ontleding en modelmatriks
| Codesegment | Kode | Tegniese beskrywing |
|---|---|---|
| Basismodel | AAI835 | Analoog I/O-module (4 tot 20 mA, 4-kanaal-inset / 4-kanaal-uitset, geïsoleerde kanale) |
| Kommunikasie | -H | Met digitale kommunikasie (HART-protokol) |
| Ontploffingsbeskerming | 0 / 5 | 0 = Basiese tipe (geen ontploffingsbeskerming) / 5 = Nie-ontvlambare tipe |
| Stelselopsie | 0 | Basiese konfigurasie |
| Styl / agtervoegsel | -S2 / /K4A00 | S2 = Stelselkonfigurasie-agtervoegsel; /K4A00 = Sluit KS-kabelkoppelvlakadapter in (model ATK4A-00) |
Hardewarespesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | AAI835-H00-S2 |
| Handelsmerk | Yokogawa |
| Oorsprong | Japan |
| Gewig | 0.3 kg |
| Afmetings | Standaard FIO I/O-modulewydte |
| Bedryfstemperatuur | -20 tot +70 grade C |
| Kragverbruik | 360 mA by 5 VDC, 450 mA by 24 VDC |
| Insetkanale | 4 kanale (geïsoleer) |
| Uitsetkanale | 4 kanale (geïsoleer) |
| I/O-seinbereik | 4-20 mA DC |
| Insetweerstand (krag AAN) | 290 ohm (by 20 mA) tot 450 ohm (by 4 mA) |
| Insetweerstand (krag AF) | 500 kohm of groter |
| Insetakkuraatheid | +/-16 uA |
| Uitsetakkuraatheid | +/-48 uA |
| Toelaatbare insetstroom | 25 mA |
| Toelaatbare uitsetlasweerstand | 0 tot 750 ohm |
| Voorsieningskrag vir sender | 15.0 VDC of hoër by 20 mA |
| Weerstandspanning | 500 VAC vir 1 minuut (tussen I/O en stelsel, tussen kanale) |
| Data-opdateringsperiode | 10 ms |
Prosesbeheer- en HART-lus-isolasie-eienskappe
Die module implementeer galvaniese isolasie van kanaal tot kanaal en van kanaal tot stelsel, gegradeer op 500 VAC, om geraasvoortplanting en gemeenskaplike-modus-spanningsafwykings oor veldbedrading uit te skakel. Dit integreer ondersteuning vir die 4-20 mA HART-lusprotokol, wat tegnici in staat stel om hoëfrekwensie digitale FSK-kommunikasieseine oor tradisionele analoogstroomlusse te stuur sonder om die primêre prosesveranderlike te versteur. Interne koue-aansluiting- en luskragmoniteringskringe verseker presiese sendersein-kondisionering, terwyl ’n toegewyde 10 ms-datahernuwingstydperk deterministiese beheerreaksies vir kritieke finale beheerelemente van die lus aandryf.
Gereelde vrae
V: Hoe handhaaf die AAI835-H00-S2 seinintegriteit wanneer veldkrag daal?
A: Die module toon ’n insetweerstand van 500 kohm of hoër tydens krag-AF-toestande, wat voorkom dat veldsenderlusse aangrensende stroombane oorlaai of gedeelde kragbusse destabiliseer.
V: Wat is die isolasiedrempel tussen individuele inset- en uitsetkanale op hierdie module?
A: Elke kanaal beskik oor galvaniese isolasie wat 500 VAC vir ’n volle 1 minuut tussen individuele kanale kan weerstaan, asook tussen veldsybedrading en stelsel-agtervlaklogika.
Riglyne vir veldinstallasie
Ingenieurs moet die module stewig in die toegewyde FIO-nodusbasiseenheidgleuwe plaas om wisselvallige agtervlakverbindings tydens vibrasie te voorkom. Wanneer veldseinlyne gelei word, moet tegnici deurlopende skermdekking handhaaf en alle dreineringsdrade by ’n enkele punt aard, gewoonlik by die stelselkabinet se aardstaaf, om grondlusstroompaaie uit te skakel. Veldtegnici moet 4-20 mA-lusse met gedraaide-paar-skermgeleiers bedraad en ’n minimum inskakeling van 5 drade op pypingange verseker om die integriteit van die indringingsbeskerming te handhaaf. Daarbenewens moet ingenieurs verseker dat eksterne luslaste nie die 750 ohm-drempel op analoog-uitsetkanale oorskry nie, om stroomdrywingversadiging tydens volskaalse 20 mA-aanvraag te voorkom.
