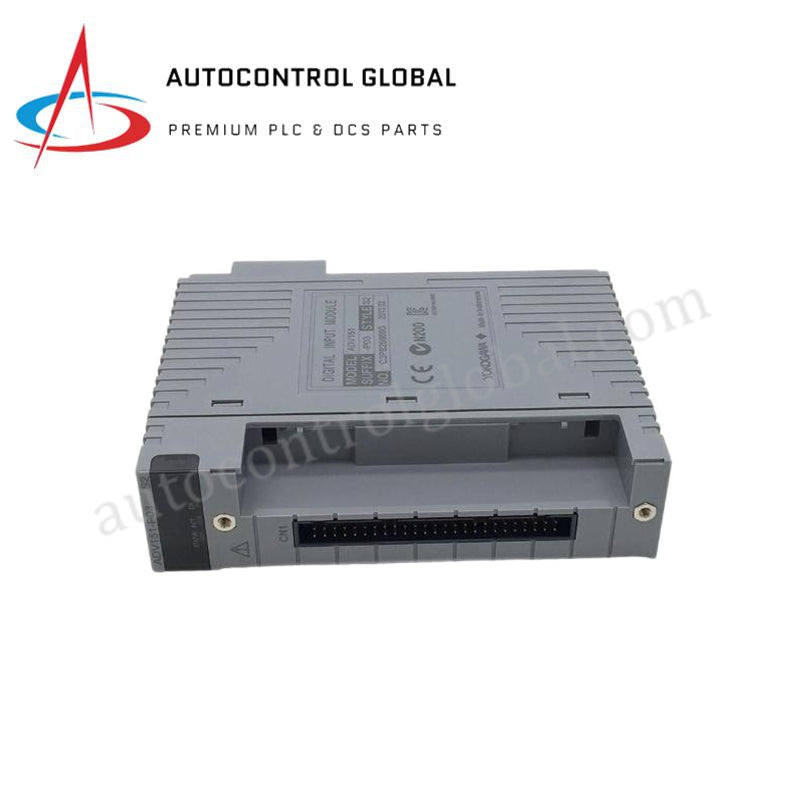

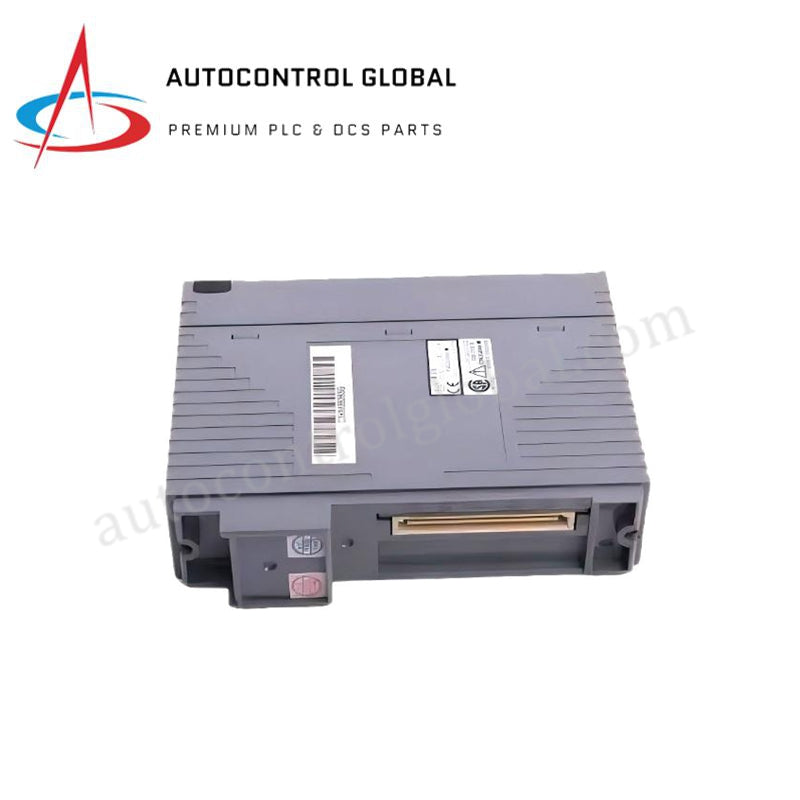

Yokogawa ADV142 CENTUM CS/VP digitale insetmodules
Manufacturer: Yokogawa
-
Part Number: ADV142
Condition：New with Original Package
Product Type: Digitale Insetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV142 digitale invoermodules
Die Yokogawa ADV142-S02 S1, ook as die ADV142-digitale invoermodule gekatalogiseer, dien as ’n toegewyde hardewarekomponent vir die verwerking van hoëspanning-veldseine binne Yokogawa CENTUM CS- en CENTUM VP-verspreide beheerstelselplatforms.
Hardeware-spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Model | ADV142 (Variant: ADV142-S02 S1) |
| Handelsmerk | Yokogawa |
| Oorsprong | VSA |
| Gewig | 0.3 kg |
| Afmetings | 107.5 mm x 130 mm x 32.8 mm |
| Bedryfstemperatuur | 0 tot 55 grade C |
| Kragverbruik | 500 mA by 5 VDC |
| Invoerkanaal | 16 kanale |
| Gegradeerde invoerspanning | 200 tot 240 V AC, 50/60 Hz |
| Invoer-AAN-spanning | 160 V AC (226 V-piek) tot 264 V AC (373 V-piek) |
| Invoer-AF-spanning | <= 40 V AC (56 V-piek) |
| Tipiese invoerstroom | 6.2 mA per kanaal by 240 V AC, 60 Hz |
| Kanaal-tot-kanaal-isolasie | Gemeenskaplik elke 8 kanale |
| Weerstandspanning | 2 kV AC vir 1 minuut (sein na stelsel), 1.35 kV AC tussen gemeenskaplike aansluitings |
Prosesbeheer- en kanaal-tot-kanaal-isolasie-argitektuur
Yokogawa CENTUM CS- en CENTUM VP-argitektuur integreer kanaal-tot-kanaal-isolasie en robuuste invoerfilterkringe direk binne die module se basisplaat om aardlusse oor veldinstrumentasienetwerke te voorkom. Die module voer seinvoorbereiding uit vir hoëspanning-AC-digitale statusinsette en lei galvaniese isolasiepaadjies deur interne optiese koppeltoestelle. Hierdie optiese isoleerders weerstaan kortstondige stootspannings van tot 2 kV AC vir 1 minuut tussen veldkant-veldbedrading en agtervlakbeheerverwerking. Verder voorkom geïsoleerde groepe wat in gemeenskaplike aansluitings van 8 kanale georganiseer is dat gelokaliseerde elektriese foute of verskuiwings in die veldneutraal na aangrensende stelselverwerkingskanale versprei.
Gereelde vrae
V: Ondersteun die module dubbel-oorbodige hardewarekonfigurasies op die agtervlak?
A: Ja, twee ADV142-modules kan in aangrensende gleuwe op ’n dubbel-oorbodige geneste basisplaat geplaas word om deurlopende digitale statusmonitering te handhaaf sonder onderbreking indien een module hardewarefout ondervind.
V: Watter kabelkoppelvlakke verbind veldbedrading met die module?
A: Veldverbindings word via drukklam-terminalklemme op toegewyde terminaalblokke gelei, of deur gespesialiseerde AKB333-kabels wat direk met AEC4D-terminaalborde verbind.
Riglyne vir veldinstallasie
Maak seker dat krag van veldkringe verwyder is voordat bedrading gedoen word, om elektriese skok van 200-240 V AC-lyne te voorkom. Lei veldkabels weg van hoëstroom-motorgeleiers om kapasitiewe koppeling en geraasinduksie in invoerkanale te voorkom.
Wanneer verbindings beëindig word, maak individuele geleiers in drukklam-terminalklemme vas en handhaaf toepaslike kruip- en klaringsafstande oor gemeenskaplike groeperings. Verbind veldseinskerms by ’n enkele aardingspunt aan die stelselkaskade se aardingsbalk om steuring deur aardpotensiaal te onderdruk.
Verifieer dat die agtervlak se grendelmeganismes heeltemal sit wanneer die module in die subrakgleuf vasgesluit word, om deurlopende kragtoevoer en stewige kontak oor agtervlakseinlyne te verseker.
