Yokogawa ADV151-P63/D5A00 FIO-reeks digitale insetmodules
Manufacturer: Yokogawa
-
Part Number: ADV151-P13
Condition：New with Original Package
Product Type: Digitale insetmodules
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

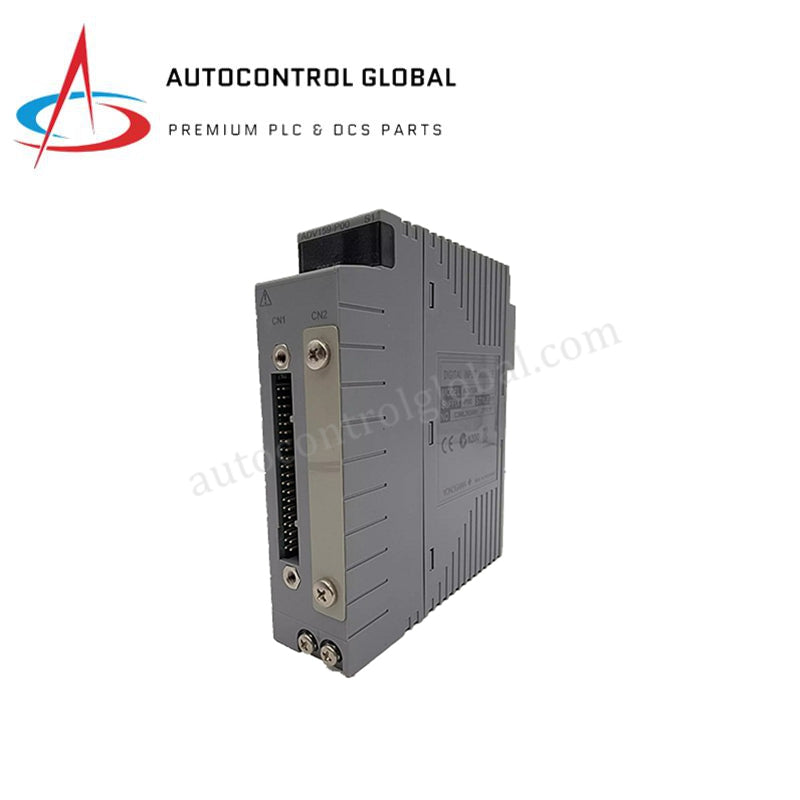

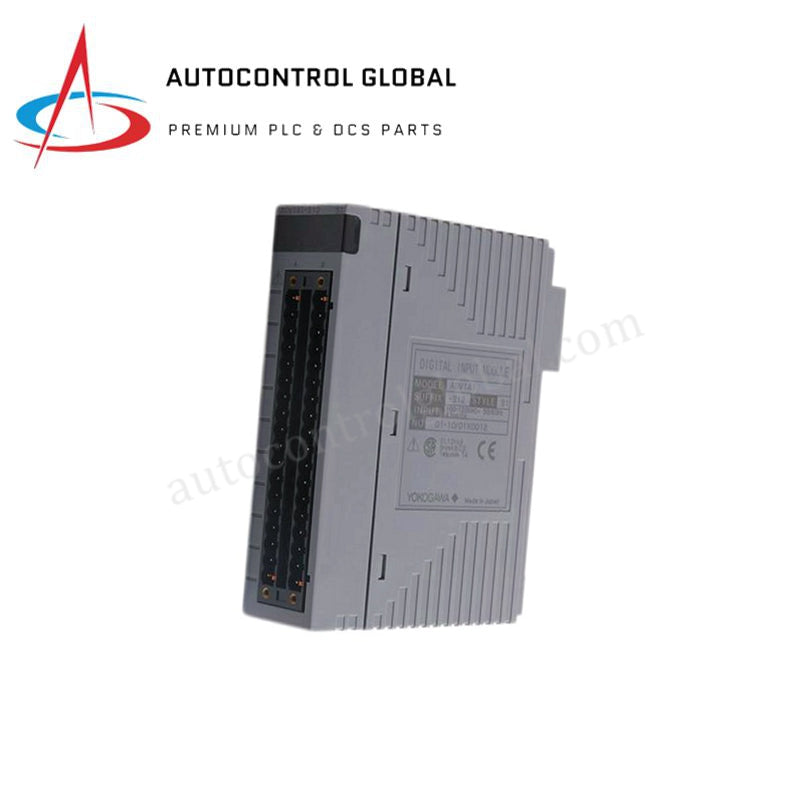

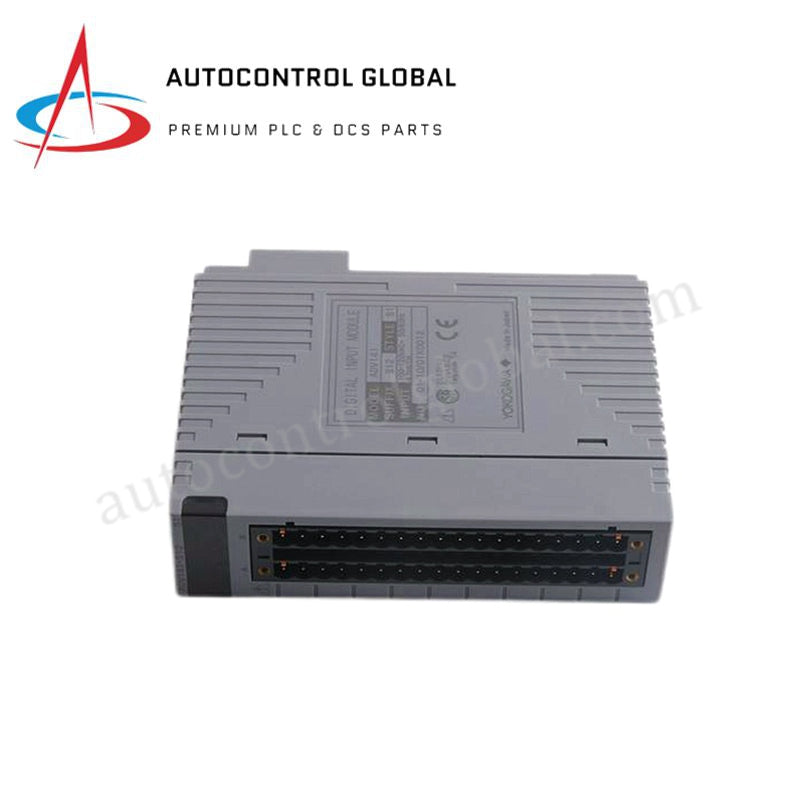

Yokogawa ADV151-P63/D5A00 digitale-invoermodule
Die ADV151-P63/D5A00 is ’n 32-kanaal-digitale-invoermodule wat deur Yokogawa vervaardig word as ’n bygewerkte plaasvervanger vir die ouer ADV151-P13/D5A00-eenheid. Hierdie module is ontwerp vir CENTUM-verspreide beheerstelsels en verkry en monitor 24 V DC-diskrete AAN/AF-seine vanaf veldtoestelle soos eindskakelaars en drukknoppies. Hierdie spesifieke konfigurasie bevat statusvertoon-LED’s, ’n korrosiebestande laag volgens ISA Standard G3, ’n uitgebreide bedryfstemperatuurreeks en ’n geïntegreerde KS-kabelkoppelvlakadapter.
Kernargitektuur en seinverwerking
Hierdie module het 32 geïsoleerde insetkanale wat teen ’n nominale spanning van 24 V DC werk, met ’n sink- of bronkonfigurasie. Seine word oor twee afsonderlike gemeenskaplike aansluitings gedeel, met 16 kanale per aansluiting. Die insetkring aktiveer by spannings tussen 18 en 26.4 V DC en registreer ’n AF-toestand by 5.0 V DC of minder, terwyl ’n konstante insetstroom van ongeveer 4.1 mA per kanaal gehandhaaf word.
Reaksietyd en elektriese isolasie
Statusinsette word deur die module verwerk met ’n maksimum reaksietyd van 8 ms om betroubare monitering van diskrete gebeurtenisse te verseker. Elektriese isolasie word tussen veldinsette en die interne stelselargitektuur gehandhaaf, wat beheerderhardeware teen kortstondige spanningspieke beskerm. Die module trek ’n maksimum stroom van 500 mA vanaf die interne 5 V DC-bus wat deur die rak voorsien word.
Agtervoegsel- en opsiekonfigurasie
Die basismodel ADV151 verteenwoordig ’n 32-kanaal-digitale-invoermodule, terwyl die -P-agtervoegsel die standaard-hardewarestyl aandui. Die agtervoegsel syfer 6 dui op statusvertoon-LED’s sonder ontploffingsbeskermingsertifisering. Die syfer 3 dui op voldoening aan die ISA Standard G3-vereistes vir strawwe omgewings, tesame met ’n uitgebreide bedryfstemperatuurreeks van -20 deg C tot 70 deg C.
Koppelvlak- en stelselversoenbaarheid
Die /D5A00-opsiekode voeg ’n toegewyde KS-kabelkoppelvlakadapter, model ATD5A-00, by om verbinding met eksterne 32-kanaal digitale bekabeling te vergemaklik. Die eenheid is fisies en funksioneel versoenbaar met standaard Yokogawa FIO-monteereenhede en ondersteun dubbel-oortollige ontplooiingskonfigurasies om die beskikbaarheid van beheerstelsels in kritieke industriële toepassings te verbeter.
| Parameter | Spesifikasie |
|---|---|
| Model | ADV151-P63/D5A00 |
| Handelsmerk | Yokogawa |
| Produkreeks | FIO-reeks |
| Moduletipe | Digitale insetmodule |
| Aantal insetkanale | 32 kanale |
| Gegradeerde insetspanning | 24 V GS |
| Tipe insetsein | Digitale AAN/AF (sink/bron) |
| Inset-AAN-spanning | 18 tot 26.4 V GS |
| Inset-AF-spanning | 5.0 V GS of minder |
| Insetstroom | 4.1 mA per kanaal |
| Maksimum toelaatbare insetspanning | 30 V GS |
| Insetreaksietyd | 8 ms of minder |
| Stroomverbruik | 500 mA by 5 V GS |
| Bedryfstemperatuurreeks | -20 grade C tot 70 grade C |
| Omgewingsbedekking | ISA-standaard G3 |
| Geassosieerde adapter | Model ATD5A-00 (KS-kabelkoppelvlak) |
| Direkte vervanging vir | ADV151-P13/D5A00 |
| Versendingsgewig | 2 kg |
Gereelde vrae
V: Is die ADV151-P63/D5A00 ’n direkte fisiese en funksionele vervanging vir die ouer ADV151-P13/D5A00? A: Ja, hierdie eenheid is die amptelike fabrieksvervanging en pas in presies dieselfde FIO-monteringsgleuwe en bedradingskonfigurasies, met verbeterde temperatuurgraderings en G3-bedekking.
V: Wat sluit die /D5A00-opsiekode in? A: Die /D5A00-opsie sluit die ATD5A-00 KS-kabelkoppelvlakadapter in om direkte verbinding met bestaande 32-kanaalveldtermineringsamestellings moontlik te maak.
V: Ondersteun hierdie module oortollige beheerderopstellings? A: Ja, die ADV151-reeks ondersteun dubbel-oortollige konfigurasies wanneer dit in versoenbare Yokogawa CENTUM-node-eenhede geïnstalleer word.
