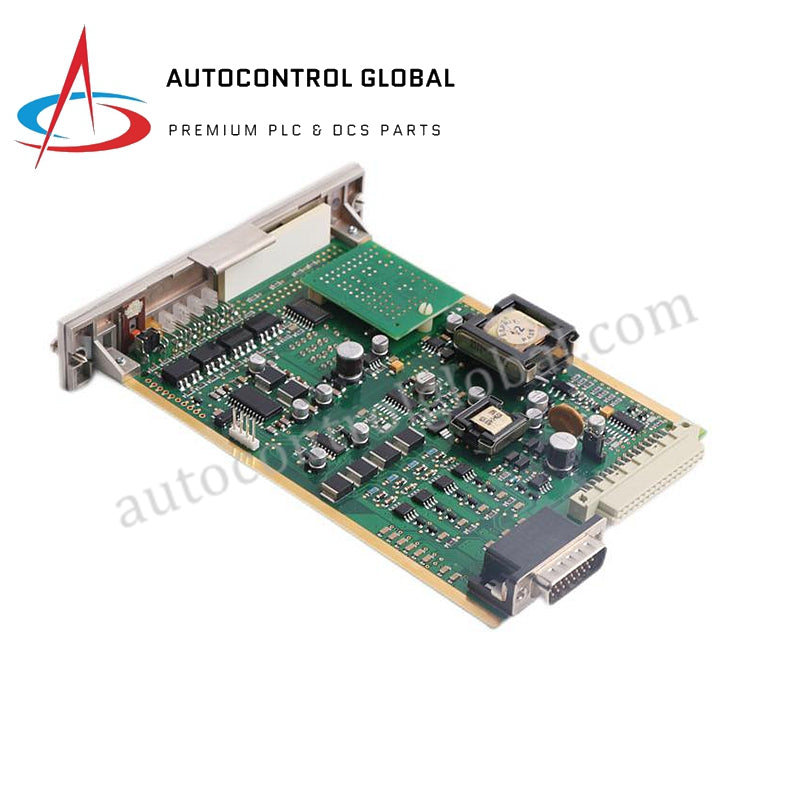

05704-A-0145 | بطاقة تحكم هانيويل بأربعة قنوات

الوصف

05704-A-0145 هي بطاقة تحكم من Honeywell بأربعة قنوات لمداخل كاشف الغاز 4–20 مللي أمبير.

الوظائف

• التحكم: يوفر التحكم، العرض، والتنبيه لما يصل إلى أربعة كاشفات غاز

• التكوين: مصدر تيار المستشعر

• نطاق إشارة القياس: 0 إلى 25 مللي أمبير (خطي)

الطاقة

• استهلاك الطاقة: 8.3 واط كحد أقصى، 7.5 واط نموذجي

• جهد خرج الحلقة المغذاة: معزول 24 فولت ±5%، 25 مللي أمبير كحد أقصى

• خرج إمداد المرسل: لا يوجد

• حماية الحلقة: دائرة قصر، دائرة مفتوحة ±50 فولت

المواصفات الكهربائية

• أقصى مقاومة خط: 500 أوم بما في ذلك المستشعر

• جهد عزل الانهيار: > ±50 فولت تيار مستمر إلى النظام 0 فولت

الأبعاد والوزن

• الارتفاع: 132 مم

• العرض: 25 مم

• العمق: 172 مم

• الوزن: 170 جم
