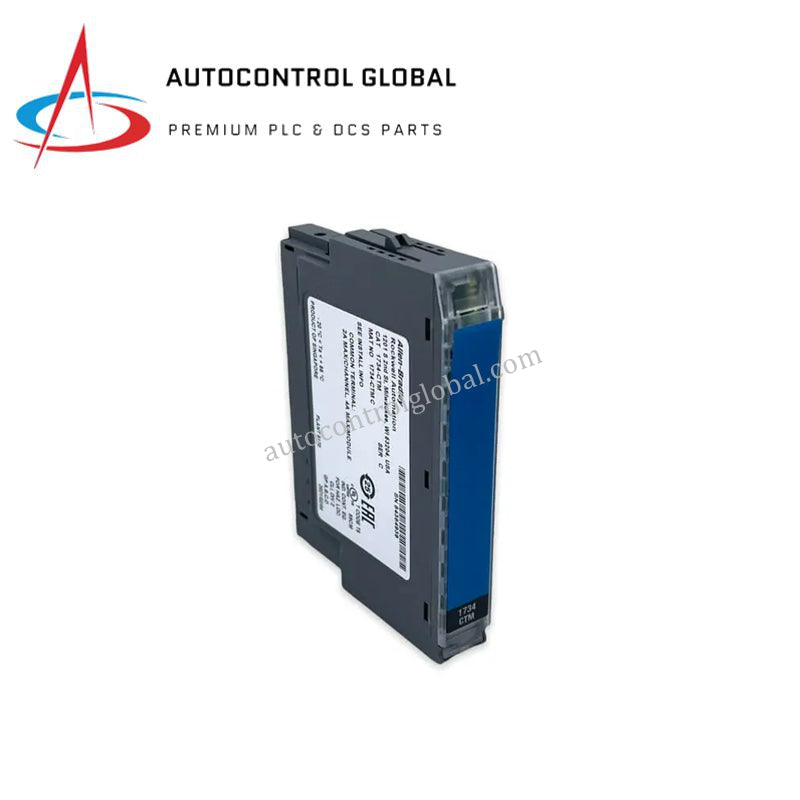

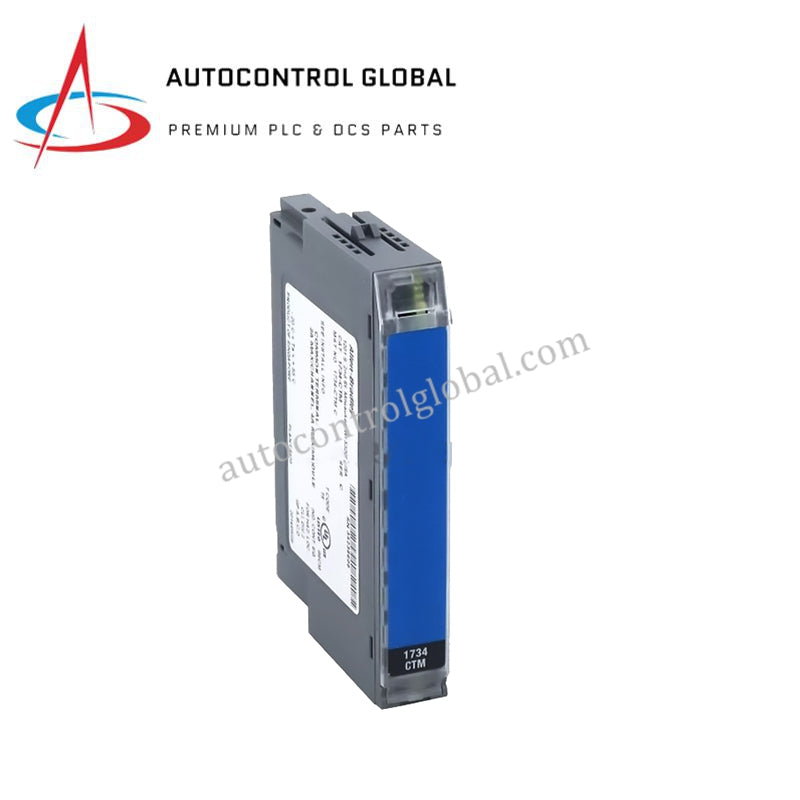

1734-CTM | ألين-برادلي | وحدة التوصيل المشتركة لنقطة الإدخال/الإخراج

وصف المنتج

يُعد Allen-Bradley 1734-CTM وحدة طرفية مشتركة من نظام POINT I/O من شركة Rockwell Automation، مصممة لتوسيع وتبسيط التوصيلات الميدانية في أنظمة Bulletin 1734 POINT I/O. هذه الوحدة لا توفر قنوات إدخال أو إخراج؛ بل تقدم نقاط طرفية إضافية تسمح لأجهزة ميدانية متعددة بمشاركة التوصيلات المشتركة مثل الطاقة، والمحايد، والأرضي، أو خطوط العودة.

من خلال تخفيف التوصيلات المشتركة من وحدات الإدخال/الإخراج، تحسن 1734-CTM تنظيم الخزانة، وتقلل من ازدحام الأسلاك، وتعزز سهولة الصيانة. عادةً ما تُركب بجانب وحدات POINT I/O على قاعدة طرفية 1734-TB أو 1734-TBS، وهي مناسبة تمامًا للتطبيقات التي تتطلب توزيع طاقة ميدانية مشتركة.

تدعم الوحدة كلًا من طاقة التيار المتردد والمستمر الميدانية، مما يجعلها مرنة للوحات التحكم ذات الفولتية المختلطة الشائعة في أنظمة التشغيل الآلي الصناعية.

المواصفات الفنية

• الطراز / رقم القطعة: 1734-CTM

• العلامة التجارية: Allen-Bradley (Rockwell Automation)

• خط الإنتاج: POINT I/O (النشرة 1734)

• نوع الوحدة: وحدة طرفية مشتركة

• الوظيفة: توصيلات طرفية مشتركة لطاقة الميدان والأسلاك المشتركة

• المؤشرات: لا يوجد

• موضع مفتاح التشغيل: 5

• مكان التركيب: قاعدة توصيل 1734-TB أو 1734-TBS

• تيار PointBus: لا يوجد

• استهلاك الطاقة: لا يوجد

• التبديد الحراري: لا يوجد

• جهد العزل:

• 250 فولت مستمر

• تم اختباره حتى 1600 فولت جذر تربيعي متوسط لمدة 60 ثانية

• جهد تزويد طاقة الحافلة الميدانية:

• 10–28.8 فولت تيار مستمر

• 120/240 فولت تيار متردد

• تصنيف تيار الخرج:

• 2 أمبير لكل نقطة

• 4 أمبير كحد أقصى لكل وحدة

• تيار تزويد طاقة الميدان: 4 أمبير لكل وحدة

• سعة الأسلاك: أسلاك نحاسية صلبة أو مجدولة بمقاس 22–14 AWG

• الأبعاد (الطول × العرض × الارتفاع): 7.55 × 1.2 × 5.6 سم

• الوزن: 0.1 كجم

• بيئة التشغيل: يتطلب تركيب داخل خزانة التحكم

• فئة المنتج: ملحقات وحدات التحكم المنطقي المبرمج / ملحقات POINT I/O

التطبيقات

يُستخدم 1734-CTM عادةً في أنظمة الإدخال/الإخراج الموزعة حيث تشترك عدة حساسات، ومشغلات، أو أجهزة إخراج في نفس مصدر طاقة الميدان. تشمل التطبيقات النموذجية لوحات تحكم الآلات، ومعدات التعبئة، وخطوط التجميع، وأنظمة التشغيل الآلي للعمليات حيث تكون التوصيلات النظيفة والمجزأة ضرورية.
