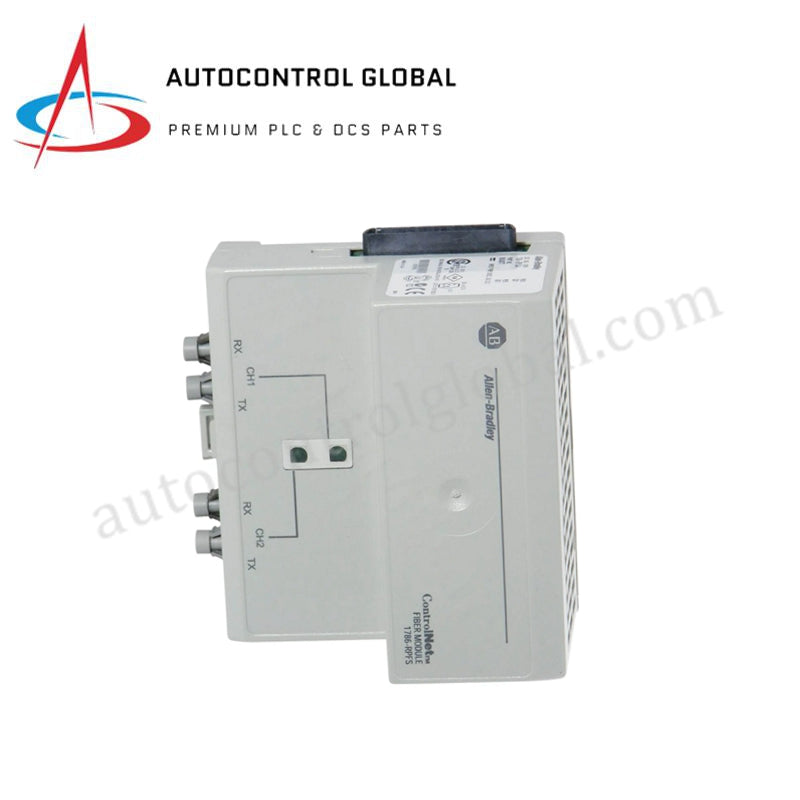

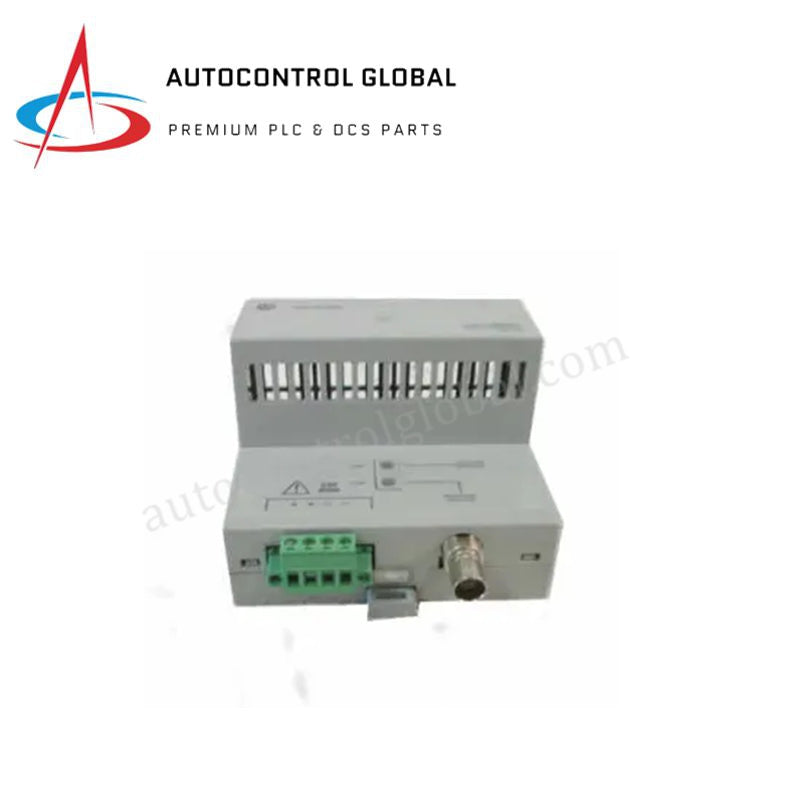

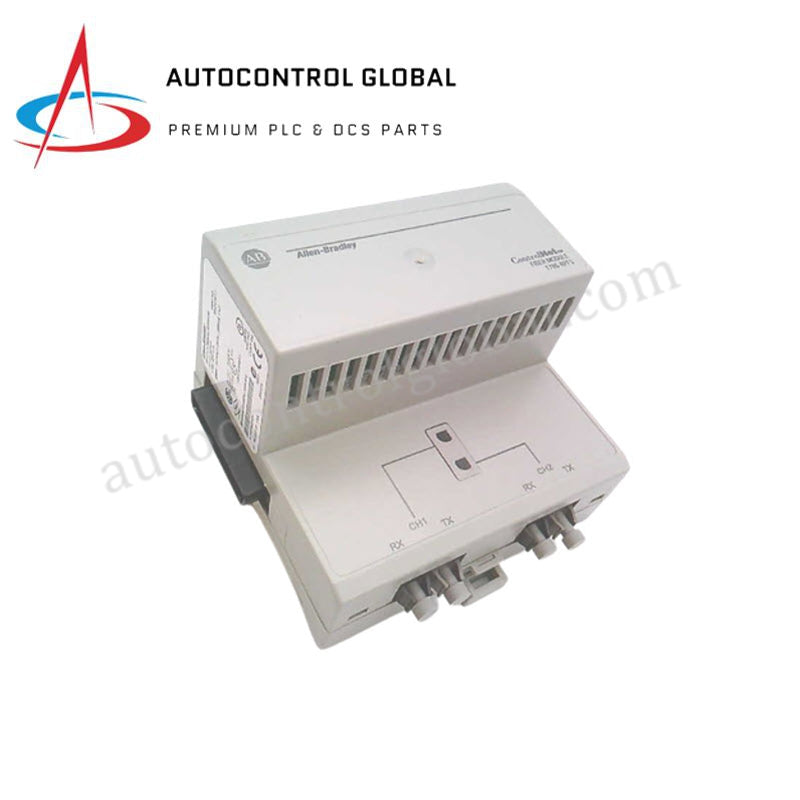

1786-RPFS ألين-برادلي | موصل التحكم ControlNet قابس الألياف

وحدة الألياف البصرية كنترول نت من سلسلة أ 1786-RPFS من ألين-برادلي

نظرة عامة على المنتج

تُعد وحدة 1786-RPFS (السلسلة أ) مكرّر ألياف بصرية عالي الاعتمادية لمسافات قصيرة من عائلة اتصالات كنترول نت من ألين-برادلي. تُصنع هذه الوحدة بواسطة روكويل أوتوميشن، وهي مصممة خصيصًا لربط مقاطع كنترول نت باستخدام وسط الألياف البصرية متعددة الأنماط. من خلال تحويل الإشارات الكهربائية إلى نبضات ضوئية، توفر وحدة 1786-RPFS عزلاً كهروستاتيكيًا كاملاً ومناعة ضد التداخل الكهرومغناطيسي (EMI)، وهو أمر حاسم للحفاظ على اتصال محدد في المنشآت التي تشهد نشاطًا مكثفًا للمحركات، أو تداخل اللحام، أو محركات التردد المتغير. تقوم الوحدة بتجديد الإشارة وإعادة توقيتها بنشاط، مما يسمح بنقل بيانات موثوق عبر مسافات متوسطة مع دعم طوبولوجيات شبكية مرنة.

المواصفات الفنية

تم تصميم وحدة 1786-RPFS لمعالجة الإشارات عالية السرعة داخل رفوف المكررات المعيارية.

• الشركة المصنعة: روكويل أوتوميشن / ألين-برادلي

• رقم الطراز: 1786-RPFS

• مراجعة العتاد: السلسلة أ

• نوع الوحدة: مكرّر ألياف بصرية (مسافة قصيرة إلى متوسطة)

• نوع الوسط: ألياف بصرية متعددة الأنماط (62.5/125 ميكرون موصى به)

• أقصى مسافة: حتى 3 كيلومترات (حوالي 1.86 ميل) حسب جودة الألياف والاتصالات

• نوع الموصل: موصلان من نوع ST (رأس مستقيم)

• طول الموجة الضوئية: 820 نانومتر

• تيار اللوحة الخلفية: 400 مللي أمبير عند 5 فولت تيار مستمر

• طوبولوجيات الشبكة: نجمة، حلقة، ونقطة إلى نقطة (عبر محولات المكرّر)

• معدل الاتصال: 5 ميجابت في الثانية (كنترول نت القياسي)

• درجة حرارة التشغيل: من 0°م إلى +60°م (32°ف إلى 140°ف)

• درجة حرارة التخزين: من -40°م إلى +85°م (-40°ف إلى +185°ف)

• مؤشرات الحالة: مصابيح LED لتشخيص حالة الوصلة الضوئية والطاقة

• الشهادات: مطابقة لمعايير CE، UL، CSA للبيئات الصناعية

الميزات الأساسية للأداء

• مناعة ضد التداخل الكهرومغناطيسي والراديوي: يضمن استخدام وسط الألياف البصرية حماية إشارة كنترول نت من الضوضاء الكهربائية، مما يمنع تلف حزم البيانات ويقلل من معدلات إعادة المحاولة في الشبكة في البيئات القاسية.

• تجديد الإشارة: على عكس المقسمات السلبية، تقوم وحدة 1786-RPFS بإعادة توقيت النبضات الرقمية لإزالة التذبذب، مما يضمن تلبية متطلبات الفتحة الزمنية المتزامنة الصارمة (NUT) في كنترول نت عبر مسافات طويلة.

• مرونة الطوبولوجيا: عند اقترانها بمحولة 1786-RPA، تتيح وحدة 1786-RPFS الانتقال السلس من الكوابل النحاسية المحورية إلى مقاطع الألياف البصرية، مما يمكن من إنشاء هياكل شبكية قوية على شكل نجمة أو حلقة ذاتية الإصلاح.

• تصميم موفر للطاقة: استهلاك منخفض للطاقة (400 مللي أمبير عند 5 فولت) يسمح بتركيب كثيف داخل رفوف المكررات المعيارية دون الحاجة إلى تبريد خاص.
