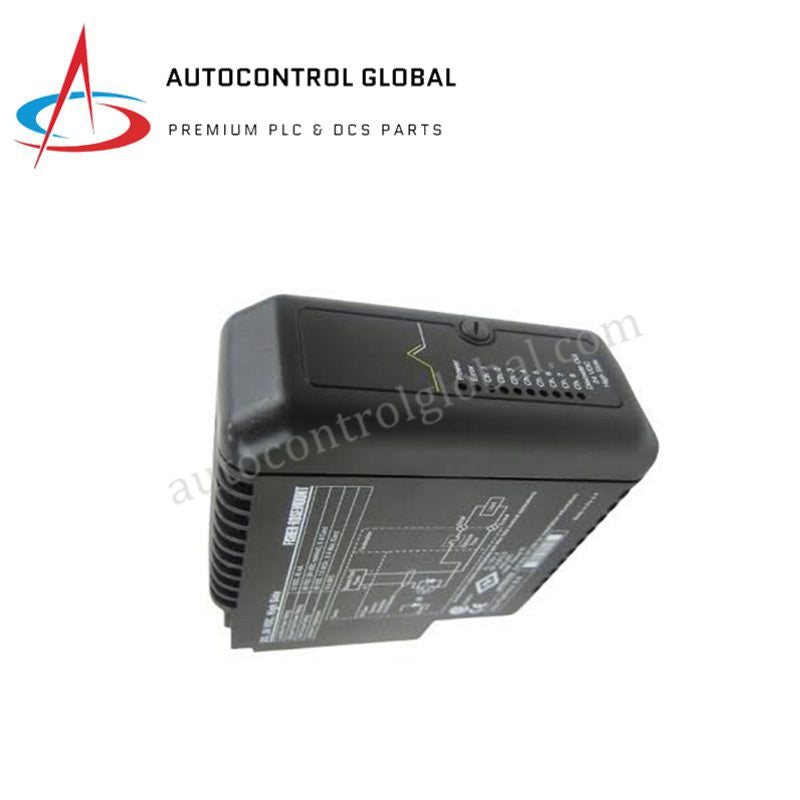

وحدة إدخال مزدوج حراري بـ8 قنوات Emerson KJ3002X1-BG2
Manufacturer: Emerson
-
Part Number: 12P1731X072
Condition：New with Original Package
Product Type: وحدات إدخال المزدوجات الحرارية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة المزدوج الحراري Emerson KJ3002X1-BG2 DeltaV
تعمل وحدة Emerson KJ3002X1-BG2، المُدرجة أيضًا باسم KJ3002X1-BG2 كوحدة إدخال تماثلية للمزدوج الحراري/الميلي فولت، كمكوّن عتادي مخصص لاكتساب إشارات درجة الحرارة والجهد المنخفض ضمن منصات نظام التحكم الموزع Emerson DeltaV.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | KJ3002X1-BG2 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.18 كجم |
| الأبعاد | 51 × 102 × 102 مم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | LocalBus: 12 VDC عند 150 mA |
| قنوات الإدخال | 8 قنوات إدخال تماثلية معزولة |
| أنواع الإشارات المدعومة | المزدوجات الحرارية (الأنواع J وK وT وE وR وS وB وN) وإشارات mV |
| نطاق الإدخال | من -10 mV إلى +75 mV |
| تصنيف طاقة المجال | طاقة مجال موزعة: 12 VDC عند 300 mA؛ دائرة المجال: 24 VDC عند 32 mA |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| حدود الصدمات والاهتزاز | الصدمات: موجة نصف جيبية بقوة 10 g لمدة 11 ms؛ الاهتزاز: 1 مم من القمة إلى القمة (2-13.2 Hz)، و0.7 g (13.2-150 Hz) |
| توافق النظام | نظام الإدخال/الإخراج DeltaV من السلسلة M |
| تصنيفات المواقع الخطرة | CE، UL، ATEX II 3 G، IECEx، الفئة I القسم 2 المجموعات A-D (المنطقة 2 / EEx nL IIC T4) |
التحكم في العمليات وتعويض الوصلة الباردة
توفر وحدة KJ3002X1-BG2 عزلًا بين القنوات للتخلص من تيارات حلقات التأريض وتقليل الضوضاء ذات النمط المشترك عبر توصيلات المستشعرات الصناعية. وتتضمن العتاد خوارزميات مدمجة لتعويض الوصلة الباردة (CJC) متوافقة مع مستشعرات درجة حرارة كتلة التوصيل الطرفية الخارجية، ما يضمن تحويلًا خطيًا من الميلي فولت إلى درجة الحرارة للأنواع J وK وT وE وR وS وB وN من المزدوجات الحرارية. وصُممت البطاقة لرقمنة الإشارات التماثلية بصورة مستمرة، فتتولى مهام تحجيم إشارات المزدوج الحراري بدلًا من وحدة التحكم المركزية عبر اللوحة الخلفية.
الأسئلة الشائعة
س: هل تدعم وحدة KJ3002X1-BG2 إزالة الوحدات وتركيبها أثناء التشغيل (التبديل السريع)؟
ج: نعم، تدعم الوحدة التبديل السريع عند تركيبها على حوامل طرفية متوافقة مع DeltaV I/O، ما يتيح صيانة العتاد أثناء التشغيل دون قطع طاقة اللوحة الخلفية عن بطاقات الإدخال/الإخراج المجاورة.
س: كيف تتعامل الوحدة مع تعويض الوصلة الباردة لتوصيلات المزدوج الحراري الميدانية؟
ج: تُنفَّذ عملية تعويض الوصلة الباردة بواسطة مستشعرات درجة حرارة CJC المدمجة في كتل التوصيل الطرفية المتوافقة مع DeltaV، والتي تنقل إشارات جهد المرجع المحيط مباشرةً إلى محول الإدخال الرقمي.
س: ما حدود جهد الإدخال عند قياس مصادر الميلي فولت الخام؟
ج: تقبل واجهة قياس الميلي فولت إشارات تيار مستمر مباشرة ضمن نطاق من -10 mV إلى +75 mV، مع الحفاظ على تحويل A/D عالي الدقة عبر القنوات الثماني جميعها.
إرشادات التركيب الميداني
ركّب الوحدة مباشرةً في موضع الحامل المخصص لوحدات الإدخال/الإخراج من السلسلة M ضمن DeltaV، مع التأكد من محاذاة دبابيس التوجيه الميكانيكية مع تكوين كتلة التوصيل الطرفية. مرّر أسلاك تمديد المزدوج الحراري عبر صواني أسلاك مخصصة، مع إبقاء خطوط الإشارة منفصلة ماديًا عن موصلات طاقة التيار المتردد عالية الجهد. تأكد من توصيل أسلاك تصريف التدريع بقضيب التأريض المخصص عند نقطة واحدة لمنع حلقات التأريض. وبالنسبة إلى التركيبات في المواقع الخطرة من الفئة I، القسم 2، أو المنطقة 2، تحقّق من توافق جميع التوصيلات الميدانية مع اللوائح المحلية الخاصة بالسلامة الجوهرية والتوصيلات الميدانية غير المسببة للاشتعال قبل توصيل طاقة النظام.
