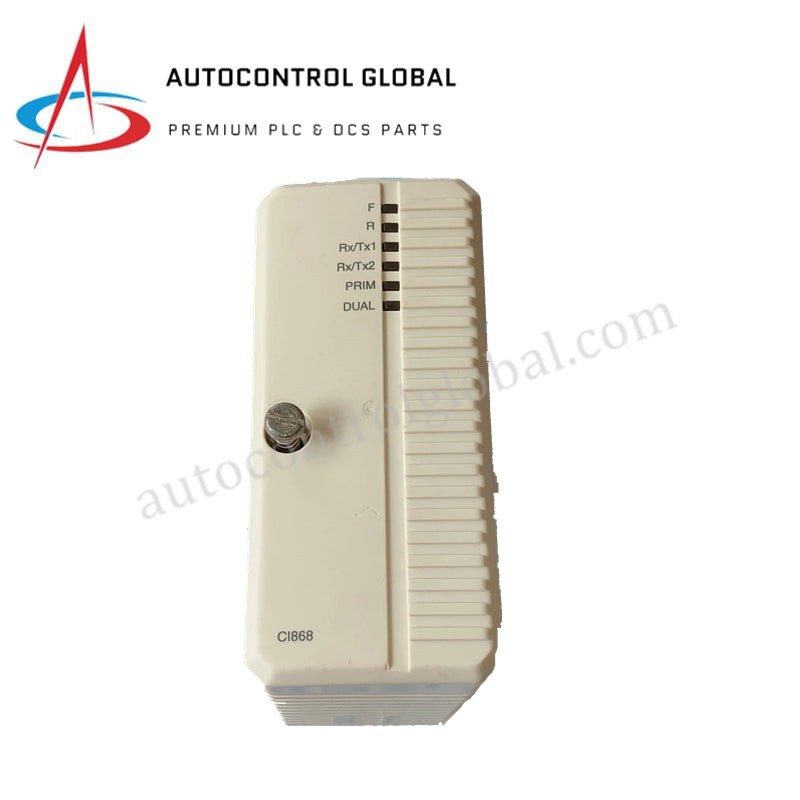

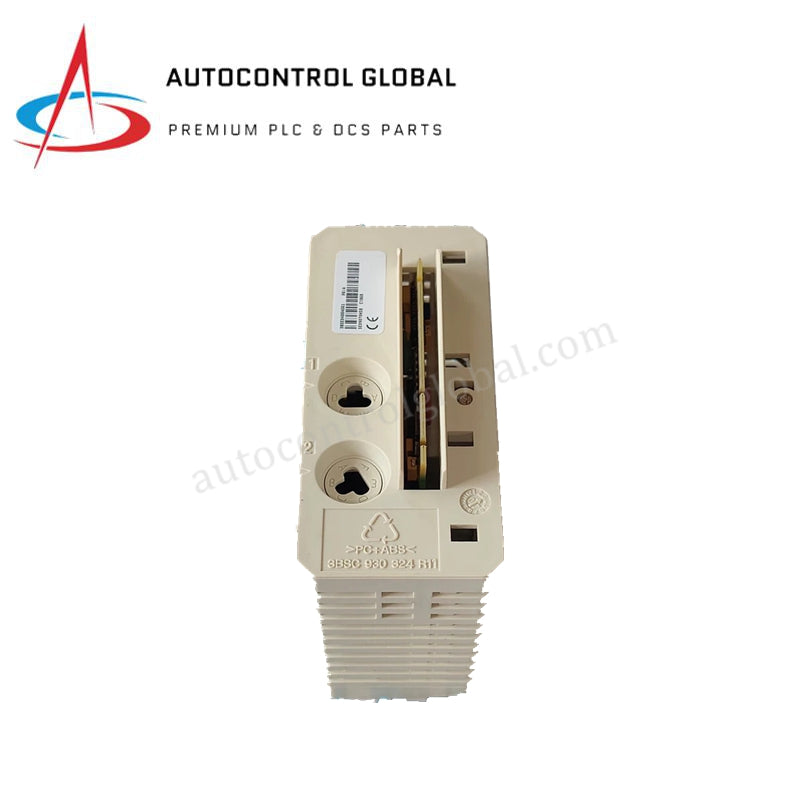

وحدة الاتصال ABB CI868K01 (3BSE048845R1) مع TP867

وصف المنتج

وحدة CI868K01 (رقم القطعة: 3BSE048845R1) هي وحدة واجهة اتصال متخصصة مصممة لدمج وحدات تحكم ABB AC 800M في بيئات توزيع الطاقة وأتمتة المحطات الفرعية. تتيح هذه الوحدة الاتصال السلس مع الأجهزة الإلكترونية الذكية (IEDs) باستخدام المعيار الدولي IEC 61850. تُعد CI868 (3BSE048845R1) حيوية لأنظمة إدارة الطاقة الصناعية حيث يتطلب التنسيق في الوقت الحقيقي بين نظام التحكم في العمليات والشبكة الكهربائية.

من الناحية التقنية، تعمل CI868K01 (الطراز: CI868) كلاً من عميل وخادم، مما يسهل تبادل البيانات عبر MMS (مواصفة رسائل التصنيع) ورسائل GOOSE عالية السرعة (حدث المحطة الفرعية الموجه للكائنات العامة). تُعد رسائل GOOSE ضرورية للكشف السريع عن الأعطال والتواصل الأفقي بين الأجهزة الإلكترونية الذكية، مما يضمن حدوث إشارات الحماية خلال أجزاء من الثانية. تأتي الوحدة في حزمة تشمل وحدة الاتصال CI868 (3BSE048845R1) وصفيحة القاعدة TP867 ، مما يسمح بتركيب مبسط على ناقل CEX الخاص بالوحدة التحكم.

المواصفات الفنية التفصيلية

تم تصميم CI868K01 (3BSE048845R1) بالمعلمات الفنية التالية:

• الشركة المصنعة: ABB للأتمتة الصناعية

• تسمية الطراز: CI868 / CI868K01 (CI868)

• معرف المنتج: 3BSE048845R1 (3BSE048845R1)

• دعم البروتوكول: IEC 61850 (عميل/خادم و GOOSE)

• سرعة الاتصال: 10/100 ميجابت في الثانية (تفاوض تلقائي)

• واجهات إيثرنت: منفذين RJ45 (عبر صفيحة القاعدة TP867)

• مزود الطاقة: 24 فولت تيار مستمر عبر ناقل CEX

• استهلاك التيار النموذجي: 160 مللي أمبير

• التكرار: مدعوم على مستوى الوحدة

• درجة حرارة التشغيل: من -20°م إلى +55°م

• فئة الحماية: IP20

• أبعاد المنتج (العرض × الارتفاع × العمق): 59 مم × 186 مم × 127.5 مم

• الوزن الصافي للمنتج: 0.7 كجم

• تتضمن الحزمة: CI868 واجهة الاتصال و TP867 صفيحة القاعدة

• بلد المنشأ: السويد
