وحدة الإدخال الرقمية ADV151-E00 من يوكوجاوا | مخزون جديد وأصلي
Manufacturer: YOKOGAWA
-
Part Number: ADV151-E00
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: Signapore
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

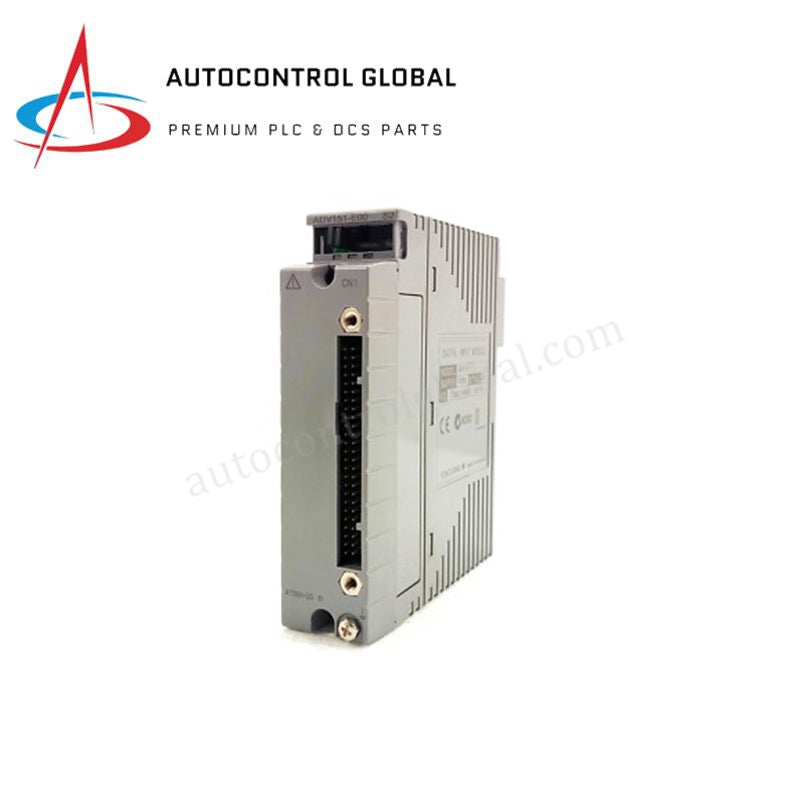

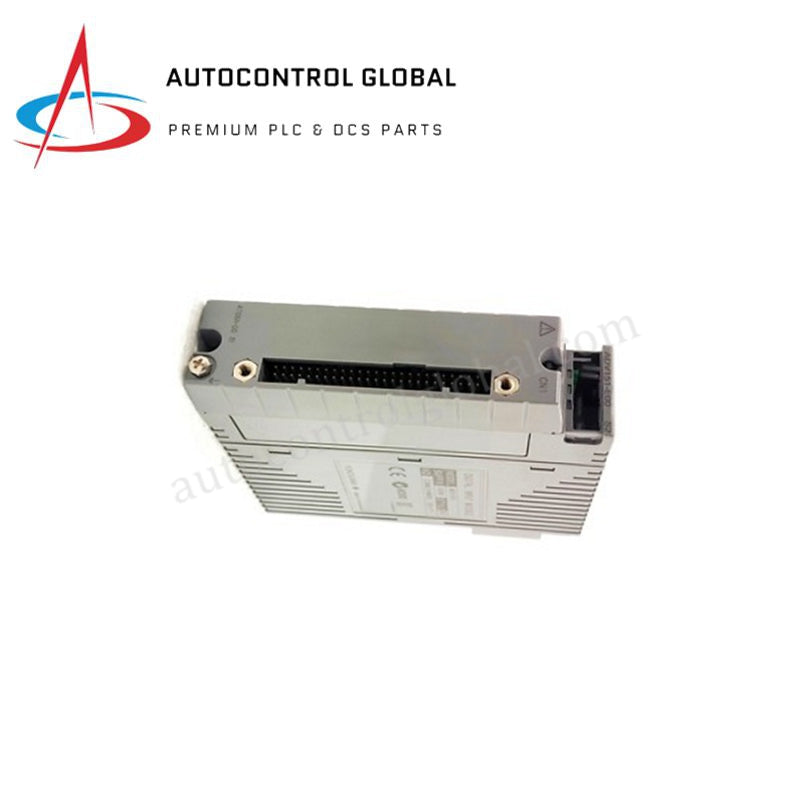

وحدة الإدخال الرقمي Yokogawa ADV151-E00
يعمل وحدة الإدخال الرقمي Yokogawa ADV151-E00، المسجلة أيضًا باسم ADV151، كمكون أجهزة مخصص لاكتساب إشارات تشغيل/إيقاف منفصلة ضمن منصات Yokogawa CENTUM VP / CS DCS. تتصل الوحدة القابلة للتركيب على الرف مباشرة بلوحة الناقل الأصلية لعقدة FIO، منسقة 16 قناة إدخال رقمية معزولة لالتقاط حلقات بيانات ثنائية من مستشعرات العمليات، وأقفال السلامة، ومفاتيح الحقل. من خلال الحفاظ على تحديثات حالة المنطق غير المتزامنة مع مسار استجابة إشارة سريع، تنفذ الأجهزة مسح الحلقات المنفصلة بشكل مستقل عن جدولة برنامج وحدة التحكم العالمية.
تفصيل اللاحقة ومصفوفة النموذج
تحدد أحرف اللاحقة الموجودة على علامة الرقم التسلسلي للمصنع الميزات الكهربائية الفرعية الدقيقة وطبقات البناء البيئي الخاصة بهذا التنوع.
- النموذج الأساسي (ADV151): يحدد بنية إدخال رقمية معزولة متوسطة الكثافة تتوافق مع جهود استجواب حلقات 24 فولت تيار مستمر.
- لاحقة (-E): تعين تنفيذًا تقنيًا قياسيًا للأسلاك بدون واجهات أزرار يدوية على اللوحة الأمامية أو شاشات حالة هيكلية.
- لاحقة (0): تشير إلى تكوين مصمم بدون شهادات مقاومة الانفجار للمناطق الخطرة.
- لاحقة (0): تحدد النموذج الهيكلي الأساسي المصنع بدون طبقات طلاء مقاومة للتآكل وفقًا لمعيار ISA Standard G3 الاختياري.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | ADV151-E00 |
| العلامة التجارية | يوكوغاوا |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 130 × 119.9 × 32.8 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | سحب التيار من اللوحة الخلفية الأساسية (حلقات الحقل تعمل بمصدر تيار مستمر خارجي 24 فولت) |
| قنوات الإدخال | 16 مدخل رقمي |
| جهد الاستجواب الاسمي | 24 فولت تيار مستمر (النطاق المستمر: 20.4 إلى 26.4 فولت تيار مستمر) |
| حمل تيار الإدخال | 7 مللي أمبير لكل قناة نشطة |
| تمييز الإشارة | ثنائي منفصل (حالات التلامس تشغيل/إيقاف) |
| سرعة انتشار الإشارة | زمن الاستجابة أقل من أو يساوي 3 مللي ثانية |
| العزل الجلفاني | حواجز كهربائية مدمجة بين قنوات الحقل وناقل النظام الداخلي |
| توافق طوبولوجيا النظام | بنية سلسلة FIO داخل منصات CENTUM |
| دعم التكرار | التحقق الهيكلي لتكوينات الوحدات الموازية الاحتياطية |
حلقات التحكم في العمليات وعزل القناة إلى القناة
تصميم الأجهزة يعطي أولوية لنزاهة الإشارة عبر لوحات نظام التحكم الموزعة عالية الكثافة من خلال طرق تصميم طبقة فيزيائية صارمة.
- عزل ناقل النظام: توفر الموصلات البصرية الكهربائية حدودًا كهربائية عالية الجهد بين 16 عقدة إدخال ثنائية واللوحة الخلفية الداخلية للمنطق. تمنع هذه البنية أعطال الحقل الكهربائية ذات الوضع المشترك، والاضطرابات الناتجة عن الصواعق، أو حلقات التأريض الميدانية من التأثير على عمليات المعالج الرئيسي.
- تعايش بروتوكول حلقة 4-20 مللي أمبير HART: تقوم عناصر الترشيح منخفضة التمرير المدمجة بتصفية الضوضاء عالية التردد من مدخلات الحلقة الرقمية. يمنع هذا التصميم الإشعاع الكهرومغناطيسي، مما يمنع التداخل الفيزيائي أو فقدان حزم الاتصال على مسارات التوجيه المجاورة التي تحمل معلمات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية.
- التكرار المزدوج على خط مزدوج: يندمج الجهاز في ترتيبات ناقل مكررة ذات فتحتين. تقوم قنوات مراقبة الأجهزة بتقييم صحة إشارة الإخراج باستمرار، مما يؤدي إلى تبديل خط حتمي ضمن أوقات الدورة القياسية إذا تم التحقق من وجود عطل غير متماثل.
الأسئلة المتكررة
س: كيف يتم توزيع طاقة الحلقة عبر نقاط الإدخال الرقمية الستة عشر؟
ج: يتولى الوحدة وظائف توجيه البيانات والعزل باستخدام منطق الطاقة الداخلي للوحة الخلفية. يجب إدخال جهد استجواب الحلقة 24 فولت تيار مستمر خارجيًا عبر وصلات الكتل الطرفية، مع الحفاظ على عتبة حمل إدخال تقارب 7 مللي أمبير لكل قناة حقل نشطة.
س: ما هي حدود التثبيت المتعلقة بالتآكل البيئي للنسخة E00؟
ج: يشير اللاحق E00 إلى نسخة ميكانيكية قياسية بدون طلاء مطابق لمعيار ISA G3. يجب نشره داخل غرف تحكم مكيفة مناخيًا أو لوحات صناعية حيث تبقى تركيزات الغازات المسببة للتآكل مثل كبريتيد الهيدروجين أقل من معايير الفئة G1.
س: كيف يدير مرحلة معالجة الإدخال ارتداد اتصال مفتاح الحقل الفيزيائي؟
ج: يتضمن كتلة تكييف الإدخال الفيزيائية شبكات ترشيح على مستوى الأجهزة تحد من زمن انتشار الإشارة الإجمالي إلى 3 مللي ثانية أو أقل. توفر سرعة الاستجابة هذه تتبعًا عالي السرعة لتحولات الحالة الواقعية مع تجاهل الأقواس الدقيقة والارتداد الفيزيائي للاتصال.
إرشادات التثبيت الميداني
- تنفيذ واجهة الحامل الفرعي: قم بمحاذاة غلاف التوصيل مع مسارات التوجيه لفتحة حامل عقدة FIO المستهدفة. ادفع الهيكل أفقيًا إلى موصل اللوحة الخلفية حتى تستقر دبابيس مصفوفة الدبابيس المتعددة بالكامل، ثم قم بقفل مجموعات الأقفال العلوية والسفلية.
- فصل كابلات الحلقة: قم بتوصيل أسلاك الإدخال المنفصلة 24 فولت تيار مستمر باستخدام كتل طرفية مناسبة. قم بتوجيه هذه الكابلات ذات الإشارات الثنائية منخفضة الجهد داخل أنابيب منفصلة عن كابلات التوزيع ذات التيار المتردد الثقيلة، وحلقات المرحلات الحثية، ومخرجات محركات التردد المتغير (VFD).
- مصفوفة تأريض الدرع: قم بتوصيل جدائل دروع كابلات الحقل إلى قضيب التأريض النحاسي الرئيسي للحاوية باستخدام ملف تعريف اتصال بنقطة واحدة. تحقق من أن قضيب التأريض هذا يتصل مباشرة بشبكة تأريض أجهزة المصنع النظيفة.
- مسافات التهوية بالحمل الحراري: حافظ على مسافة خلوص مادية لا تقل عن 20 مم فوق وتحت حاويات تجميع FIO لضمان تدفق هواء عمودي طبيعي بالحمل الحراري. حافظ على حدود درجة حرارة اللوحة المحيطة للحفاظ على الهواء الداخلي ضمن نطاق التشغيل المحدد من 0 إلى +55 درجة مئوية.
