ورقة بيانات ودليل فني لسلسلة Yokogawa CENTUM VP/CS موديل ADV161-P51

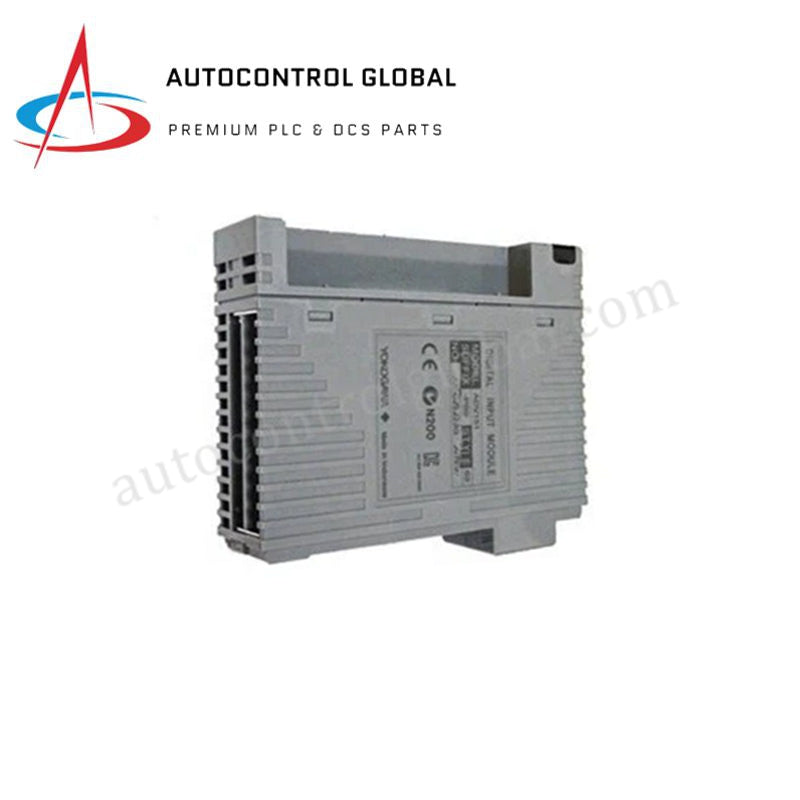

وحدة الإدخال الرقمية Yokogawa ADV161-P51

تعمل Yokogawa ADV161-P51 كوحدة الإدخال الرقمية الأساسية ADV161 المستخدمة لتنفيذ اكتساب إشارة تشغيل/إيقاف منفصلة عبر منصات نظام التحكم الموزع Yokogawa CENTUM VP / CS. تتصل الوحدة القابلة للتركيب مباشرة بلوحة عقدة النظام المضيف، منسقة 64 قناة إدخال رقمية معزولة لفك تشفير حالات التلامس الفيزيائي من أجهزة الإرسال الميدانية، ومفاتيح الحد، والقواطع الثنائية. تعمل ضمن إطار سلسلة الأجهزة الأصلية FIO، حيث تقوم بتحديث سجل الحالة الداخلي بشكل غير متزامن، مما يوفر مراقبة حالة الإدخال الحتمية ضمن جداول الحلقات الضيقة.

تفصيل اللاحقة ومصفوفة الطراز

تحدد تكوينات اللاحقة المعينة على الأجهزة خيارات تجميع كهربائية محددة وطبقات مقاومة بيئية للوحدة الأساسية.

• النموذج الأساسي (ADV161): يحدد وحدة إدخال رقمية معزولة عالية الكثافة بـ 64 قناة تتوافق مع جهد حلقة 24 فولت تيار مستمر.
• لاحقة (-P): مهيأة مع وظيفة إدخال زر ضغط مادي مدمج مباشرة على تجميع اللوحة الأمامية.
• لاحقة (5): تشير إلى نسخة من الوحدة مصممة بدون نافذة عرض حالة محلية مخصصة وبدون تصنيف حماية من الانفجار.
• لاحقة (1): تؤكد تكامل طلاء مطابق لمعيار ISA G3 المطبق في المصنع على جميع الأسطح الداخلية للمكونات.

المواصفات المادية

حلقات التحكم في العمليات والعزل بين القنوات

تطبق الوحدة حماية مادية مميزة لتحسين أداء الحلقات المنفصلة داخل عقد نظام التحكم الموزع.

• العزل بين القناة ونظام الناقل: تقوم الموصلات الضوئية الداخلية بإنشاء حواجز جلفانية بين 64 حلقة إدخال ميدانية ومنطق ناقل النظام. هذا يمنع انتقال الحلقات الأرضية الشاردة، والارتفاعات الكهربائية، أو الحث عالي الجهد إلى لوحة المعالج الأساسية لنظام التحكم الموزع.
• تعايش بروتوكول حلقة 4-20 مللي أمبير HART: ينفذ تصميم الوحدة كتل ترشيح منخفضة التمرير داخلية على مسارات الإشارة الثنائية. يحد هذا التخطيط من انبعاثات المجال الكهرومغناطيسي عالية التردد، مما يقلل التداخل المتبادل على القنوات الميدانية المجاورة التي تحمل معلمات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية.
• دعم بنية التكرار: يتم دعم تعيين التكرار ثنائي القناة عند الاقتران مع وحدة فتحة مماثلة. تراقب اللوحة الخلفية للنظام تشخيصات القنوات في الوقت الحقيقي، مما يسمح بالتبديل الفوري لخط البيانات دون تأخير ساعة المسح المركزية.

الأسئلة المتكررة

س: ما هو طلب حمل اللوحة الخلفية أثناء تشبع أقصى عدد من قنوات الإدخال؟

أ: تسحب الوحدة التيار التشغيلي المنطقي مباشرة من موصل ناقل اللوحة الخلفية لـ FIO. تتطلب حلقة الاستجواب الميدانية 24 فولت تيار مستمر خط توزيع طاقة ميدانية خارجي منفصل للحفاظ على استهلاك تيار ~7 مللي أمبير لكل قناة نشطة دون تحميل زائد على اللوحة الخلفية.

س: كيف تتعامل الوحدة مع سلوك إزالة الارتداد للإشارة أثناء انتقالات التلامس الميداني؟

أ: تمرر الدائرة الفيزيائية للإدخال الإشارات المنفصلة الواردة عبر شبكات ترشيح داخلية للأجهزة، مما يحقق زمن استجابة إجمالي سريع يبلغ 3 مللي ثانية أو أقل. هذا يضمن اكتساب إشارة دقيق مع إخفاء ارتداد تلامس المرحل الفيزيائي أو الشرارات الكهربائية الدقيقة.

س: هل يمكن استخراج هذه الوحدة من رف عقدة FIO أثناء ظروف النظام الحي؟

أ: عند النشر ضمن تخطيط موازٍ مكرر مهيأ صراحة، يُسمح بدورات استخراج وإدخال وحدة واحدة. تحافظ الوحدة المزدوجة النشطة على عمليات مسح مصفوفة الإدخال المستمرة أثناء تسلسل الاستبدال.

إرشادات التثبيت الميداني

• تسلسل إدخال الوحدة: ضع الهيكل القابل للإدخال في الفتحة المخصصة في رف عقدة FIO. حرك التجميع على طول الأدلة الميكانيكية حتى يستقر الموصل متعدد الدبابيس بإحكام في مقبس اللوحة الخلفية النشطة، ثم قم بتشغيل آليات القفل الهيكلية.
• توصيل أسلاك حلقة الاستجواب: قم بإنهاء جميع مدخلات التيار المستمر 24 فولت المنفصلة باستخدام مجموعات كابلات ميدانية متعددة النوى. تأكد من أن مصادر طاقة الحلقة الخارجية تتطابق مع عتبة 20.4 إلى 26.4 فولت تيار مستمر للحفاظ على التعرف الصحيح على انتقال حالة المنطق.
• التأريض والحماية: قم بتوجيه حزم الإدخال بشكل منفصل عن خطوط التيار المتردد عالية التيار أو كابلات مخرجات محركات التردد المتغير (VFD) داخل القنوات الكهربائية. أرضي جميع جدائل الحماية عند شريط طرفي مخصص مرتبط مباشرة بشبكة تأريض أدوات المصنع.
• إدارة البيئة الحرارية: حافظ على وجود مساحة حدودية واضحة لا تقل عن 20 مم فوق وتحت هيكل رف FIO للسماح بتهوية هوائية سلبية غير مقيدة. تأكد من أن درجة حرارة حاوية اللوحة المحلية لا تتجاوز نطاق التشغيل المحدد من 0 إلى +55 درجة مئوية.
