وحدة الإخراج الرقمي ADV551-P10/D5A00 من Yokogawa | جديدة وأصلية

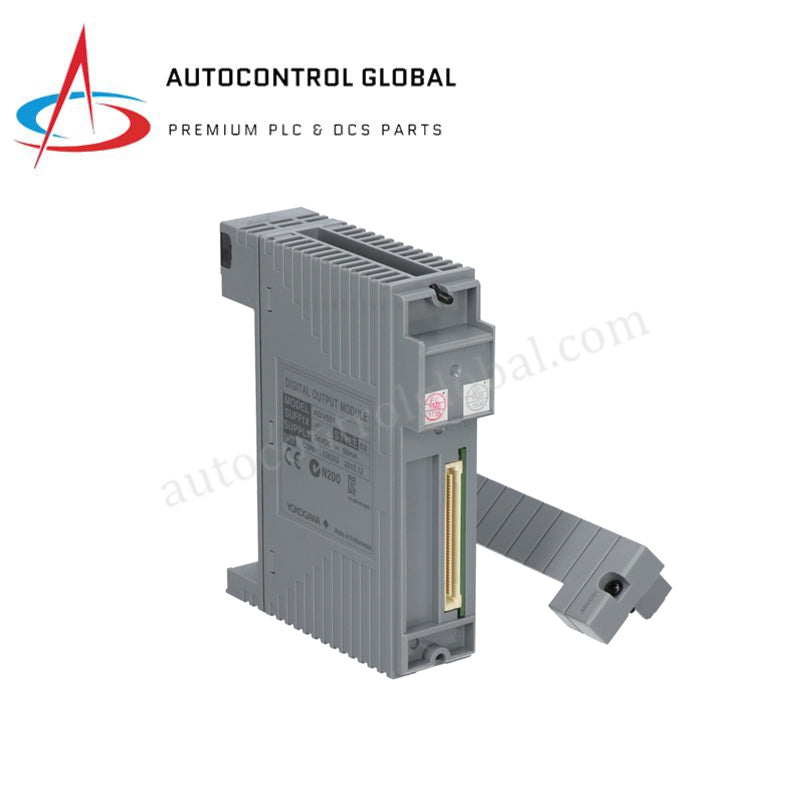

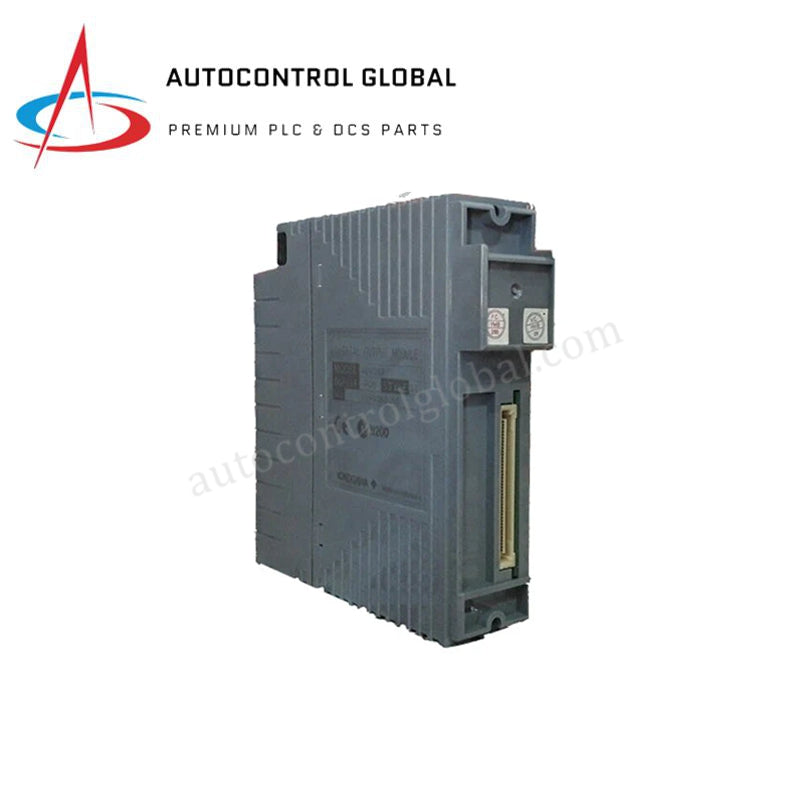

وحدة الإخراج الرقمية Yokogawa ADV551-P10/D5A00

تعمل وحدة الإخراج الرقمية Yokogawa ADV551-P10/D5A00، المسجلة أيضًا باسم ADV551، كمكون أجهزة مخصص لتحويل إشارات التحكم إلى مخرجات تشغيل/إيقاف منفصلة ضمن منصات Yokogawa CENTUM VP / CS DCS. توفر الوحدة المركبة على الرف 32 قناة إخراج رقمية معزولة مصممة لتشغيل مكونات ثنائية الجانب الميداني مثل المرحلات، المؤشرات، وصمامات الملف اللولبي. تعمل على الناقل الخلفي لنظام FIO الأصلي، حيث تترجم حالات منطق سجلات البرامج الداخلية إلى مسارات تيار فعلية ضمن حلقات تنفيذ أوامر حتمية في الوقت الحقيقي.

تفصيل اللواحق ومصفوفة الطراز

تحدد اللواحق الأبجدية الرقمية المجمعة المخصصة لهذا المتغير من الوحدة واجهة ميكانيكية، تكوين تشخيصي، مستوى مراجعة، واختيارات حاجز جوي.

• النموذج الأساسي (ADV551): يحدد وحدة إخراج رقمية معزولة بـ 32 قناة مهيأة لعمليات 24 فولت تيار مستمر.
• لاحقة (-P): تحدد لوحة وجه تشغيلية مزودة بآلية إدخال يدوي أصلية بزر ضغط.
• لاحقة (1): تحدد ملف تصميم يحتوي على طلاء مطابق لمعيار ISA G3 عبر جميع أسطح لوحات الدوائر المطبوعة.
• لاحقة (0): تشير إلى تكوين إنتاج قياسي مبني بدون خيارات تصنيف مقاومة للانفجار.
• لاحقة (/D5A00): تحدد مصفوفة كتلة مراجعة الأجهزة التي تحدد معايير محاذاة واجهة البرنامج الثابت للنظام وموقع رف FIO المخصص.

مواصفات الأجهزة

حلقات التحكم في العمليات وعزل القناة إلى القناة

يتضمن التخطيط الفيزيائي معايير حماية كهربائية محلية لتأمين ملفات تنفيذ الحلقات بالقرب من مكونات المعالجة عالية التردد.

• عزل لوحة النظام الخلفية: تحجب العوازل البصرية الإلكترونية قنوات الإخراج الـ 32 عن التجميع الفرعي للمنطق. هذا يمنع اختلافات الأرض الميدانية الخارجية أو الشرارات الكهربائية من التتبع إلى هيكل ناقل DCS الرئيسي.
• توافق بروتوكول حلقة 4-20 مللي أمبير HART: تم ترشيح بنية الإخراج الحالة الصلبة لقمع ضوضاء التبديل العابرة. يحد هذا الاحتواء من الإشعاع الكهرومغناطيسي في مسارات الكابلات المجاورة، مما يمنع تشوهات الاتصال على الخطوط المجاورة التي تتعامل مع معلمات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية.
• آليات التبديل الاحتياطية: تطابق الوحدة بنى العقد المزدوجة الفارغة الاحتياطية. تراقب شبكات التشخيص الداخلية سلامة قنوات الإخراج باستمرار، مما يسمح لبطاقة مرافقة موازية بتولي تنفيذ التحكم بسلاسة إذا تم التحقق من حالة عطل في الخط.

الأسئلة المتكررة

س: ما هي قيود التيار والجهد لدوائر الإخراج أثناء العمليات المستمرة؟

ج: يقبل كل قناة طاقة خارجية تصل إلى 26.4 فولت تيار مستمر ويوفر تيار حمل أقصى 100 مللي أمبير. إذا تم ربط جهاز حقل حثي مباشرة بنقطة إخراج، يجب تركيب صمام ديود قمع خارجي عبر الملف لامتصاص جهود الارتداد الحثي.

س: كيف يؤثر تعيين مراجعة /D5A00 على عمليات استبدال وحدة الحقل؟

ج: يحدد كتلة /D5A00 مراجعات المصنع التي تطابق إعدادات معلمات الأجهزة ولوحة النظام الخلفية المحددة. عند إجراء استبدال صيانة، يجب أن يحتفظ الوحدة البديلة بهذا الوصف الدقيق لمطابقة خصائص تكوين برنامج وحدة التحكم المضيفة وتجنب حالات فشل بدء التشغيل.

س: هل يمكن قفل واجهة زر الإدخال اليدوي عبر إعدادات البرنامج؟

ج: نعم. وظيفة زر الإدخال اليدوي المعينة بالبادئة -P تتفاعل مع أعلام السجلات الداخلية، والتي يمكن تقييدها أو تجاوزها عبر اختيارات معلمات محطة الهندسة القياسية داخل إطار قاعدة بيانات CENTUM.

إرشادات التثبيت الميداني

• إدخال تحت الرف: قم بمحاذاة الوحدة القابلة للتوصيل مع أدلة القناة البلاستيكية لفتحة رف FIO المختارة. ادفع الوحدة أفقياً إلى الداخل حتى يتم تثبيت واجهة اللوحة الخلفية متعددة الدبابيس بالكامل في المستقبل، ثم قم بقفل الأقفال الميكانيكية العلوية والسفلية.
• إدارة موصلات الحقل: قم بإنهاء جميع وصلات الإخراج المنفصلة 24 فولت تيار مستمر باستخدام واجهات طرفية مناسبة. افصل دوائر التحكم ذات الجهد المنخفض المستمر عن خطوط التيار المتردد عالية الجهد ومسارات إخراج محركات التردد المتغير داخل مجاري اللوحة.
• بروتوكولات تأريض الدرع: وجه جدائل الدرع الخارجية لجميع كابلات الحقل إلى شريط تأريض نحاسي موحد مثبت داخل الحاوية المحلية. حافظ على ملف اتصال بنقطة واحدة مرتبط مباشرة بشبكة تأريض أدوات المصنع النظيفة.
• حدود الحرارة الحملية: تأكد من وجود مساحة محيطية مفتوحة لا تقل عن 20 مم فوق وتحت رفوف بطاقات FIO للسماح بالتهوية العمودية السلبية للهواء. راقب الظروف المحلية لضمان بقاء داخل خزانة الجهاز ضمن حدود التشغيل المحددة من 0 إلى +55 درجة مئوية.
