وحدة الإخراج الرقمي ADV561-P51 من يوكوجاوا | جديدة وأصلية

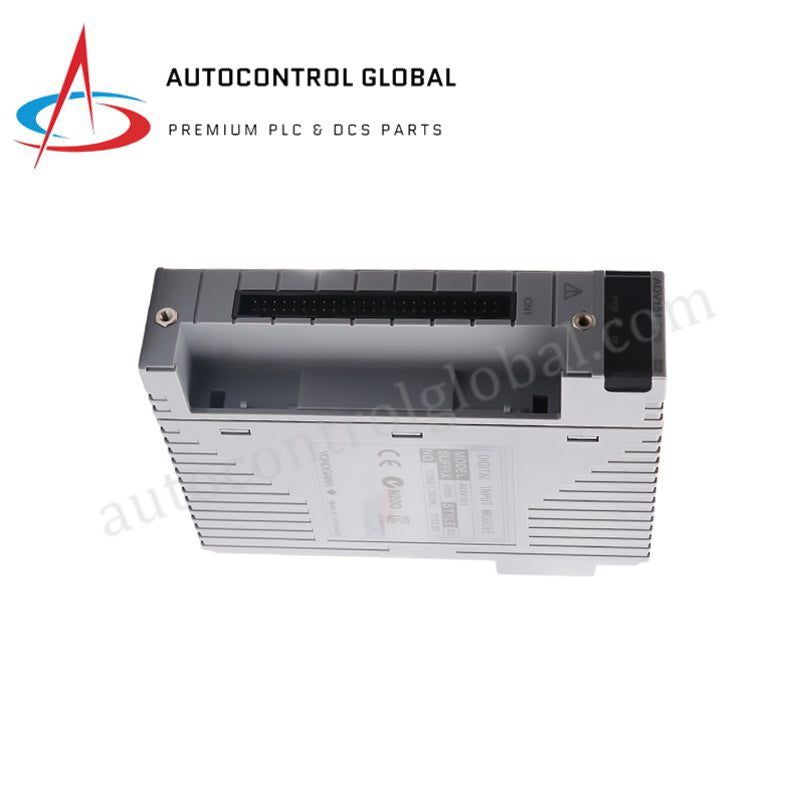

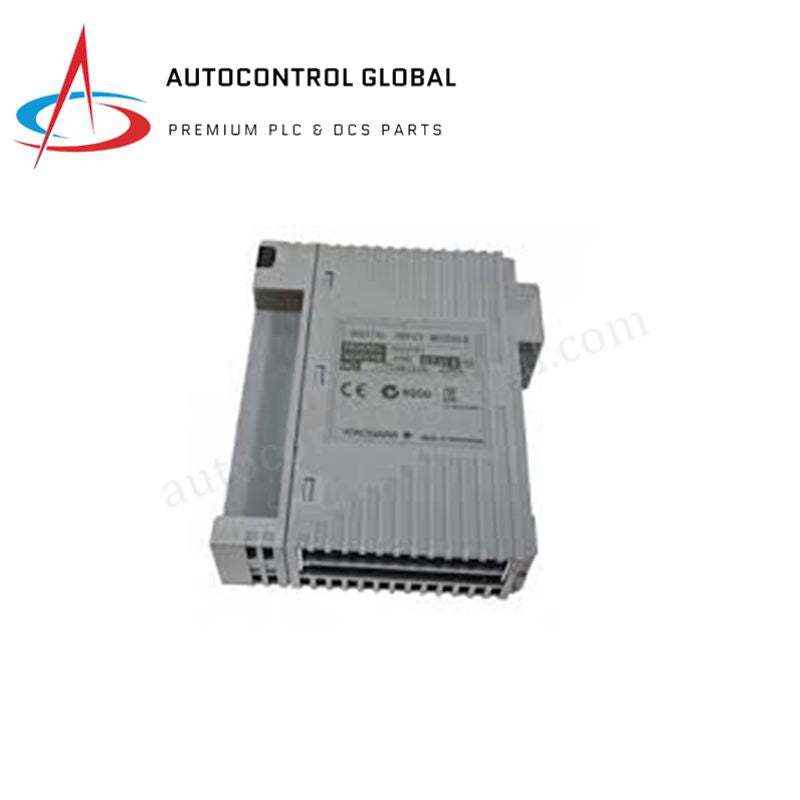

وحدة الإخراج الرقمية Yokogawa ADV561-P51

مهيأ لتحويل منطق نظام التحكم إلى إشارات تشغيل/إيقاف منفصلة في منصات Yokogawa CENTUM VP / CS DCS، يوفر Yokogawa ADV561-P51 (وحدة الإخراج الرقمية ADV561) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تنشئ الأجهزة 64 قناة إخراج رقمية من نوع غرق التيار تعمل ضمن نطاق جهد مصنف من 20.4 إلى 26.4 فولت تيار مستمر لتشغيل أدوات العملية الخارجية. كجزء من سلسلة Yokogawa FIO، تتصل هذه البنية القابلة للتركيب مباشرة بحافلة عقدة النظام لدفع المرحلات الحالة الصلبة، والصمامات الكهرومغناطيسية، ومؤشرات التحكم المنفصلة ضمن جداول معالجة حتمية.

تفصيل اللاحقة ومصفوفة الطراز

تشير اللاحقة الحرفية الرقمية المضافة إلى الطراز الأساسي إلى ميزات الأجهزة المثبتة في المصنع وتصنيفات الحماية البيئية.

• الطراز الأساسي (ADV561): يحدد وحدة إخراج رقمية معزولة عالية الكثافة بـ 64 قناة مهيأة لعمليات غرق التيار بجهد 24 فولت تيار مستمر.
• لاحقة (-P): تدمج وظيفة إدخال زر يدوي على اللوحة الأمامية مباشرة.
• لاحقة (5): تحدد تكوينًا بدون شاشة عرض حالة محلية من الكريستال السائل وبدون تصنيف خطر مقاوم للانفجار.
• لاحقة (1): تؤكد تطبيق طلاء مطابق لمعيار ISA G3 على جميع لوحات الدوائر المطبوعة الداخلية لمقاومة التآكل.

المواصفات المادية

حلقات التحكم في العملية والعزل من قناة إلى قناة

تدمج بنية الوحدة معايير عزل متخصصة لضمان استمرارية بيانات العملية داخل بنى أنظمة التحكم الموزعة الكثيفة.

• العزل من قناة إلى قناة: تقوم عناصر الاقتران البصرية الكهربائية بإنشاء حواجز عزل جلفاني بين 64 مسار إخراج منفصل وحافلة النظام الداخلية. يمنع هذا التصميم دوائر الأرض الكهربائية ويحول دون تسبب الارتفاعات العابرة في جانب الحقل في فشل النظام داخل العقدة الأساسية لنظام التحكم الموزع.
• تعايش بروتوكول حلقة 4-20 مللي أمبير HART: يتم ترشيح ترددات تبديل الخرج لقمع الانبعاثات الكهرومغناطيسية، مما يمنع التداخل التوافقي أو تدهور البيانات على الخطوط التناظرية المجاورة التي تشغل إشارات بروتوكول حلقة 4-20 مللي أمبير HART الحساسة.
• دعم التكرار الثنائي الخط: تتصل شبكة المنطق الداخلية بسلاسة مع فتحات الوحدات المكررة المزدوجة. في إعداد مكرر، تراقب دوائر المعالجة المتوازية صحة محرك الخرج، وتنفذ تبديل خط فرعي خلال أقل من مللي ثانية إذا تم التحقق من وجود خلل تشغيلي أو عطل في المكون.

الأسئلة المتكررة

س: ما هي القيود الكهربائية لدائرة خرج تيار السحب عند تشغيل الأحمال الحثية؟

ج: كل من القنوات المعزولة الـ 64 تدعم تيار حمل مستمر أقصى يبلغ 100 مللي أمبير. عند التوصيل مع مكونات حثية مثل المرحلات الميكانيكية أو الملف اللولبي، يجب توصيل شبكات قمع الصمام العاكس الخارجية عبر الحمل لمواجهة الجهود العكسية العابرة.

س: هل يدعم ADV561-P51 الاستبدال الحي الساخن عبر الإنترنت داخل عقدة نظام نشطة؟

ج: نعم. عند نشرها في تخطيط معماري مكرر رسمي التكوين، يمكن استخراج الوحدات الفردية وإدخالها في الرف الفرعي النشط دون تعطيل تنفيذ البيانات على الوحدة المصاحبة أو التسبب في حالة خطأ عبر ناقل اللوحة الخلفية.

س: ما هي التصنيفات البيئية التي تتحقق من صحتها رموز اللاحقة لهذه الوحدة؟

ج: رمز اللاحقة 1 يحدد حزمة خيار تتميز بطبقة طلاء مطابقة لمعيار ISA G3. تعالج هذه الطبقة جميع لوحات الدوائر الداخلية بفيلم بوليمري متخصص لحماية المكونات من التآكل الكيميائي الناتج عن الملوثات المحمولة جواً مثل كبريتيد الهيدروجين وثاني أكسيد الكبريت.

إرشادات التثبيت الميداني

• محاذاة ميكانيكية للرف الفرعي: أدخل الوحدة عمودياً في الفتحة المخصصة في رف عقدة FIO من يوكوجاوا. حرك الهيكل على طول القضبان الإرشادية حتى يتصل واجهة التوصيل المتعدد الدبابيس للوحة الخلفية بسلاسة مع كتلة الاستقبال النشطة، ثم قم بتثبيت ألسنة القفل الهيكلية.
• فصل دوائر الطاقة الميدانية: قم بتوصيل دوائر إمداد الطاقة الخارجية 24 فولت تيار مستمر باستخدام كتل توزيع طاقة مخصصة. افصل حزم التحكم المنخفضة الجهد المستمر عن كابلات التيار المتردد عالية الجهد وأسلاك محركات التردد المتغير داخل مجاري الكابلات.
• التأريض والحماية النظامية: حافظ على استمرارية الحماية عبر جميع كابلات التحكم الميداني. قم بتوصيل دروع الكابلات بشريط التأريض النحاسي المحلي للحاوية عند نقطة واحدة، مع ضمان ربط إطار الخزانة بأرضية أجهزة المصنع المركزية.
• الحدود الحرارية: تحقق من أن وضع المعدات المجاورة لا يعيق تدفق الهواء بالتوصيل الحر السلبي عبر فتحات التهوية العلوية والسفلية للهيكل. حافظ على حدود تهوية واضحة للحفاظ على الهواء الداخلي المحيط ضمن الحدود المحددة من 0 إلى +55 درجة مئوية.
