ورقة بيانات ودليل فني لسلسلة يوكوجاوا CENTUM VP/CS موديل ADV859-P00

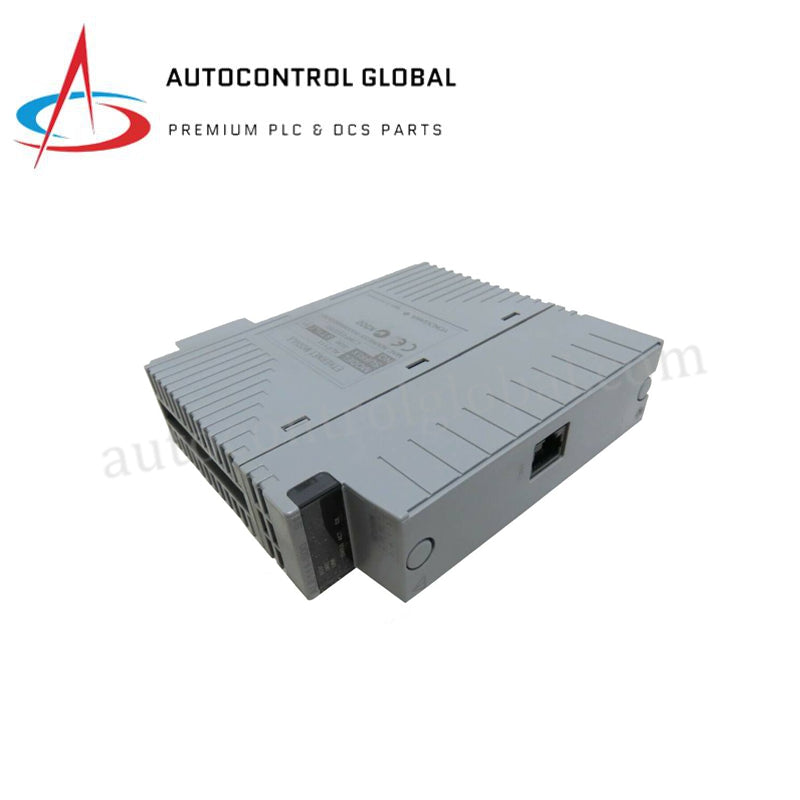

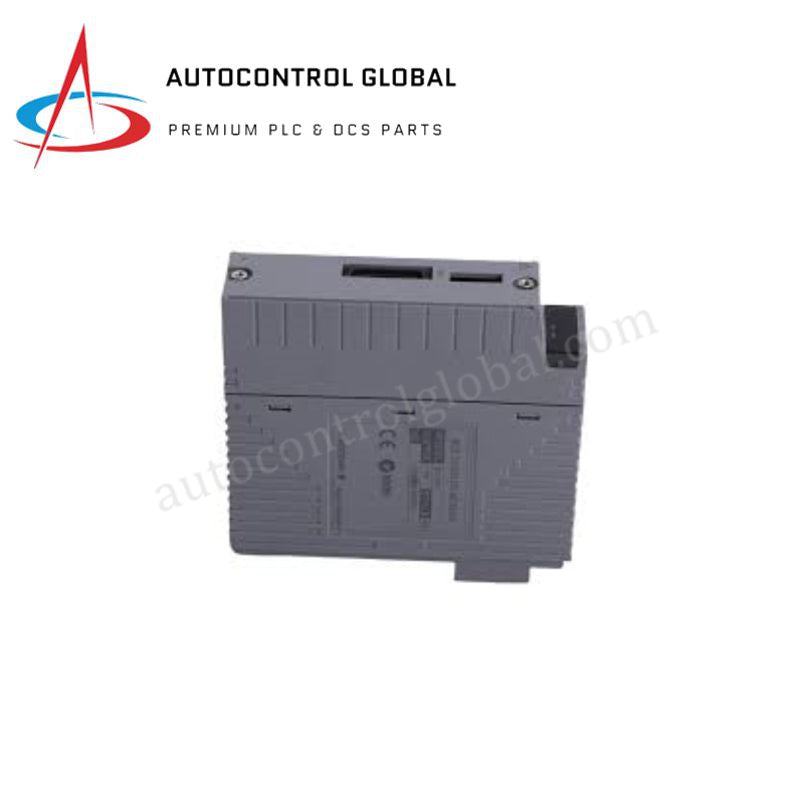

وحدة الإخراج التناظرية Yokogawa ADV859-P00

يعمل Yokogawa ADV859-P00 كوحدة الإخراج التناظرية الأساسية ADV859 المستخدمة لتنفيذ تحويل الجهد إلى تيار من نظام التحكم الموزع (DCS) إلى مخارج التيار التناظرية لأجهزة الحقل عبر منصات Yokogawa CENTUM VP / CS DCS. يدمج جهاز سلسلة FIO المركب على الرف 8 قنوات تناظرية مستقلة مهيأة لتشغيل أدوات الحقل الطرفية عبر حلقات التيار القياسية. تتصل الوحدة مباشرة مع ناقل الاتصال الرئيسي للعقدة الرئيسية لترجمة المتغيرات الرقمية إلى حلقات كهربائية فعلية بزمن تنفيذ منخفض.

تفصيل اللاحقة ومصفوفة النموذج

تسجل سلاسل اللاحقة الأبجدية الرقمية المطبقة على المسجل الأساسي مسارات تنفيذ فنية محددة وخيارات طلاء الأجهزة.

• النموذج الأساسي (ADV859): يحدد البصمة الأساسية لأجهزة الإخراج التناظرية متعددة القنوات التي تعمل على بنية FIO القياسية.
• اللاحقة (-P): تشير إلى بناء الوحدة الفيزيائية الأساسية المزودة بموضع موصل اللوحة الأمامي القياسي.
• اللاحقة (0): تحدد مكونًا مبنيًا بدون شهادات تصنيف مقاومة الانفجار المتخصصة للبيئات الخطرة.
• اللاحقة (0): تتحقق من نموذج البيئة القياسي الأساسي المبني بدون طبقات طلاء مقاومة للتآكل وفقًا لمعيار ISA G3 الثانوي.

مواصفات الأجهزة

بروتوكول حلقة HART 4-20 مللي أمبير والعزل من قناة إلى أخرى

يُدمج التخطيط الفيزيائي طبقات معالجة متخصصة للتعامل مع معلمات التحكم المنفصلة داخل بيئات العمليات الموزعة.

• العزل من القناة إلى الناقل: تشكل العناصر البصرية الإلكترونية المخصصة حدًا كهربائيًا بين 8 مراحل الإخراج التناظرية والناقل الرئيسي للوحة الخلفية. يحد هذا الحد من الفولتية ذات الوضع المشترك ويمنع أعطال تأريض الحقل من إفساد تسلسلات حساب منطق التحكم الأساسية.
• التوافق مع بروتوكول حلقة HART 4-20 مللي أمبير: تم ضبط العناصر الإلكترونية للحلقة التناظرية للحفاظ على مستويات التيار الدقيقة مع السماح بمرور أنماط الإشارة الفرعية دون التسبب في التوهين. تتيح هذه البنية التنفيذ المتزامن للقياس الرقمي الثانوي عبر بروتوكول حلقة HART 4-20 مللي أمبير دون تقليل تتبع التحكم الأساسي.
• تشخيص الأعطال وتكامل التكرار: تنفذ كتل السجلات الداخلية تشخيصات تشغيل مستمرة على استمرارية الحلقة وأداء الدائرة. إذا حدثت انحرافات تتبع خارج الحدود ضمن تكوين زوجي مكرر مزدوج، تقوم الأجهزة بتفعيل نقل سيطرة دورة الفحص الفرعي لحماية حلقات تموضع الصمامات النشطة من انقطاع الإشارة.

الأسئلة المتكررة

س: كيف تتفاعل الوحدة مع مقاومات الحمل التي تتجاوز عتبة 750 أوم؟

ج: إذا تجاوزت مقاومة الحلقة الإجمالية حد التصنيف المستمر 750 أوم، يصل محرك التيار الداخلي إلى التشبع. تشير دائرة تشخيص الأعطال المدمجة إلى هذا السيناريو كخطأ في معلمة خارج الحدود، وتنقل إشعار فشل الحلقة إلى سجل إنذار النظام المركزي.

س: هل يدعم استبدال المكونات عبر الإنترنت لوحدة ADV859-P00؟

ج: تدعم القدرة على التبديل الساخن عبر الإنترنت بشرط تركيب الجهاز داخل موضع حامل فرعي FIO مكرر معتمد. تحافظ البطاقة المرافقة على تنفيذ التيار الكامل لحلقة التحكم بينما يتم إزالة الوحدة الصلبة غير المرتبطة من الفتحة النشطة.

س: ما هي القيود الأساسية للتثبيت المتعلقة بعدم وجود طبقة G3؟

ج: اللاحقة P00 تشير إلى تجميع ميكانيكي قياسي بدون طبقات عازلة اختيارية. يجب أن تكون الوحدة داخل غرف بيئة نظيفة ومتحكم بها أو أغلفة محكمة حيث لا تتجاوز الملوثات الجوية مثل ثاني أكسيد الكبريت أو كبريتيد الهيدروجين المعايير الأساسية غير المسببة للتآكل.

إرشادات التثبيت الميداني

• تموضع الحامل الفرعي: وجه هيكل الوحدة عمودياً على طول مسارات محاذاة فتحة حامل FIO المخصصة. ادفع التجميع إلى الداخل حتى تستقر دبابيس قابس اللوحة الخلفية بشكل مربع في المقبس المستلم، ثم ثبت مشابك تثبيت اللوحة الهيكلية بالكامل.
• تخصيص كابل الإشارة: قم بتوصيل جميع حلقات التيار التناظري 4-20 مللي أمبير باستخدام كابلات ملتوية مزدوجة ومظللة. وجه هذه الاتصالات الآلية عبر قنوات أسلاك معزولة منفصلة عن مسارات خرج محرك التردد المتغير (VFD) وخطوط التغذية الرئيسية ذات التيار المتردد العالي.
• طرق تأريض الدرع: قم بإنهاء جميع دروع الكابلات إلى شريط تأريض نحاسي مركزي يقع داخل خزانة اللوحة المحلية. تأكد من أن آلية التأريض هذه تحافظ على وصلة منخفضة المقاومة واحدة إلى شبكة تأريض أدوات المصنع النظيفة.
• حدود الغلاف الحراري: اترك مساحة حدية واضحة لا تقل عن 20 مم فوق وتحت إطارات بطاقة غلاف FIO لدعم تدفق الهواء الحراري السلبي. راقب الغلاف المحلي للحجرة لضمان بقاء الهواء الداخلي ضمن معايير التشغيل المحددة من 0 إلى +55 درجة مئوية.
