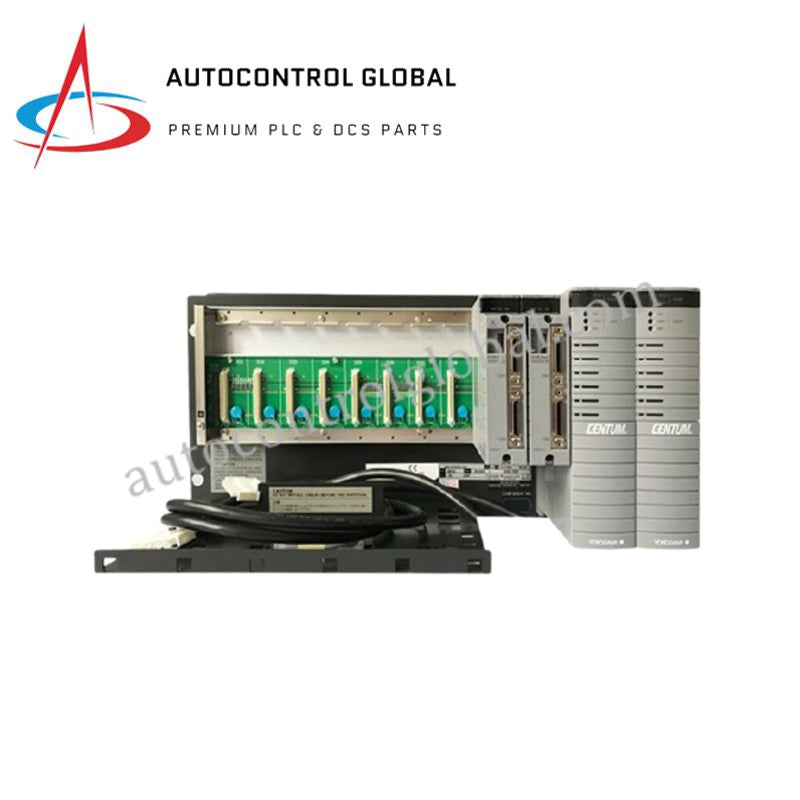

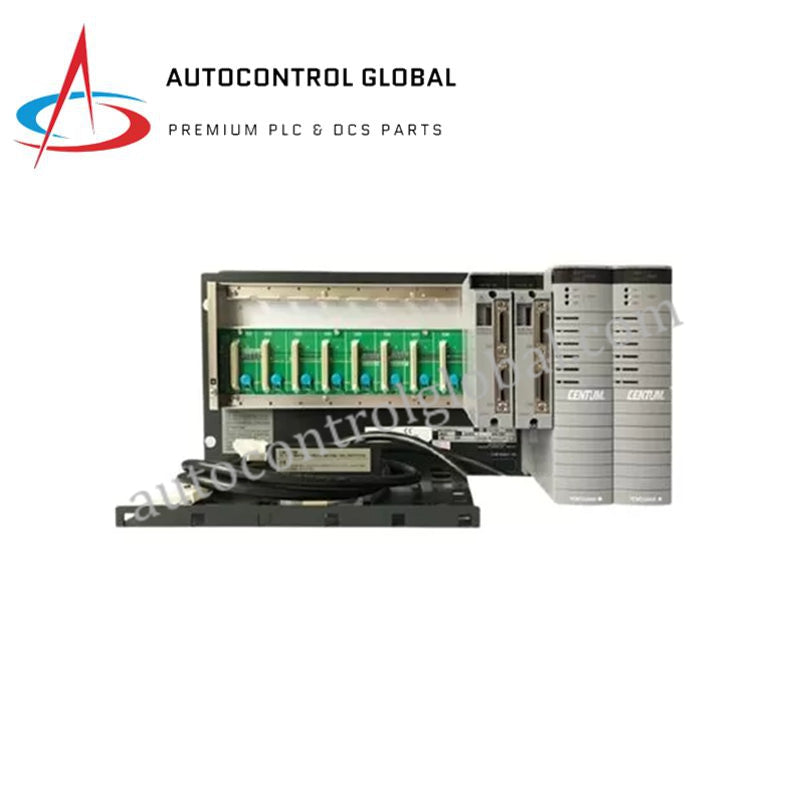

وحدة التحكم الميدانية CENTUM VP | يوكوجاوا | AFV10D-S41401 S2
Manufacturer: Yokogawa
-
Part Number: AFV10D-S41401
Condition：New with Original Package
Product Type: وحدة التحكم الميدانية المزدوجة
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وصف المنتج
نظرة عامة على المنتج
YOKOGAWA AFV10D-S41401 S2 هو وحدة تحكم ميدانية مزدوجة (FCU) مصممة لنظام التحكم الموزع CENTUM VP. يعمل كوحدة تحكم أساسية على مستوى الحقل مسؤولة عن تنفيذ منطق التحكم، وإدارة اتصالات الإدخال/الإخراج، والحفاظ على توفر النظام في بيئات صناعية حرجة.
يعتمد هذا الطراز على بنية زائدة بالكامل، مما يتيح التشغيل المستمر حتى في حالة حدوث أعطال في الأجهزة أو الاتصالات. تصميمه المعياري القابل للتركيب على الرف يدعم استبدال المكونات أثناء التشغيل، مما يجعله مناسبًا للمصانع التي تتطلب تشغيلًا دون انقطاع واستقرارًا طويل الأمد للنظام.
الوصف الوظيفي
يعمل AFV10D-S41401 S2 كمعالج تحكم ميداني ضمن بنية CENTUM VP. يتواصل مع وحدات الإدخال/الإخراج الميدانية (FIO)، وينفذ استراتيجيات التحكم، ويتبادل البيانات في الوقت الحقيقي عبر شبكة التحكم عالية السرعة من يوكوجاوا.
تشمل المسؤوليات الوظيفية الرئيسية ما يلي:
-
تنفيذ التحكم على مستوى الحقل ومسح الإدخال/الإخراج
-
الاتصال الزائد مع شبكات التحكم وأنظمة الإدخال/الإخراج الفرعية
-
كشف الأعطال، التشخيص، والتبديل التلقائي عند الفشل
-
تشغيل مستقر في تكوينات النظام عالية التوفر
المواصفات الفنية
المعالج والذاكرة
-
المعالج: معالج NEC VR5432 RISC بسرعة 133 ميجاهرتز
-
الذاكرة الرئيسية: 32 ميجابايت
-
نسخ احتياطي للذاكرة: احتفاظ بالذاكرة الرئيسية مدعوم ببطارية حتى 72 ساعة
-
مدة شحن البطارية: لا تقل عن 48 ساعة
التحكم والاتصال
-
شبكة التحكم: Vnet/IP (ناقل تحكم قائم على الإيثرنت)
-
سرعة الشبكة: 100 ميجابت في الثانية
-
واجهة الإدخال/الإخراج: تدعم وحدات الإدخال/الإخراج الميدانية (FIO)
-
أنواع الإشارات المدعومة: تماثلية، رقمية، وإدخال/إخراج خاص
-
الزائدة: مسارات اتصال مزدوجة زائدة
بروتوكولات الاتصال المدعومة
-
HART
-
FOUNDATION Fieldbus
-
Modbus
-
Ethernet/IP
-
PROFIBUS DP
-
بروتوكولات التحكم الخاصة بيوكوجاوا
الخصائص الكهربائية
-
مزود الطاقة: مدخلات مزدوجة زائدة 24 فولت تيار مستمر
-
استهلاك الطاقة: 100 فولت أمبير (يعتمد على التكوين)
المواصفات الميكانيكية
-
الأبعاد: 207 × 265.9 × 482.6 ملم
-
الوزن: 8 كجم
-
التركيب: تركيب قياسي على رف 19 بوصة
الظروف البيئية
-
درجة حرارة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية
-
درجة حرارة التخزين: من -20 درجة مئوية إلى +70 درجة مئوية
-
الرطوبة النسبية: من 10% إلى 90%، بدون تكاثف
