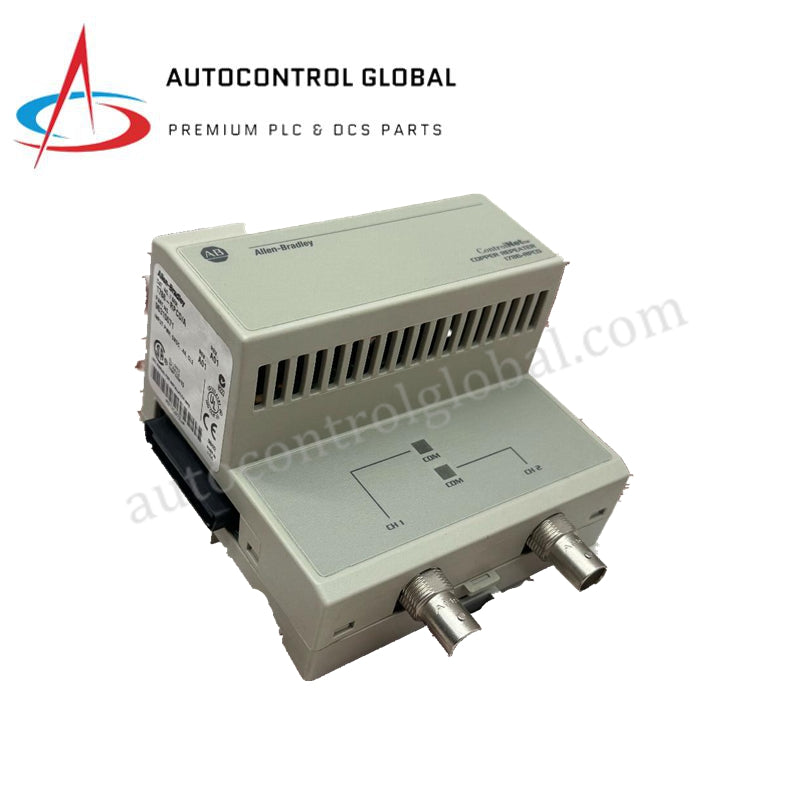

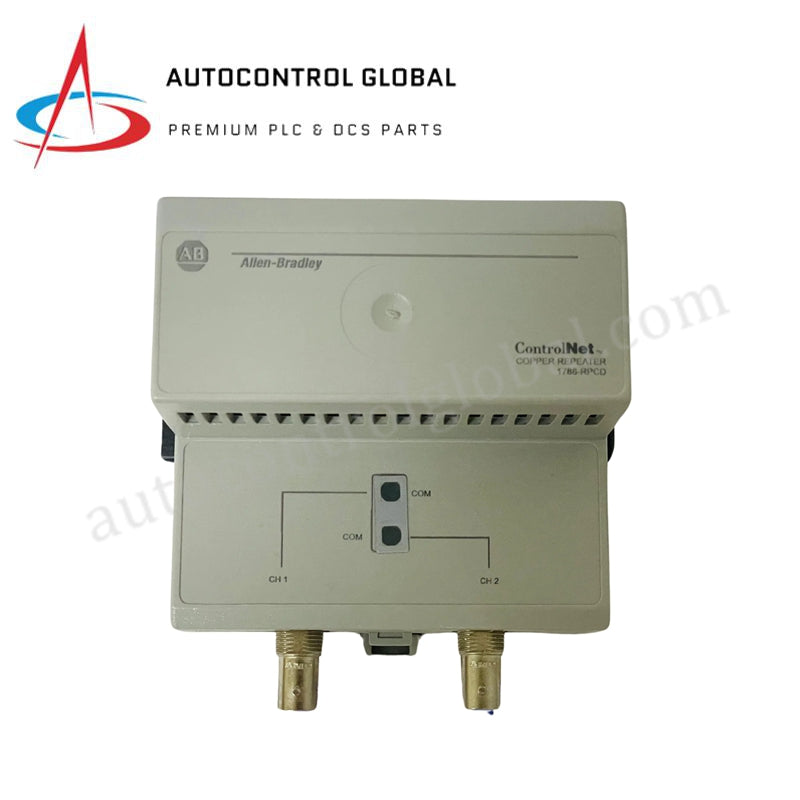

ألين-برادلي 1786-RPCD مكرر محور مزدوج كابل التحكم نت
Manufacturer: Allen Bradley
-
Part Number: 1786-RPCD
Condition：New with Original Package
Product Type: مكرر محور متحد المحور ControlNet
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة مكرّر محور مزدوج كابل متحد المحور ControlNet من Allen-Bradley طراز 1786-RPCD
نظرة عامة على المنتج
تُعد وحدة 1786-RPCD مكرّر محور متحد المحور عالي الأداء لشبكة ControlNet صمّمته شركة Rockwell Automation لتجاوز قيود المسافة الفيزيائية والتكوينات الشبكية لشرائح النحاس التقليدية. من خلال تجديد وإعادة توقيت إشارات ControlNet بنشاط، تحافظ وحدة 1786-RPCD على سلامة البيانات الحتمية عبر امتدادات الكابلات الطويلة. تحتوي هذه الوحدة على منفذي BNC متحدي المحور، مما يتيح إنشاء هياكل شبكية على شكل نجمة أو نقطة إلى نقطة، والتي غالبًا ما تكون أكثر كفاءة من التوصيلات الخطية التقليدية في المنشآت الصناعية واسعة النطاق. تعمل على جهد 24 فولت تيار مستمر (مُدمج عبر محول المكرّر)، مما يضمن استقرار الاتصال عالي السرعة عبر وصلات الإدخال/الإخراج الموزعة المعقدة وروابط PLC إلى PLC.
المواصفات الفنية
تم تصميم وحدة 1786-RPCD لتحقيق توقيت دقيق وتضخيم الإشارة ضمن الطبقة الفيزيائية لشبكة ControlNet.
-
الشركة المصنعة: Rockwell Automation / Allen-Bradley
-
رقم الطراز: 1786-RPCD
-
نوع الوحدة: مكرّر محور متحد المحور مزدوج النحاس
-
وسيط الشبكة: كابل متحد المحور RG-6 محمي بأربعة طبقات
-
الممانعة: 75 أوم
-
القنوات: منفذا متحد محور مستقلان
-
نوع الموصل: BNC (موصل بايونيرت نيل-كونسلمان)
-
الوظيفة: تجديد الإشارة، إعادة التوقيت، وتوزيع المحور
-
التيار المستهلك: 400 مللي أمبير عند 5 فولت تيار مستمر (من لوحة المحول)
-

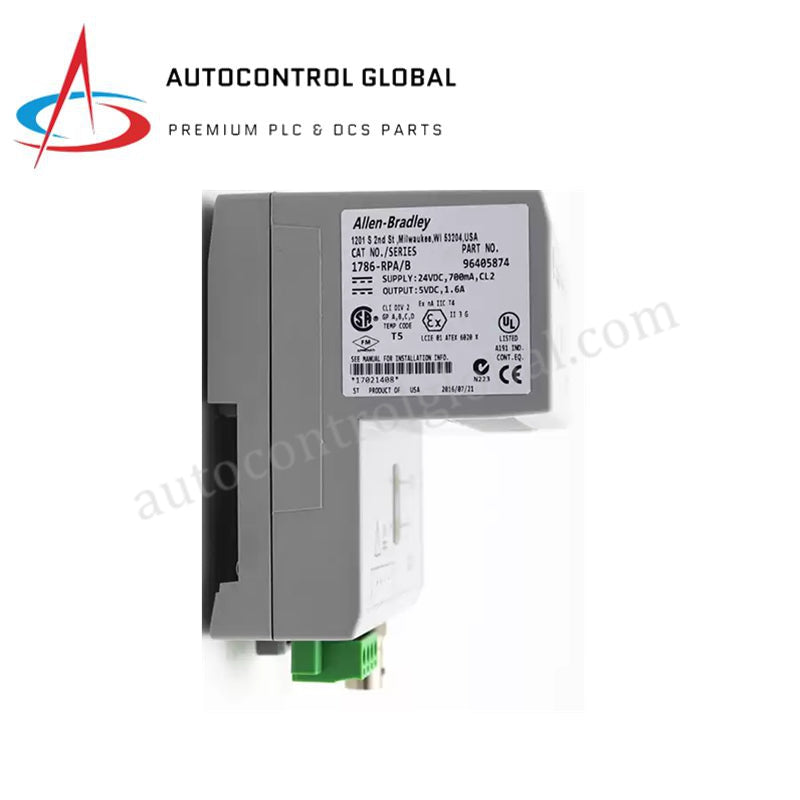

مزود الطاقة: 24 فولت تيار مستمر اسمي (مقدم عبر محول 1786-RPA)
-
التكوينات المدعومة: هياكل النجمة، نقطة إلى نقطة، والشجرة
-
درجة حرارة التشغيل: من 0°م إلى +55°م (32°ف إلى 131°ف)
-
درجة حرارة التخزين: من -40°م إلى +85°م (-40°ف إلى 185°ف)
-
الوزن: 0.39 رطل (0.23 كجم)
-
الشهادات: IECEx، CE، UL، CSA، ATEX (المنطقة 2)
-
حالة دورة الحياة: تم إيقاف التصنيع بعد 30 ديسمبر 2025 (يتطلب استبدال هندسي)
الميزات الأساسية للأداء
-
تجديد الإشارة وإعادة التوقيت: لا يكتفي 1786-RPCD بتضخيم الضوضاء فقط؛ بل ينظف ويعيد توقيت نبضات الإشارة الرقمية لشبكة ControlNet، مما يمنع تراكم التذبذب الزمني الذي قد يؤدي إلى أخطاء في جدولة الشبكة.
-
مرونة التكوين الشبكي: تقتصر شبكة ControlNet التقليدية على ناقل خطي. يعمل 1786-RPCD كمحور، مما يسمح لخط الناقل الواحد بالتفرع إلى اتجاهين منفصلين، مما يقلل بشكل كبير من طول الكابل الكلي في الأنظمة اللامركزية.
-
الموثوقية الحتمية: من خلال الحفاظ على التوقيت الدقيق المطلوب لجدولة الفترات الزمنية المتزامنة (NUT)، يضمن هذا المكرّر وصول البيانات الحرجة للسلامة إلى وجهتها ضمن الأطر الزمنية المحددة.
-
قابلية التبديل الساخن: صُممت هذه الوحدة لبيئات توفر عالية، حيث يمكن غالبًا صيانتها داخل رف المكرّر المعياري دون الحاجة لإيقاف تشغيل جزء الشبكة بالكامل.
