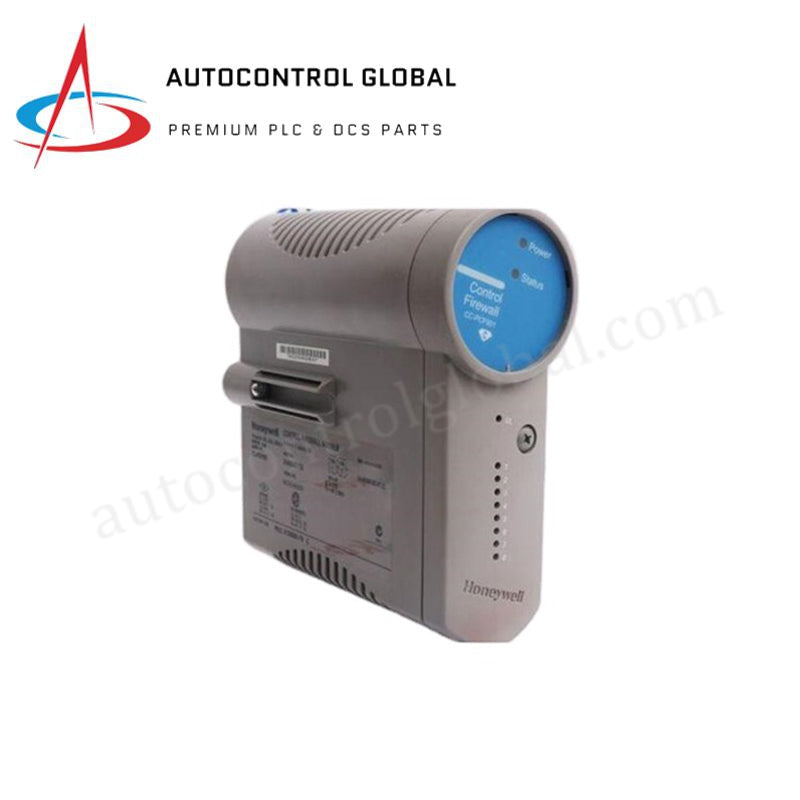

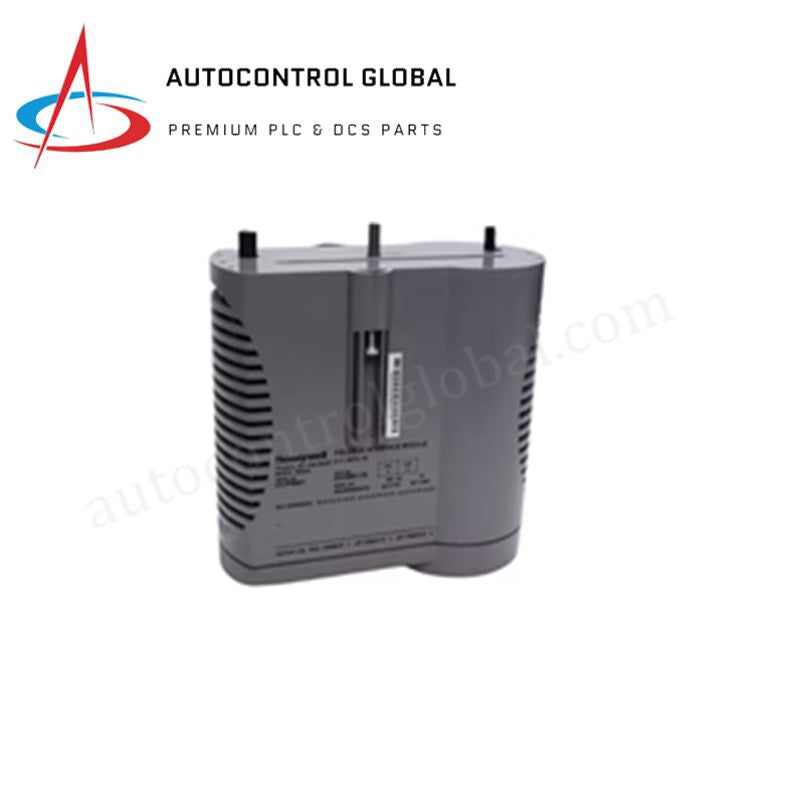

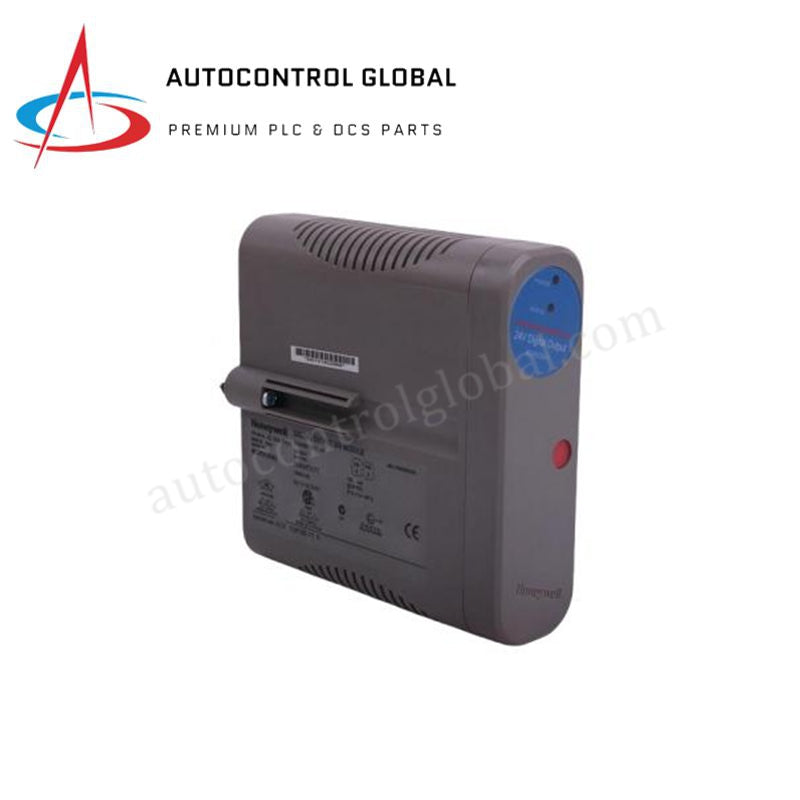

بطاقة إدخال تماثلي 16 قناة من سلسلة هانيويل 8 CC-PAIH51

هاني ويل 8C-PAIH51 CC-PAIH51 وحدة إدخال تماثلية عالية المستوى مع HART

وصف المنتج

تُعد 8C-PAIH51 (CC-PAIH51) وحدة إدخال تماثلية عالية الكثافة وعالية المستوى مصممة خصيصًا لنظام هاني ويل إكسبيريون لمعرفة العمليات (PKS) ومنصة المتحكم C300. كجزء من عائلة الإدخال/الإخراج من السلسلة 8، تم تصميم هذه الوحدة لتتوافق بسلاسة مع أجهزة الإرسال الميدانية ذات السلكين أو ذاتية التشغيل، مما يسهل الحصول على إشارة دقيقة 4-20 مللي أمبير مع تواصل رقمي مدمج عبر HART.

ما يميز 8C-PAIH51 (CC-PAIH51) هو جودة الإشارة الفائقة وقدرته على المعالجة عالية السرعة. فهو يتميز بسرعة مسح إدخال تبلغ 50 مللي ثانية ومحوّل تناظري إلى رقمي بدقة 16 بت، مما يوفر الأداء الحتمي المطلوب للحلقات التحكمية الحرجة. تدعم الوحدة التكوينات غير الاحتياطية والاحتياطية عند اقترانها بتجميعات إنهاء الإدخال/الإخراج المناسبة (IOTA)، مما يضمن أقصى توافر للنظام. مع مواصفاته البيئية الموسعة، تم تحسين هذه الوحدة للعمل المستمر في الظروف الصناعية القاسية، من -40 درجة مئوية إلى +70 درجة مئوية.

المواصفات الفنية التفصيلية

تفاصيل معلمات الأجهزة لـ 8C-PAIH51 (CC-PAIH51) موضحة أدناه:

• الشركة المصنعة: هاني ويل

• رقم الطراز: 8C-PAIH51 / CC-PAIH51

• رقم القطعة: 51454352-175

• نوع الإدخال: تماثلي عالي المستوى 4-20 مللي أمبير (عبر مقاومة داخلية 200 أوم)

• دعم HART: تواصل رقمي مدمج عبر HART لإدارة الأصول

• عدد القنوات: 16 قناة (مفردة الطرف)

• دقة محول التناظر إلى رقمي: 16 بت

• معدل مسح الإدخال: 50 مللي ثانية

• دقة الأجهزة: ±0.075% من المدى الكامل (عند 23.5 درجة مئوية)؛ ±0.15% (من 0 إلى 60 درجة مئوية)

• نسبة رفض الوضع المشترك: 70 ديسيبل (تيار مستمر إلى 60 هرتز)

• جهد الوضع المشترك: -6 إلى +5 فولت ذروة (تيار مستمر إلى 60 هرتز)

• نسبة رفض الوضع العادي: 19 ديسيبل عند 60 هرتز

• مرشح الوضع العادي: مرشح RC ذو قطب واحد، -3 ديسيبل عند 6.5 هرتز

• التداخل بين القنوات: -60 ديسيبل (من قناة إلى أخرى)

• مزود الطاقة: 24 فولت تيار مستمر (عبر معالج الإدخال/الإخراج)

• درجة حرارة التشغيل: من -40 درجة مئوية إلى +70 درجة مئوية

• درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية

• الأبعاد: 12.7 سم × 2.5 سم × 10.2 سم

• نماذج IOTA المتوافقة: CC-TAIX51 (غير احتياطي) / CC-TAIX61 (احتياطي)
