وحدة الإدخال الرقمية | يوكوغاوا SDV144-S63/PRP ProSafe-RS
Manufacturer: Yokogawa
-
Part Number: SDV144-S63/PRP
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

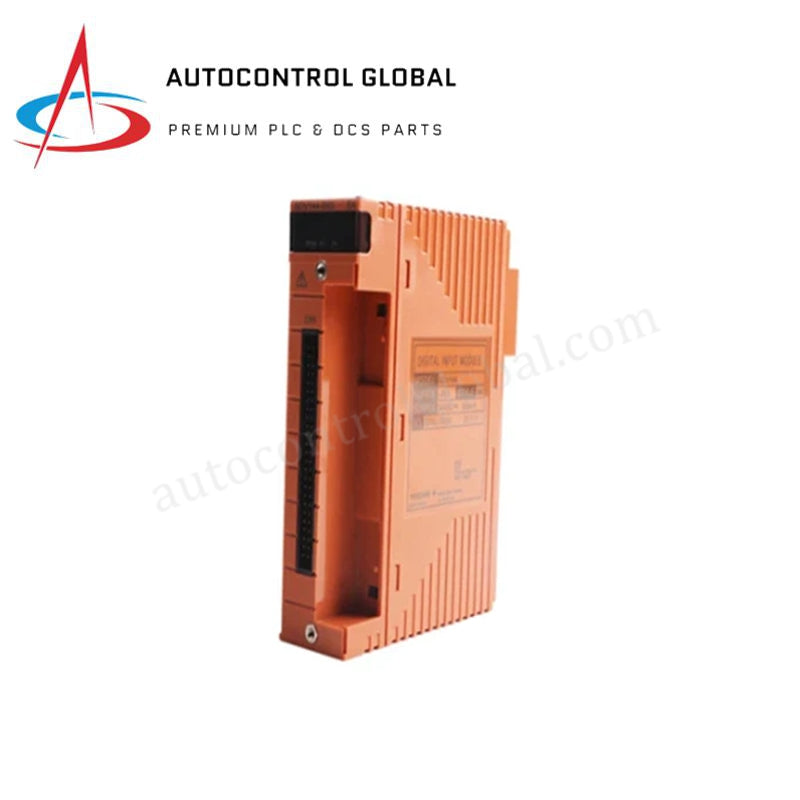

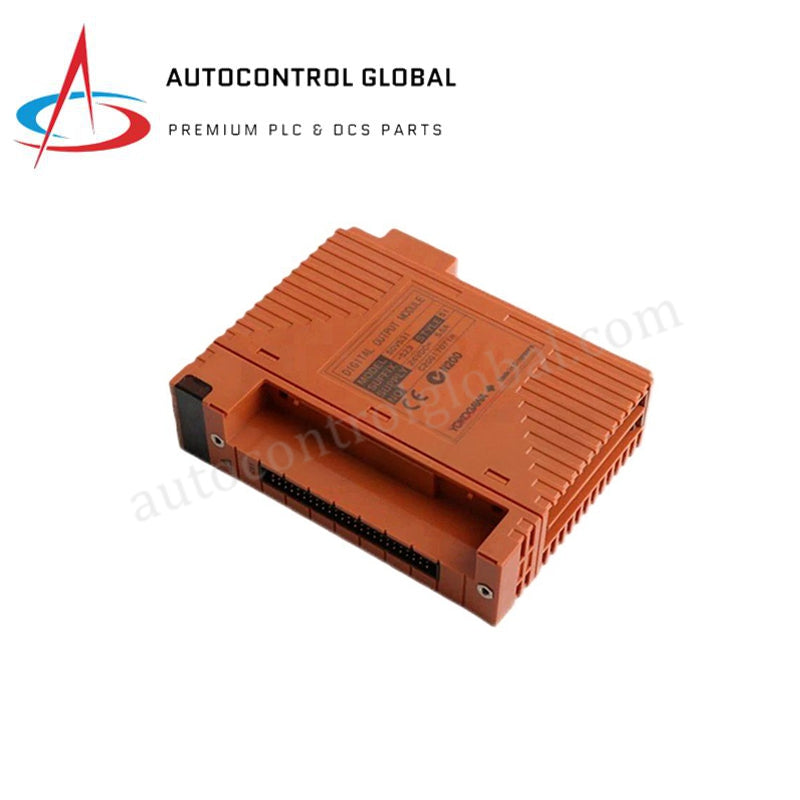

وحدة الإدخال الرقمي Yokogawa SDV144-S63/PRP
تعمل وحدة الإدخال الرقمي Yokogawa SDV144-S63/PRP، المدرجة أيضًا في الكتالوج باسم SDV144، كمكوّن عتادي مخصص لاكتساب إشارات الحقل المنفصلة ذات 16 قناة ضمن أنظمة الأجهزة الآمنة ProSafe-RS. وتعالج مدخلات نقاط التلامس الخالية من الجهد القادمة من أزرار الإيقاف الطارئ ومفاتيح الحدّ الحقلية، مع توفير عزل جلفاني واختبار نبضي فوري لمنع تشغيل حالات خاطئة. وتضمن وصلة محول واجهة كابل الإشارة ودبابيس التشفير توصيلًا كهربائيًا آمنًا وتشفيرًا عتاديًا أثناء صيانة النظام.
تفصيل اللاحقة ومصفوفة الطراز
| اللاحقة / رمز الخيار | التسمية | الوصف التقني |
|---|---|---|
| SDV144 | الطراز الأساسي | وحدة إدخال رقمي (16 قناة، 24 VDC، عزل الوحدة) |
| -S | النوع | مواصفة تشغيل قياسية |
| 6 | الواجهة | مع محول واجهة كابل إشارة ومن دون حماية من الانفجار |
| 3 | الطلاء / درجة الحرارة | طلاء مطابق لمعيار ISA Standard G3 مع نطاق تشغيل من -20 إلى 70 deg C |
| /PRP | خيار العتاد | دبوس لمنع الإدخال الخاطئ لأغراض التشفير المادي |
مواصفات العتاد
| المعلَمة | المواصفة |
|---|---|
| الطراز | SDV144-S63/PRP |
| العلامة التجارية | Yokogawa |
| المنشأ | إندونيسيا |
| الوزن | 0.35 kg صافيًا (1.5 kg للشحن) |
| الأبعاد | 3.3 cm x 12.7 cm x 12.7 cm |
| درجة حرارة التشغيل | -20 إلى 70 deg C |
| استهلاك الطاقة | 290 mA عند 5 VDC (داخليًا)، و140 mA عند 24 VDC (خارجيًا) |
| عدد القنوات | 16 مدخلًا رقميًا منفصلًا |
| نوع إشارة الإدخال | نقطة تلامس جافة خالية من الجهد |
| حالة الإدخال ON | مقاومة التلامس <= 1 kohm |
| حالة الإدخال OFF | مقاومة التلامس >= 100 kohm |
| تيار الإدخال الاسمي | 6 mA (+/-20%) |
| زمن الاستجابة | <= 40 ms |
| جهد العزل | 2000 VAC لمدة دقيقة واحدة (بين الإدخال والنظام) |
| شهادة السلامة | متوافق مع IEC 61508 SIL2، ومعتمد من TÜV |
العزل بين القنوات وسلامة إشارة DCS
صُممت الوحدة للنشر في أنظمة الأجهزة الآمنة عالية التوافر، وتستخدم حواجز عزل ضوئيًا مقننة عند 2000 VAC لعزل المنطق الداخلي الأساسي عن ارتفاعات الجهد والضوضاء في جانب الحقل. وتنّفذ الوحدة اختبارًا تشخيصيًا نبضيًا مستمرًا عبر قنوات الإدخال الـ16 جميعها، فتكتشف انقطاعات أسلاك الحقل والدوائر القصيرة من دون تشغيل إيقافات زائفة. وبفضل طلائها المطابق لمعيار ISA Standard G3، تتحمل لوحة الدائرة أجواءً أكّالة تحتوي على غازات كبريتية وكلورية. وتمنع دبابيس التشفير المادي /PRP إدخال الوحدة في مواضع شقوق غير صحيحة أثناء إجراءات الاستبدال أثناء التشغيل، مع الحفاظ على تعيين القنوات بدقة عبر حاضنات I/O في ProSafe-RS.
الأسئلة الشائعة
س: هل يمكن تركيب هذه الوحدة باستخدام كتل أطراف قياسية بدلًا من واجهة كابل الإشارة؟
ج: لا. تشير اللاحقة -S6 إلى وحدة مصممة خصيصًا مع محول واجهة كابل إشارة. ولا يمكنها قبول كتل أطراف ذات مشبك ضغط أو موصلات كابلات MIL مباشرة على اللوحة الأمامية.
س: كيف يتفاعل خيار /PRP مع كابلات أسلاك الحقل؟
ج: يضيف خيار /PRP آلية تشفير لمنع إدخال نوع الوحدة الخاطئ في شق موصل بالأسلاك. ولاستكمال ترتيب التشفير الميكانيكي، يجب أن يحمل كابل الإشارة المتوافق رمز الخيار /SDV144.
س: ما متطلبات إمداد الطاقة الأساسية للوحة الوحدة الخلفية وحلقات الحقل؟
ج: تستهلك الوحدة ما يصل إلى 290 mA من ناقل اللوحة الخلفية الداخلي بجهد 5 VDC لتشغيل المنطق الداخلي، بينما تتطلب مصدرًا خارجيًا بجهد 24 VDC يسحب نحو 140 mA لتشغيل حلقات الاستجواب ذات نقاط التلامس الجافة.
إرشادات التركيب الميداني
ركّب الوحدة في شق حاضنة IOM المخصص داخل لوحة التحكم. تحقّق من محاذاة دبابيس المنع /PRP مع الشقوق المشفّرة المقابلة في الموصل المتوافق قبل تطبيق قوة الإدخال. تأكد من إيقاف تشغيل مصدر الطاقة الحقلي الذي يزوّد دائرة الحلقة بجهد 24 VDC أثناء مهام التوصيل المادي.
مرّر كابلات الإشارة عبر قنوات معدنية مؤرضة أو حوامل كابلات مخصصة، مع الحفاظ على فصل مادي لا يقل عن 300 mm عن كابلات الطاقة عالية الجهد لتقليل الاقتران الكهرومغناطيسي. صِل دروع الكابلات بقضيب تأريض الخزانة باستخدام مشابك تأريض عالية التردد عند نقطة إنهاء واحدة. تحقّق من توافق نقاط التلامس الحقلية مع عتبات الممانعة البالغة 1 kohm في حالة ON و100 kohm في حالة OFF قبل تشغيل حلقة السلامة لأول مرة.
