وحدة الاتصال GE Mark VI IS200STCIH6A IS200STCIH6ADD (نسخة)
Manufacturer: GE Fanuc
-
Part Number: DS200TBQCG1ABB
Condition：New with Original Package
Product Type: لوحة طرفية للإدخال المنفصل
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وصف المنتج

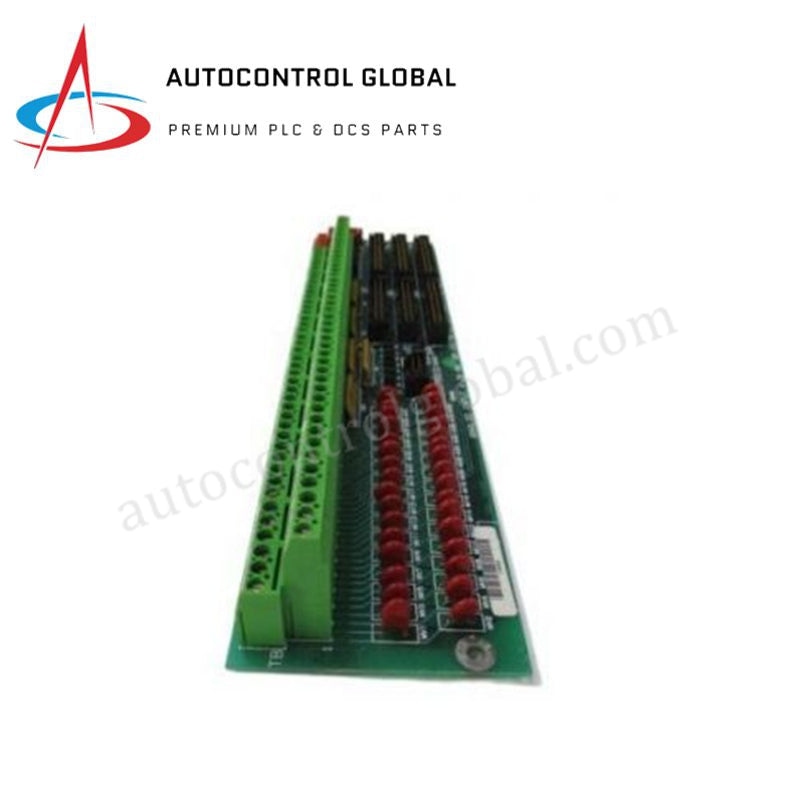

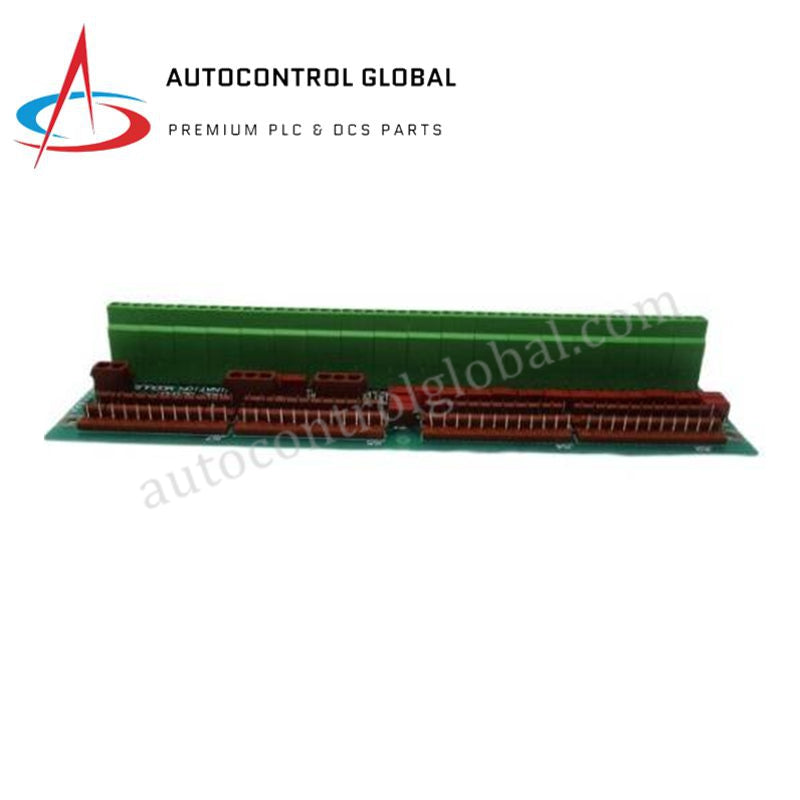

تُعد لوحة الإدخال التلامسي المنفصل عالية الكثافة IS200STCIH6A (بما في ذلك النسخة IS200STCIH6ADD) مصممة لنظام التحكم Speedtronic Mark VI من جنرال إلكتريك. تُركب هذه اللوحة على سكة DIN وتعمل كواجهة رئيسية لجمع إشارات التلامس الجاف من ملحقات التوربينات، مثل مفاتيح الحد، تلامسات المرحلات، وأقفال الحماية. من خلال دمج 48 قناة في وحدة واحدة، تقلل IS200STCIH6A بشكل كبير من مساحة الخزانة مع توفير معالجة إشارة قوية لمنطق التحكم الحرج.
تم تصميم اللوحة لبيئات صناعية عالية التوفر، مع عزل بصري لكل قناة لحماية معالجات التحكم من الاضطرابات الكهربائية في جانب الحقل. من الميزات البارزة في IS200STCIH6A دقة تسلسل الأحداث (SOE) بمقدار 1 مللي ثانية، مما يسمح بتسجيل توقيت دقيق لتغيرات الحالة بالمللي ثانية — وهو مطلب ضروري لتحليل الأعطال والتشخيص بعد التوقف. تشمل الأجهزة ترشيح RC مدمج لقمع ارتداد التلامس والتداخل الكهرومغناطيسي (EMI)، مما يضمن الإبلاغ فقط عن تغيرات الحالة الصحيحة إلى وحدة التحكم.
المواصفات الفنية
-
تسمية الموديل: IS200STCIH6A / IS200STCIH6ADD
-
نظام التحكم: GE Mark VI Speedtronic
-
نوع اللوحة: إدخال تلامس منفصل (STCI)
-
سعة الإدخال: 48 قناة إدخال تلامس جاف
-
جهد الإثارة: 24 فولت تيار مستمر نموذجي (معزول)
-
دقة SOE: التقاط حدث بدقة 1 مللي ثانية
-
عتبة العزل: عزل بصري لكل قناة
-
ترشيح الإشارة: ترشيح مدمج للأجهزة لمنع الارتداد وتقليل الضوضاء
-
تكوين التركيب: تركيب قياسي على سكة DIN
-
واجهة المحطات: كتلتان طرفيتان بمسامير 48 نقطة لكل منهما
-
درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية
-
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية
-
الأبعاد: 170 مم × 90 مم
-
وزن الشحن: 3.0 كجم (بما في ذلك التغليف)
-
الامتثال: معايير IEC 61326-1 للامتثال الكهرومغناطيسي الصناعي
التطبيق واستراتيجية النظام
يُستخدم IS200STCIH6A بشكل أساسي في خزانات التحكم في توربينات الغاز والبخار حيث يكون التغذية الراجعة التلامسية عالية السرعة ضرورية. عادةً ما يُقرن مع بطاقة معالج الإدخال/الإخراج من سلسلة V عبر كابلات عالية الكثافة. يدعم هذا الموديل كل من بنى النظام البسيطة (Simplex) والنظام الثلاثي الموديلات (TMR)، حيث يوزع إشارات الحقل إلى عدة نوى تحكم عند تكوينه لمنطق توقف التوربين الحرج للسلامة.
الأسئلة المتكررة
ما الفرق بين IS200STCIH6A ونسخة H6ADD؟ IS200STCIH6ADD هي نسخة محددة من اللوحة الأساسية IS200STCIH6A. تحافظ على التوافق الوظيفي الكامل لكنها قد تتضمن مكونات PCB محدثة أو تحسينات في التصنيع لتعزيز الاستقرار الحراري طويل الأمد في البيئات القاسية.
هل يمكن لهذه اللوحة التعامل مع مدخلات التلامس الرطبة؟ تم تصميم IS200STCIH6A خصيصًا لمدخلات التلامس الجاف. قد يؤدي تطبيق جهد ترطيب خارجي دون التحقق من مخطط توصيل اللوحة الطرفية المحدد إلى تلف دائرة العزل البصري.
