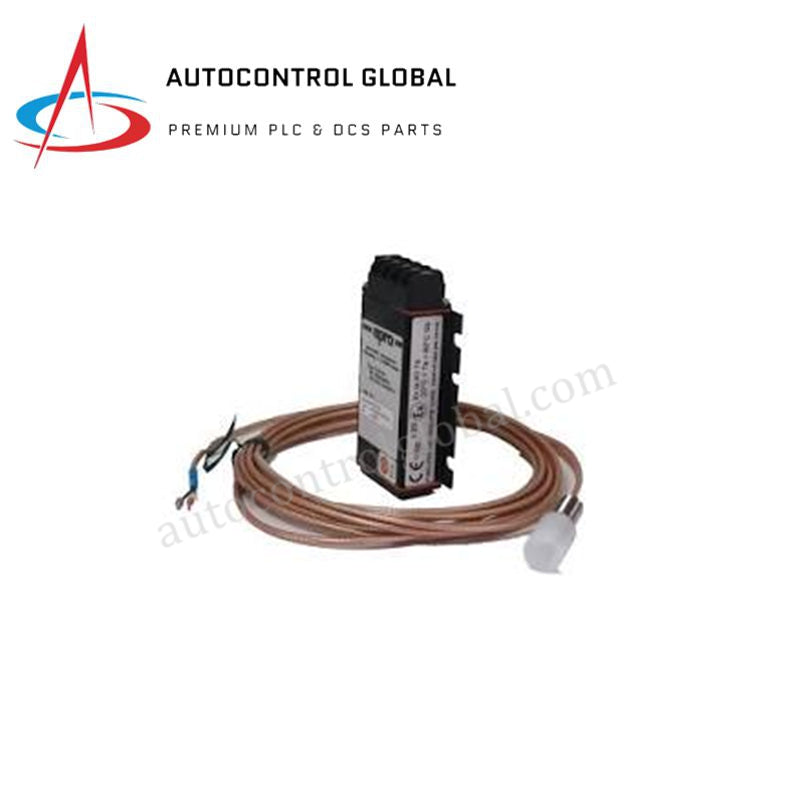

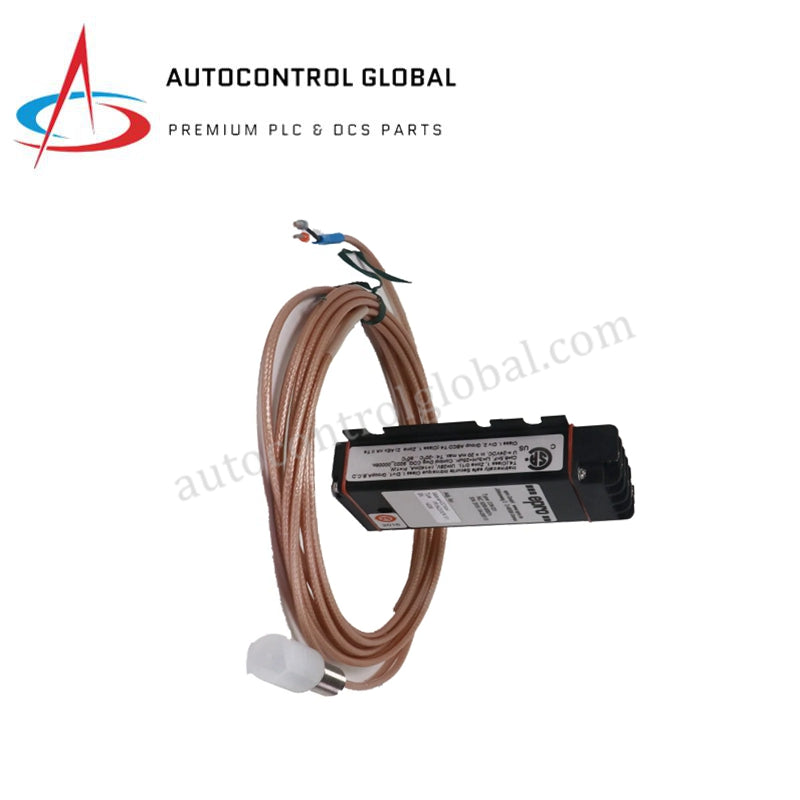

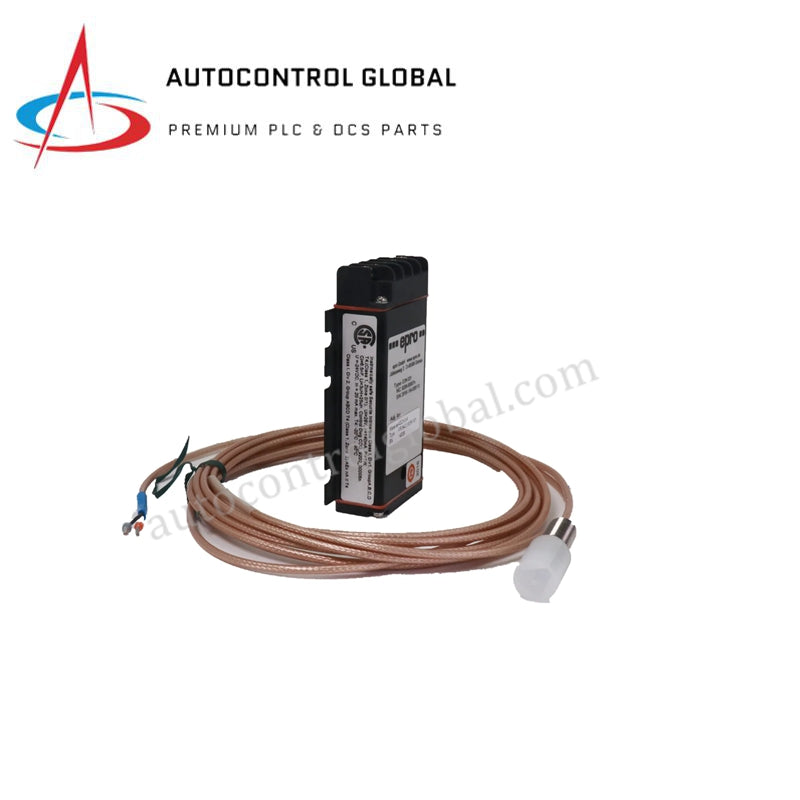

وحدة PLC لقياس الإزاحة بالتيارات الدوامية EPRO CON021 PR6423/011-110-CN
Manufacturer: Emerson
-
Part Number: CON021+PR6423/011-110-CN
Condition：New with Original Package
Product Type: مستشعرات القرب
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة معالج PLC EPRO CON021+PR6423/011-110-CN
تعمل وحدة معالج PLC EPRO CON021+PR6423/011-110-CN، المُدرجة أيضًا باسم CON021+PR6423، كمكوّن عتادي مخصص لقياس إزاحة العمود الشعاعية والمحورية، وموضعه، ولا مركزيته، وسرعته ضمن أنظمة مراقبة الآلات التوربينية. وقد صُممت للقياس غير التلامسي في البيئات الصناعية الخطرة، وتوفر وحدة معالج PLC EPRO CON021+PR6423/011-110-CN (CON021+PR6423) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | CON021+PR6423/011-110-CN |
| العلامة التجارية | EPRO (Emerson) |
| المنشأ | الصين |
| الوزن | 120 غرامًا (المحوّل) |
| الأبعاد | هيكل مدمج قياسي للمحوّل مع مسبار 5 مم |
| درجة حرارة التشغيل | من -30 إلى +100 درجة مئوية (المحوّل)، ومن -35 إلى +180 درجة مئوية (المستشعر) |
| استهلاك الطاقة | يُشغّل ضمن نطاق جهد التغذية |
| نطاق التردد | من 0 إلى 20,000 هرتز (-3 ديسيبل) |
| زمن الصعود | < 15 ميكروثانية |
| جهد التغذية | من -23 فولت إلى -32 فولت تيار مستمر (خرج من -4 فولت إلى -20 فولت) / من -21 فولت إلى -32 فولت تيار مستمر (خرج من -2 فولت إلى -18 فولت) |
| نطاق القياس | من 1 إلى 24 مم حسب نوع المستشعر (نطاق خطي يقارب 2.0 مم للإصدار /011-110) |
| الفجوة الهوائية الأولية | 0.5 مم |
| الحساسية | 8 فولت/مم (± 5%) |
| مادة الهدف | فولاذ مغناطيسي حديدي (42CrMo4 / AISI 4140) |
| درجة الحماية | IP20 (هيكل المحوّل من سبيكة LMgSi)، وIP66 (مستشعر من الفولاذ المقاوم للصدأ/PEEK) |
| الشهادات | CE، ATEX، IECEx، CSA، وشهادة محلية صينية (السلامة الجوهرية Ex ia IIC T6/T4) |
خصائص مراقبة الآلات التوربينية وTSI
يستخدم نظام المحوّل مصفوفات متقدمة لمعايرة مسبار التيارات الدوامية، مخصصة تحديدًا للأهداف المصنوعة من الفولاذ المغناطيسي الحديدي. وتتطلب تشخيصات حلقة النظام التحقق الصارم من جهد الفجوة (أهداف بجهد -10 فولت تيار مستمر) للحفاظ على اتجاه الفجوة الهوائية الأولية البالغة 0.5 مم ضمن نافذة القياس الخطية. وتتيح معلمات الاستجابة عالية التردد عبر نطاق 0 إلى 20,000 هرتز لعتاد المعالجة تحديد ديناميكيات الدوّار المعقدة دون توهين الإشارة. وتحمي منهجيات الكبت النشط للتداخل المتبادل نقل الجهد عالي الحساسية البالغ 8 فولت/مم من الضوضاء الحثية الموضعية، بما يضمن عمليات آمنة جوهريًا في البيئات المصنفة وفق متطلبات Ex ia IIC.
الأسئلة الشائعة
س: ما نطاقات الخرج الديناميكية التي تولدها وحدة محوّل الإشارة؟
ج: يحوّل المحوّل تغيرات معاوقة المسبار إلى مخارج تماثلية تتراوح إما من -2 فولت تيار مستمر إلى -18 فولت تيار مستمر، أو من -4 فولت إلى -20 فولت تيار مستمر، وذلك حسب تهيئة قضيب جهد التغذية المحددة.
س: هل يستطيع المستشعر تحمّل العناصر والسوائل المسببة للتآكل الموجودة بالقرب من الآلات عالية السرعة؟
ج: صُنع هيكل المستشعر من الفولاذ المقاوم للصدأ مع طرف من PEEK، ما يوفر درجة حماية IP66 ضد دخول العوامل الخارجية لمقاومة الملوثات الصناعية.
إرشادات التركيب الميداني
ثبّت هيكل المحوّل باستخدام أربعة براغٍ من نوع M5x20 على لوحة الإسناد الخلفية للحاوية المحددة. يجب على المهندسين محاذاة مسبار التيارات الدوامية مقاس 5 مم مع مادة هدف مطابقة لخصائص الفولاذ المغناطيسي الحديدي المُعاير 42CrMo4/AISI 4140 لتجنب انحراف الحساسية. اضبط الفجوة الميكانيكية الأولية على 0.5 مم باستخدام مقياس معايرة دقيق لسماكة الفجوة، أو بمراقبة خرج جهد الفجوة الكهربائي قبل إحكام حوامل التثبيت. مرّر كابل المسبار المدرّع والمعزول بمادة PTFE عبر قنوات مخصصة ومؤرّضة، مع فصله عن مسارات كابلات التيار المتردد عالية الجهد المتوازية. تأكد من توصيل جميع أسلاك التدريع بطرف تأريض الأجهزة المخصص لكبت التداخل الكهرومغناطيسي الخارجي عبر نطاق القياس من 0 إلى 20,000 هرتز.
