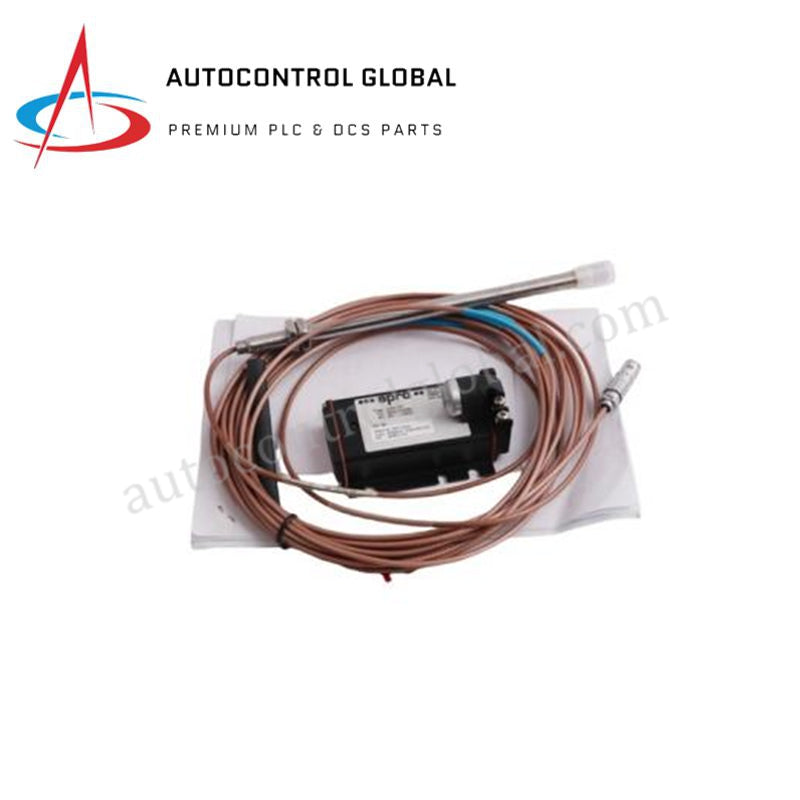

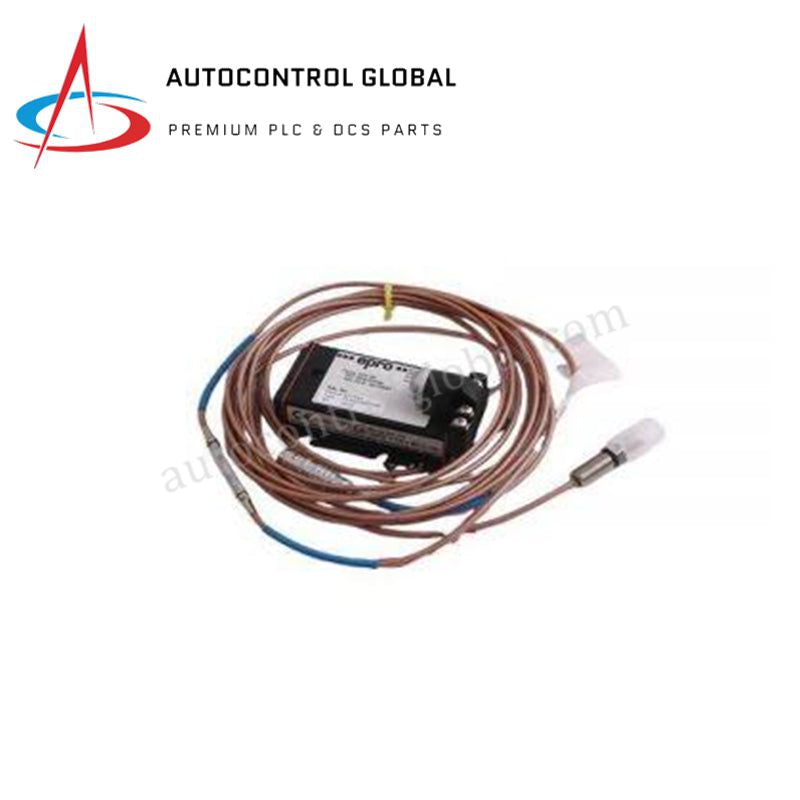

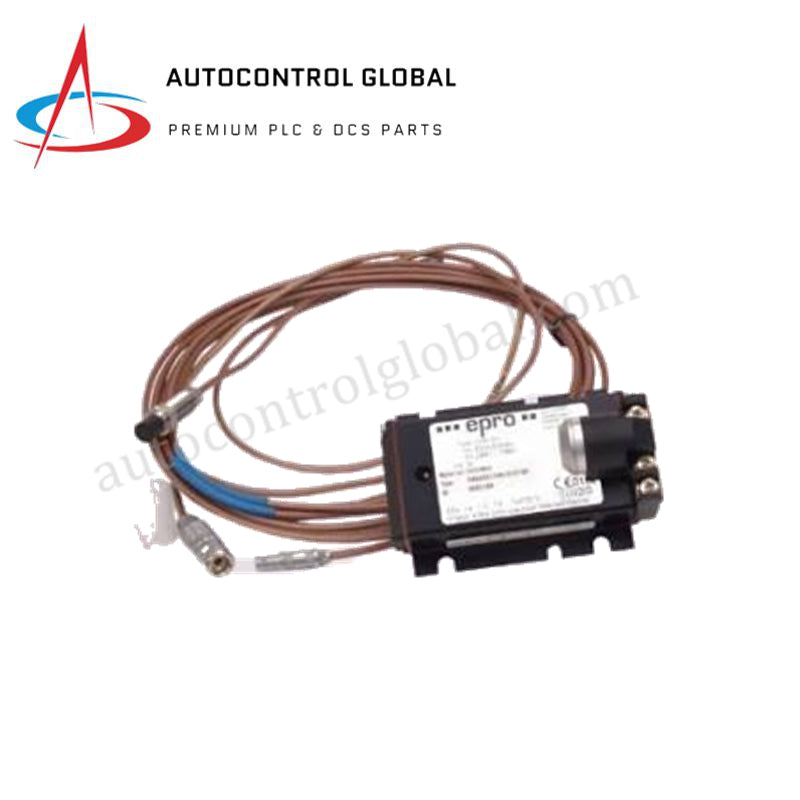

وحدة مستشعر الإزاحة بالتيارات الدوامية EPRO CON021 PR6423/012-010
Manufacturer: Emerson
-
Part Number: CON021+PR6423/012-010
Condition：New with Original Package
Product Type: مستشعرات القرب
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظام قياس الإزاحة بالتيارات الدوامية EPRO CON021+PR6423/012-010
تمت تهيئته لمراقبة إزاحة الأعمدة في البيئات الصناعية الخطرة، ويوفر EPRO CON021+PR6423/012-010 (وحدة معالج PLC CON021+PR6423) تنفيذًا ماديًا/كهربائيًا مباشرًا. ويعمل EPRO CON021+PR6423/012-010 كمكوّن أجهزة مخصص للقياس الدقيق غير التلامسي لاهتزاز العمود وإزاحته ولا مركزيته وسرعته ضمن أنظمة مراقبة الآلات التوربينية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | CON021 + PR6423/012-010 |
| العلامة التجارية | EPRO (Emerson) |
| المنشأ | الصين |
| الوزن | 120 غ (المحوّل) |
| الأبعاد | بصمة قياسية مدمجة |
| درجة حرارة التشغيل | من -35 إلى +180 درجة مئوية (المستشعر) / من -30 إلى +100 درجة مئوية (المحوّل) |
| استهلاك الطاقة | يعمل بجهد تغذية من -21 VDC إلى -32 VDC |
| نوع المستشعر | مسبار تيارات دوامية بقطر 5 مم |
| المدى الخطي | نحو 2.0 مم |
| الفجوة الهوائية الأولية | 0.5 مم |
| الحساسية | 8 V/mm (+/- 5%) |
| خطأ الخطية | انحراف +/- 0.015 مم |
| نطاق التردد | من 0 إلى 20,000 Hz (-3 dB) |
| زمن النهوض | <15 us |
| خرج الإشارة | من -2 إلى -18 VDC أو من -4 إلى -20 VDC |
| درجة الحماية | IP66 (المستشعر) / IP20 (المحوّل) |
| السلامة الجوهرية | معتمد وفق Ex ia IIC T6/T4 Gb |
خصائص مراقبة الآلات التوربينية وTSI
يستخدم نظام محول الإشارة مصفوفات متقدمة لمعايرة مسبار التيارات الدوامية، مصممة خصيصًا للأهداف المصنوعة من الفولاذ الحديدي. وتتطلب تشخيصات حلقة النظام التحقق الصارم من جهد الفجوة (الأهداف عند -10 VDC) للحفاظ على اتجاه الفجوة الهوائية الأولية البالغة 0.5 مم ضمن نافذة القياس الخطية. وتتيح معلمات الاستجابة عالية التردد عبر الطيف من 0 إلى 20,000 Hz لأجهزة المعالجة رسم ديناميكيات الدوّار المعقدة من دون توهين الإشارة. وتحمي منهجيات الكبت النشط للتداخل المتبادل نقل الجهد عالي الحساسية البالغ 8 V/mm من الضوضاء الحثية الموضعية، بما يضمن تشغيلًا آمنًا جوهريًا في البيئات المصنفة وفق متطلبات Ex ia IIC.
الأسئلة الشائعة
س: ما نطاقات الخرج الديناميكية التي تولدها وحدة محوّل الإشارة؟
ج: يحوّل المحوّل تغيرات ممانعة المسبار إلى مخارج تماثلية تمتد إما من -2 VDC إلى -18 VDC أو من -4 إلى -20 VDC، وفقًا لتهيئة قضيب جهد التغذية المحددة.
س: هل يستطيع المستشعر تحمل العناصر والسوائل الأكّالة الموجودة بالقرب من الآلات عالية السرعة؟
ج: يتكون غلاف المستشعر من الفولاذ المقاوم للصدأ، مع طرف من PEEK، ما يوفر درجة حماية IP66 ضد دخول المواد ويحميه من الملوثات الصناعية.
إرشادات التركيب الميداني
ثبّت المسبار ميكانيكيًا في هيكل الآلة باستخدام مقاييس تعشيق اللولب التي تمنع تحركه تحت تأثير الاهتزازات الميكانيكية العالية. تحقق من توافق مادة الهدف مع مواصفات الفولاذ الحديدي المعاير (42CrMo4 / AISI 4140) للحفاظ على حدود المعايرة الدقيقة البالغة 8 V/mm. اضبط عمق المسبار حتى يسجل مقياس رقمي متعدد جهد الفجوة الأساسي المستهدف، ثم ثبّت صواميل القفل الخارجية. مرّر الكابلات المدرعة المعزولة بـ PTFE داخل مسارات مواسير مخصصة، منفصلة عن خطوط التيار المتردد القياسية عالية الجهد، لتقليل التداخل الإلكتروني المحيط. تأكد من تأريض غلاف محوّل الإشارة بإحكام إلى لوحة تأريض الأجهزة المحلية داخل الحاوية المحلية للحفاظ على عزل الحلقة.
