وحدة عقدة حافلة ER ANR10D-420/ATDOC/NDEL | وحدة يوكوجاوا البعيدة

وصف المنتج

نظرة عامة

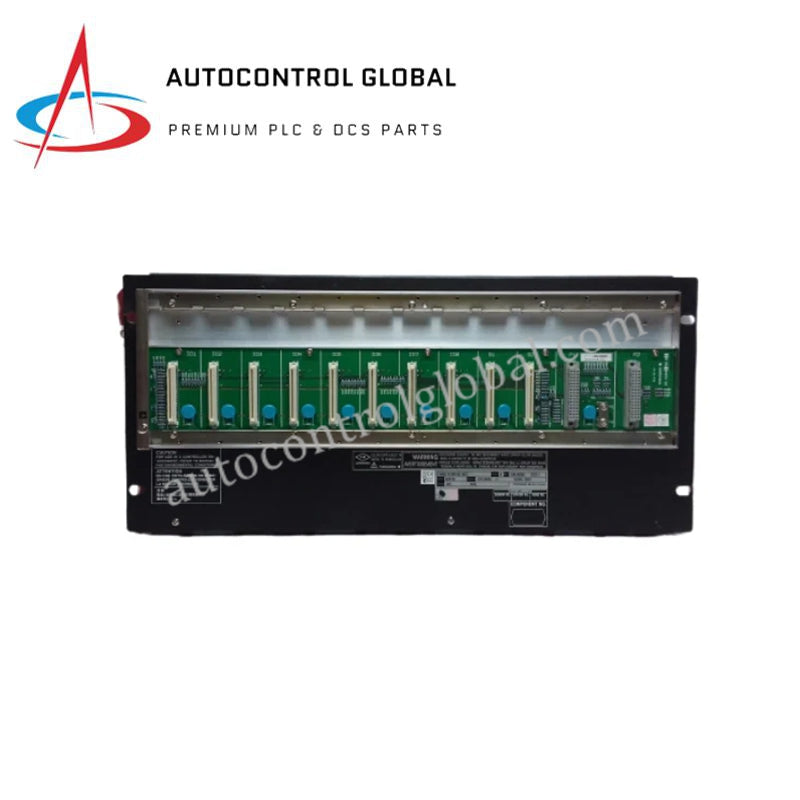

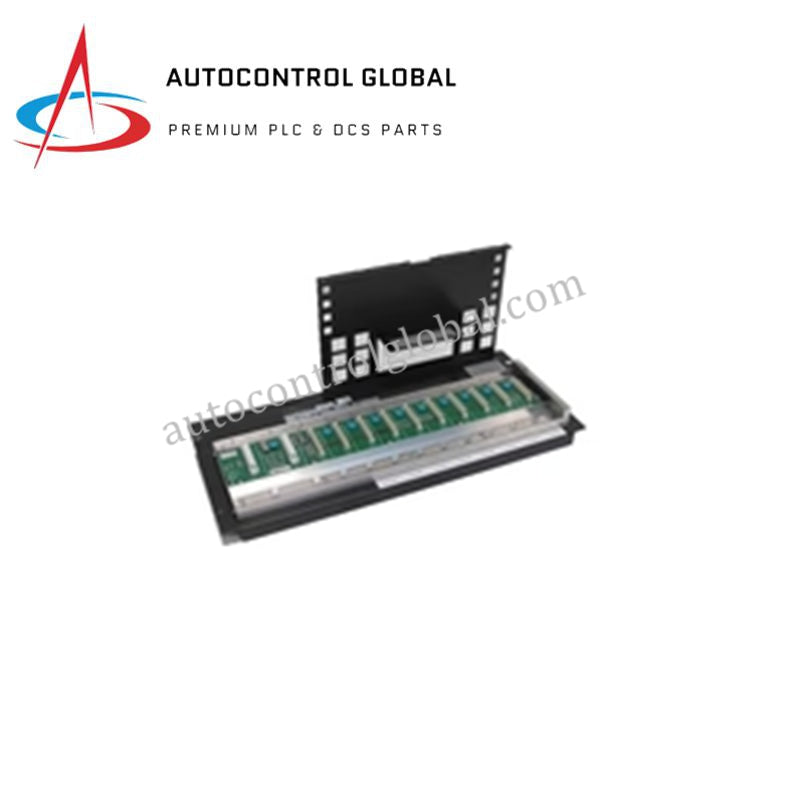

تُعد وحدة يوكوجاوا ANR10D-420/ATDOC/NDEL وحدة عقدة ناقل ER عالية الأداء لأنظمة التحكم الموزعة CENTUM VP. تعمل كواجهة عقدة بعيدة، مما يتيح اتصالًا موثوقًا بين وحدات الإدخال/الإخراج الميدانية ووحدات التحكم الميدانية (FCUs) عبر ناقل ER. تصميمها المعياري والقابل للتبديل الساخن يدعم شبكات المصانع القابلة للتوسع مع الحفاظ على التشغيل المستمر.

تكامل النظام

• متوافقة مع أنظمة CENTUM VP DCS وFIO من يوكوجاوا

• تدعم الإدخال/الإخراج التناظري والرقمي، وأجهزة استشعار الحرارة، ومرسلات الضغط، وأجهزة قياس التدفق

• تعمل مع بروتوكولات FOUNDATION Fieldbus وHART وPROFIBUS DP

• التصميم المعياري يسمح بالتوسع دون توقف نظام التحكم الموزع

المواصفات الفنية

الاتصال

• البروتوكول: ناقل ER

• الواجهة: قناتان اتصال احتياطيتان مزدوجتان

• السرعة: 10 ميجابت في الثانية (معيار IEEE 802.3 10BASE-2 كابل متحد المحور)

• الموصل: نوع BNC

• الطوبولوجيا: توسع متعدد العقد مع التكرار

• الوظيفة: تعمل كعقدة بعيدة لتكامل الإدخال/الإخراج الموزع

الكهربائية

• مزود الطاقة: 24 فولت تيار مستمر نموذجي

• استهلاك الطاقة: 6–10 واط

• التكرار: دعم مدخلات طاقة مزدوجة احتياطية

الميكانيكية

• الأبعاد: 482.6 × 221.5 × 205 ملم

• الوزن: 10 كجم

• التركيب: تركيب على رف أو لوحة

• المؤشرات: مؤشرات حالة LED للطاقة والاتصال

البيئية

• درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية

• درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

• الرطوبة: 5%–95% رطوبة نسبية (بدون تكاثف)

• درجة الحماية: IP20

• الشهادات: CE، UL، CSA
