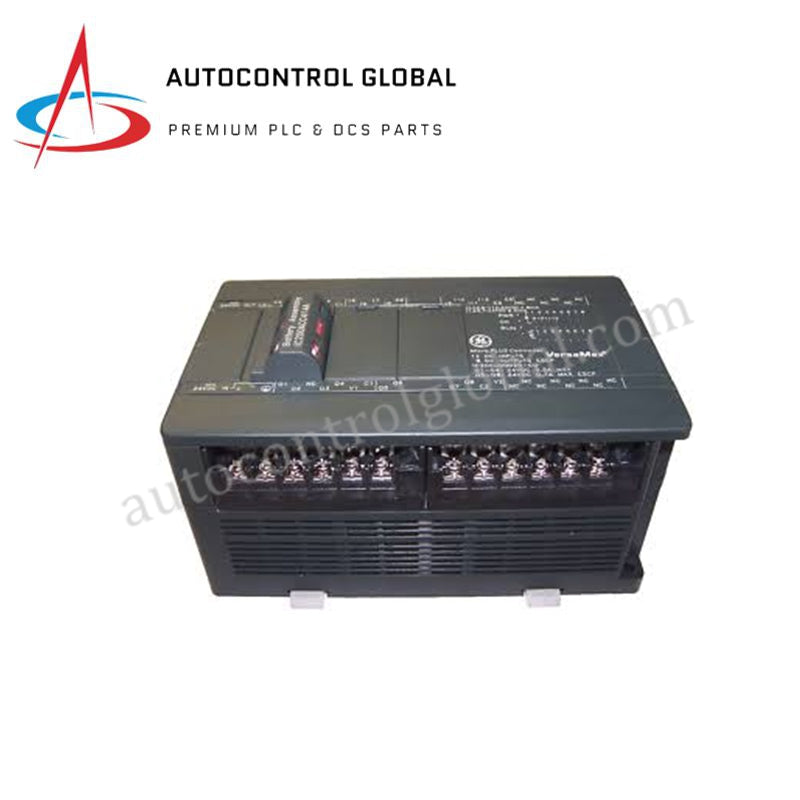

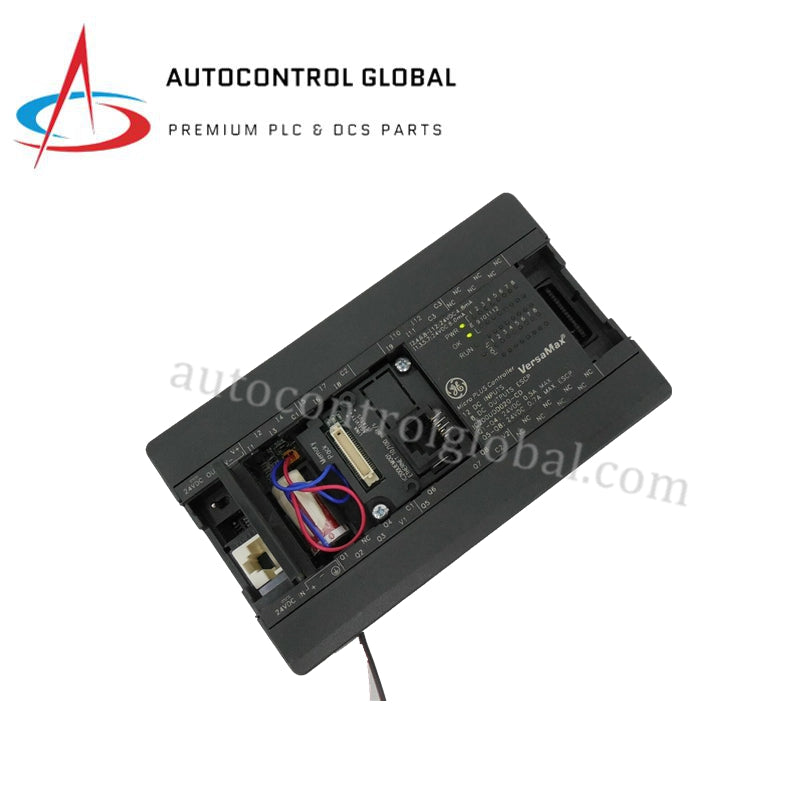

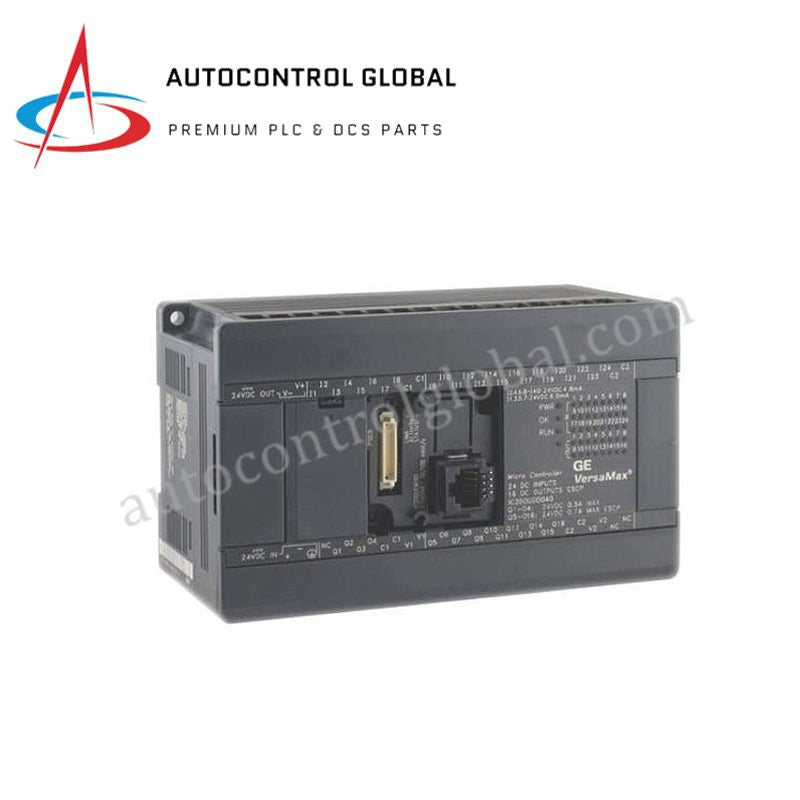

وحدة تحكم PLC صغيرة VersaMax من GE Fanuc، الطراز IC200UDD020
Manufacturer: GE Fanuc
-
Part Number: IC200UDD020
Condition：New with Original Package
Product Type: وحدات التحكم المنطقية القابلة للبرمجة المدمجة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة GE IC200UDD020 VersaMax Micro PLC
تعمل وحدة GE IC200UDD020، المدرجة أيضًا باسم وحدة التحكم المنطقية القابلة للبرمجة المدمجة IC200UDD020-CD، كمكوّن عتادي مخصص لجمع الإشارات الرقمية محليًا وتنفيذ مخرجات الترانزستور ضمن شبكات بنية VersaMax Micro.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | IC200UDD020 |
| العلامة التجارية | GE Fanuc / Emerson |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.91 كجم (2.00 رطل) |
| الأبعاد | 150 مم عرضًا × 76 مم عمقًا × 90 مم ارتفاعًا |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 8 W |
| جهد التغذية المقنن | 24 VDC (-20% / +25%، نطاق من 19.2 إلى 30 VDC) |
| تيار الاندفاع | 1 A عند 30 VDC (لمدة 10 مللي ثانية) |
| زمن الاحتفاظ | 10 مللي ثانية عند 19.2 VDC |
| الإدخال/الإخراج المدمج | 20 نقطة (12 دخلًا / 8 مخارج) |
| المداخل الرقمية | 12 مدخلًا بجهد 24 VDC (منطق موجب أو سالب، 7 mA نموذجيًا) |
| المخارج الرقمية | 8 مخارج ترانزستور (مصدر 24 VDC، بواقع 0.5 A لكل نقطة) |
| العدادات عالية السرعة | 4 من النوع A (بحد أقصى 10 kHz) أو 1 من النوع A + 1 من النوع B |
| خرج PWM | قناة واحدة، بحد أقصى 5 kHz |
| العزل | 1500 V RMS بين الدوائر الميدانية والمنطقية، و500 V RMS بين المجموعات |
| الذاكرة | 9 KB لذاكرة المنطق، و2 KB لذاكرة السجلات |
| زمن المسح النموذجي | 1.1 مللي ثانية |
| سعة التوسعة | حتى 136 نقطة إدخال/إخراج عبر وحدات التوسعة |
| برنامج البرمجة | VersaPro 1.1 أو إصدار أحدث، وProficy Machine Edition Logic Developer |
اتصالات ناقل اللوحة الخلفية وبنية الشبكة
يتولى المتحكم IC200UDD020 إدارة سرعة اتصالات ناقل اللوحة الخلفية عبر بنوك الإدخال/الإخراج الموسعة حتى حد أقصى يبلغ 136 نقطة إدخال/إخراج. وتدير كتل الذاكرة المدمجة 9 KB من تنفيذ المنطق إلى جانب 2 KB من الاحتفاظ بالسجلات، مع الحفاظ على توافق ذاكرة الفلاش الخاصة بالبرنامج الثابت عند الترقية باستخدام أدوات البرمجة VersaPro أو Proficy Machine Edition. وتوفر منصة تنفيذ المنطق الداخلية زمن مسح يبلغ 1.1 مللي ثانية عبر قنوات العدادات عالية السرعة وتكوينات PWM أحادية القناة، ما يضمن تزامنًا حتميًا لناقل المجال عبر إجراءات التحكم في الوقت الفعلي.
الأسئلة الشائعة
س: ما حدود التيار المستمر والعزل الخاصة بترانزستورات الخرج الداخلية؟
ج: يوفر كل خرج ترانزستور من نوع المصدر ما يصل إلى 0.5 A لكل نقطة عند 24 VDC. ويوفر العزل البصري تحملًا يبلغ 1500 V RMS بين دوائر المنطق الداخلية والأطراف الميدانية، مع عزل يبلغ 500 V RMS بين مجموعات قنوات الخرج المنفردة.
س: كيف يتعامل مصدر الطاقة مع انخفاضات الجهد العابرة وتيار الاندفاع؟
ج: يحافظ مصدر الطاقة المدمج بجهد 24 VDC على تنفيذ المنطق الطبيعي أثناء انخفاضات الجهد بفضل زمن احتفاظ يبلغ 10 مللي ثانية، مقاسًا عند 19.2 VDC. ويؤدي تطبيق الطاقة الأولي إلى سحب تيار اندفاع أقصى يبلغ 1 A لمدة تصل إلى 10 مللي ثانية عند دخل 30 VDC.
إرشادات التركيب الميداني
ثبّت الوحدة على سكة DIN قياسية مقاس 35 مم أو ثبّتها على سطح باستخدام براغي التثبيت. تأكد من توصيل موصلات الأسلاك الميدانية بكتل الأطراف باستخدام مقاييس الأسلاك الموصى بها. مرّر خطوط الطاقة ذات الجهد العالي بعيدًا عن خطوط إشارات الإدخال/الإخراج منخفضة الجهد بقدرة 24 VDC للحد من التداخل الكهرومغناطيسي. وصّل هيكل المتحكم بالتأريض مباشرةً إلى قضيب التوصيل الرئيسي للوحة باستخدام موصل نحاسي قصير منخفض الممانعة. تحقق من ألا تتجاوز متطلبات الحمل الإجمالية للترانزستورات 0.5 A لكل قناة، وثبّت مرحلات فصل خارجية عند تبديل الأحمال الحثية الثقيلة.
