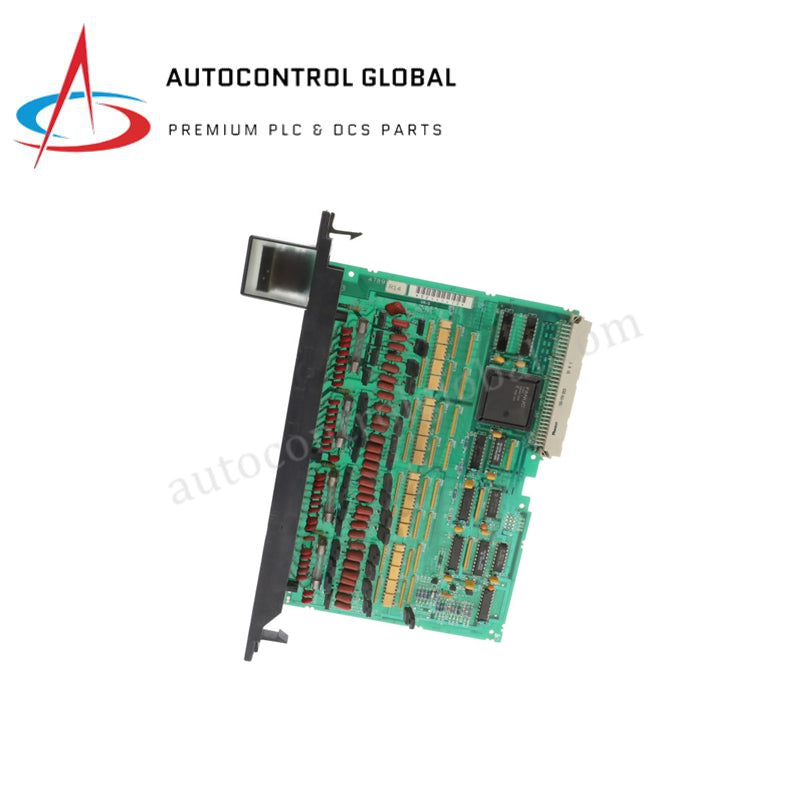

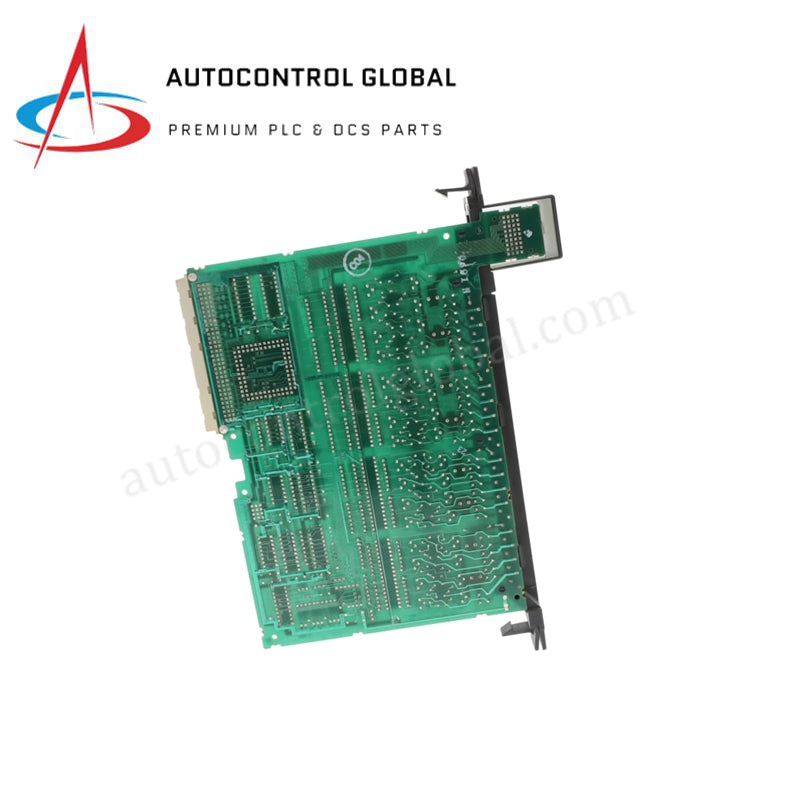

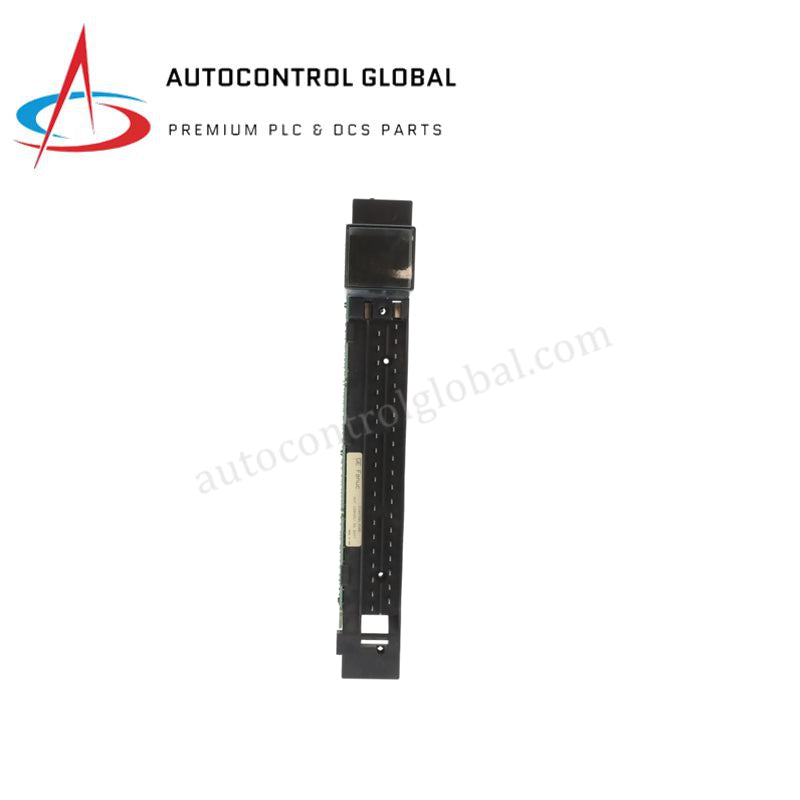

وحدة إدخال رقمية منفصلة من سلسلة GE Fanuc IC697MDL350 Series 90-70، ذات 32 نقطة
Manufacturer: GE Fanuc
-
Part Number: IC697MDL350
Condition：New with Original Package
Product Type: وحدات الإدخال الرقمية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة الإدخال الرقمي GE Fanuc IC697MDL350 من سلسلة 90-70
تعمل GE Fanuc IC697MDL350، المُدرجة أيضًا باسم وحدة الإدخال الرقمي IC697MDL350، كمكوّن عتادي مخصص لاستشعار الإشارات الرقمية متعددة النقاط ضمن منصات GE Fanuc من سلسلة 90-70.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | IC697MDL350 |
| العلامة التجارية | GE Fanuc / Emerson Automation |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.34 كجم (0.75 رطل) |
| الأبعاد | وحدة قياسية أحادية الفتحة من سلسلة 90-70 |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | 120 مللي أمبير عند +5 VDC (طاقة الناقل الخلفي) |
| عدد قنوات الإدخال | 32 قناة رقمية |
| الجهد الاسمي | 24 VDC (منطق موجب) |
| نطاق الجهد | من 0 إلى 30 VDC |
| عتبات المنطق | حالة التشغيل >= 15 VDC، حالة الإيقاف <= 5 VDC |
| تصنيف العزل | عزل بصري، 250 VAC مستمر (بين المجال والمنطق) |
| سرعة الاستجابة | زمن انتشار نموذجي <= 1 مللي ثانية |
| التشخيصات | مؤشرات LED لحالة كل قناة |
سرعة اتصال ناقل اللوحة الخلفية وتوافق البرامج الثابتة
تنقل IC697MDL350 حالات 32 نقطة ميدانية رقمية عبر ناقل اللوحة الخلفية الداخلي القائم على VME في سلسلة 90-70، مع دعم سرعة اتصال عالية عبر ناقل اللوحة الخلفية ضمن دورات التنفيذ في الوقت الفعلي. يوفر منطق التبديل السريع زمن استجابة يبلغ 1 مللي ثانية أو أقل، وينقل تغيّرات حالة الإدخال إلى وحدة المعالجة المركزية المضيفة بأقل زمن تأخير. يحافظ توجيه الإدخال والإخراج عالي الكثافة على عزل بصري كامل يصل إلى 250 VAC مستمرًا بين الأسلاك الميدانية الخارجية ودوائر المنطق الداخلية، مما يحمي إلكترونيات الحامل الحساسة من الضوضاء المستحثة. ويضمن توافق البرامج الثابتة المتقدم مع ذاكرة الفلاش التعرف المباشر على الفتحة والاستطلاع الحتمي للدورات عبر هياكل الشاسيه القياسية من سلسلة 90-70.
الأسئلة الشائعة
س: هل تدعم IC697MDL350 الاستبدال أثناء التشغيل أو الإدخال مع وجود طاقة في اللوحة الخلفية؟
ج: لا، يجب على موظفي الصيانة الميدانية فصل طاقة الحامل قبل إزالة الوحدة أو إدخالها. فقد يؤدي الإدخال أثناء التشغيل في لوحة خلفية VME حية من سلسلة 90-70 إلى تلف مادي للمنطق وتعطل ناقل اللوحة الخلفية.
س: كيف تتم الإشارة إلى حالات منطق القنوات على الهيكل المادي لوحدة IC697MDL350؟
ج: تتضمن اللوحة الأمامية مؤشرات LED بصرية فردية مصطفة مع القنوات الـ32 جميعها لتوفير إشارة حالة آنية للإشارات الميدانية النشطة.
س: ما طريقة العزل التي تمنع العابرَات عالية الجهد من دخول اللوحة الخلفية لسلسلة 90-70 عبر المدخلات الميدانية؟
ج: تعزل حواجز العوازل الضوئية الداخلية توصيلات الإشارة الميدانية بجهد 24 VDC عن مكوّنات منطق اللوحة الخلفية حتى 250 VAC مستمرًا.
إرشادات التركيب الميداني
قم بمحاذاة حواف لوحة الدائرة للوحدة مع أدلة الفتحة المخصصة داخل شاسيه سلسلة 90-70. أدخل اللوحة بسلاسة إلى الداخل حتى تستقر موصلات اللوحة الخلفية بإحكام في مستوى المنطق، ثم اقفل مزلاجي التثبيت العلوي والسفلي.
نفّذ توصيلات المجال باستخدام مجموعة كتلة الأطراف القابلة للإزالة. مرّر الأسلاك الميدانية عبر مسارات كابلات منخفضة الجهد منفصلة عن خطوط التيار المتردد عالية القدرة لمنع الاقتران السعوي وتشغيل الإشارات الزائفة.
صِل موصلات التدريع بطرف التأريض الرئيسي للخزانة باستخدام أشرطة تأريض نحاسية قياسية منخفضة الممانعة. تحقّق من كفاية تهوية الخزانة للحفاظ على درجات حرارة التشغيل المحلية ضمن نطاق 0 درجة مئوية إلى +60 درجة مئوية أثناء تشغيل الإدخال والإخراج عالي الكثافة.
