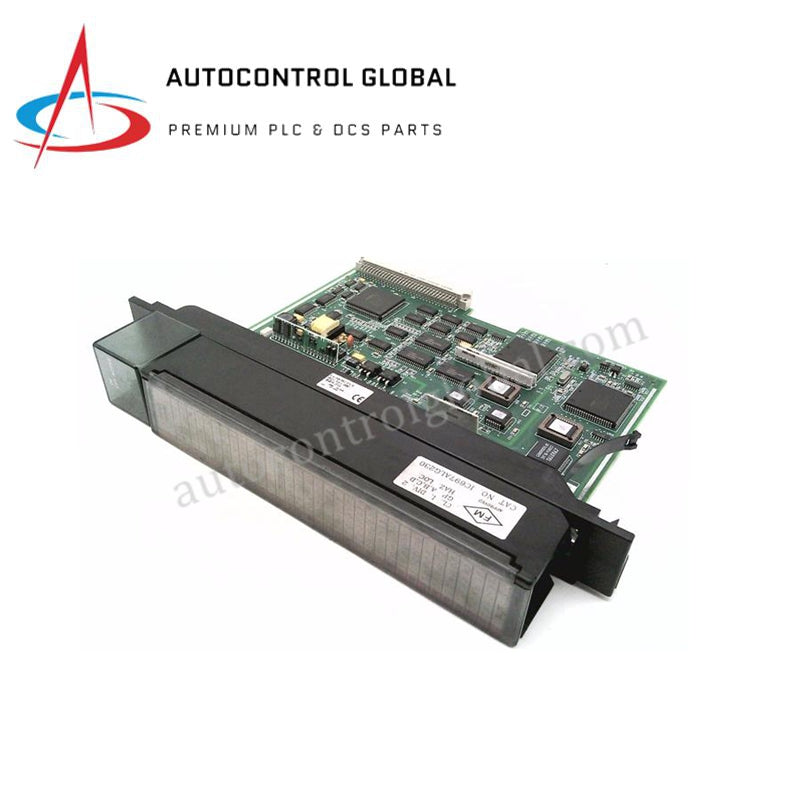

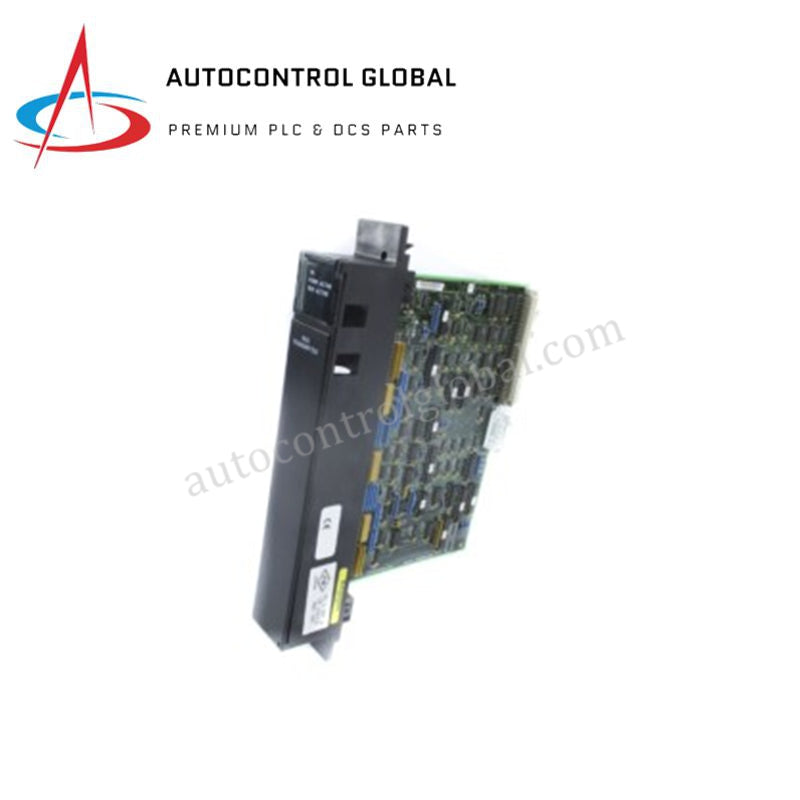

وحدة إمداد طاقة GE Fanuc IC697PWR711 Series 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697WR711
Condition：New with Original Package
Product Type: وحدات إمداد الطاقة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة إمداد الطاقة GE Fanuc IC697PWR711 من السلسلة Series 90-70
صُممت لتحويل طاقة الخط الواردة إلى جهود تيار مستمر منظمة للرفوف في منصات Series 90-70، وتوفر GE Fanuc IC697PWR711 (وحدة إمداد الطاقة IC697PWR711) أداءً فعليًا مباشرًا من الناحيتين المادية والكهربائية. تعمل الوحدة بمدخل اسمي 120/240 VAC، ضمن نطاق مقبول من 90 إلى 132 VAC، وتوفر قدرة خرج إجمالية تصل إلى 100 W عبر ناقلات اللوحة الخلفية الداخلية، مع توفير مصدر طاقة مخصص بجهد +5 VDC لتشغيل معالجات CPU وبطاقات اتصال الإدخال/الإخراج.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | IC697PWR711 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.05 kg (2.31 lbs) |
| الأبعاد | 224.3 mm x 90.9 mm x 119.4 mm (8.83 x 3.58 x 4.7 in) |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | قدرة دخل 160 W |
| الجهد الاسمي المقنن | 120/240 VAC |
| نطاق جهد الدخل | 90 إلى 132 VAC |
| قدرة الخرج | 100 W |
| جهد الخرج | +5 VDC |
| تيار الاندفاع | ذروة 55 A خلال نصف دورة |
سرعة اتصال ناقل اللوحة الخلفية والتوقيت الحتمي
يوفر مصدر الطاقة IC697PWR711 مستويات جهد مستقرة للحفاظ على سرعة اتصال ناقل اللوحة الخلفية عبر اللوحات الخلفية عالية الكثافة في Series 90-70. ومن خلال منع ارتداد أرضي المنطق وانخفاض الجهد أثناء تغيرات الحمل العابرة، تضمن الوحدة تنفيذ بطاقات الخيارات لتحديثات بيانات حتمية عبر الرف. وقد تم التحقق منها بالكامل من توافق وميض البرامج الثابتة عبر إصدارات CPU القديمة، كما تدعم معدلات نقل بيانات فعالة تصل إلى 500 Kbytes/sec عبر قطاعات الرفوف المتصلة، مع استيعاب تيارات اندفاع قصوى تصل إلى 55 A أثناء تسلسلات بدء تشغيل النظام.
الأسئلة الشائعة
س: كيف تتعامل وحدة IC697PWR711 مع تيار الاندفاع المرتفع عند توصيل طاقة الخط للمرة الأولى؟
ج: تمتص دوائر تحديد التيار الداخلية ذروة اندفاع تصل إلى 55 A خلال نصف دورة، من دون فصل مصهرات حماية الدائرة الفرعية upstream أو مقاطعة تهيئة اللوحة الخلفية الأولية.
س: ما أقصى طول مسموح به لكابل الخط لتغذية طاقة الدخل إلى هذه الوحدة؟
ج: يجب ألا يتجاوز توصيل أسلاك طاقة الدخل ميدانيًا 15 m (50 ft)، لضمان بقاء مستويات هبوط الجهد ومناعة الضوضاء ضمن الحدود المقبولة.
س: هل تستمد الوحدة طاقة المنطق مباشرة من اللوحة الخلفية؟
ج: لا، تعمل الوحدة كمصدر الطاقة الأساسي الذي يوفر +5 VDC إلى اللوحة الخلفية، وتتطلب تخصيص تيار داخلي للوحة الخلفية قدره 1.2 A للحفاظ على تنظيم الخرج لمنطق الوحدة.
إرشادات التركيب الميداني
اعزل جميع مصادر دخل AC واقفلها قبل تركيب أو صيانة IC697PWR711 في الفتحة الموجودة أقصى اليسار من هيكل رف Series 90-70. حاذِ موصلات الوحدة الخلفية مع قضبان توجيه اللوحة الخلفية واضغط بثبات حتى تستقر أذرع القفل الميكانيكية العلوية والسفلية بالكامل. مرّر موصلات طاقة 120/240 VAC الواردة باستخدام كتل توصيل مخصصة. افصل موصلات دخل AC فعليًا عن إشارات DC منخفضة الجهد وخطوط الاتصال بمسافة لا تقل عن 50 mm (2 in). تأكد من توصيل سلك التأريض الوقائي (PE) مباشرة بمسمار تأريض الهيكل باستخدام شريط نحاسي منخفض الممانعة، للحد من الضوضاء الكهربائية عالية التردد عبر مجموعة الرف.
