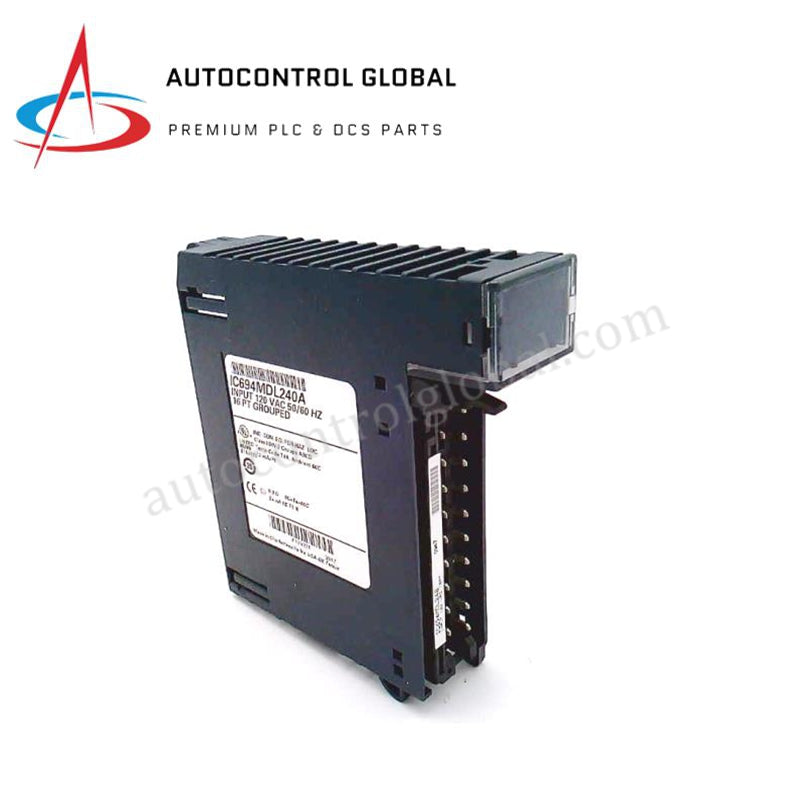

GE Fanuc RX3i IC694MDL240 | بطاقة 16 قناة 120 فولت تيار متردد
Manufacturer: GE Fanuc
-
Part Number: IC694MDL240
Condition：New with Original Package
Product Type: وحدات الإدخال المنفصلة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظرة عامة على المنتج
يقدم GE Fanuc IC694MDL240 استشعارًا رقميًا عالي الأداء لمنصة PACSystems RX3i. هذه الوحدة الأصلية جديدة 100% تتصل بما يصل إلى 16 جهاز ميداني مستقل بجهد 120 فولت تيار متردد، حيث تقوم بتحويل الإشارات عالية الجهد إلى بيانات بمستوى منطقي لوحدة المعالجة المركزية. تتميز بهيكلية مجموعة واحدة مع 16 نقطة تشترك في عودة مشتركة، مما يجعلها خيارًا فعالًا لمراقبة مجموعات أزرار الضغط، ومفاتيح الحد، وجهات اتصال مساعد بدء المحرك. يضمن IC694MDL240 تكاملًا سلسًا مع رفوف RX3i الحديثة، مع تقديم كشف إشارة عالي السرعة وعزل كهربائي قوي.
المواصفات الفنية
| الميزة | التفاصيل الفنية |
| رقم الموديل | IC694MDL240 |
| نوع الوحدة | مدخل تيار متردد منفصل |
| نطاق جهد الإدخال | 0 إلى 132 فولت تيار متردد |
| عدد النقاط | 16 (مشتركة واحدة) |
| جهد الزناد | 74 إلى 132 فولت تيار متردد (حالة التشغيل) |
| تيار الإدخال | 12 مللي أمبير (نموذجي) |
| زمن الاستجابة | 30 مللي ثانية (تشغيل) / 45 مللي ثانية (إيقاف) |
| الطاقة الداخلية المستخدمة | 90 مللي أمبير عند 5 فولت تيار مستمر (من اللوحة الخلفية) |
| نوع الموصل | كتلة طرفية بمسامير 20 (مرفقة) |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية (32 إلى 140 درجة فهرنهايت) |
| العزل | 1500 فولت بين جانب الحقل وجانب المنطق |
مزايا هندسية
-
دعم اللوحة الخلفية العالمية RX3i: يعمل IC694MDL240 في أي فتحة من فتحات اللوحة الخلفية العالمية RX3i. تتيح هذه المرونة للمهندسين تحسين تخطيطات الرفوف لإدارة الحرارة أو كفاءة التوصيل دون قيود على الفتحات.
-
تصفية الإشارة المدمجة لمنع الارتداد: توفر دوائر الترشيح RC الداخلية تأخير تشغيل 30 مللي ثانية وتأخير إيقاف 45 مللي ثانية. يرفض هذا الترشيح على مستوى الأجهزة الضوضاء عالية التردد والاهتزازات الميكانيكية للاتصال، مما يضمن أن المعالج يتفاعل فقط مع انتقالات إشارة صحيحة ومستقرة.
-
تبسيط توصيل الأسلاك الميدانية: تتضمن الوحدة كتلة طرفية بمسامير 20 قياسية من المصنع. يبسط هذا الموصل عالي الكثافة توصيل 16 مدخل تيار متردد فردي مع توفير نقطة مشتركة مخصصة، مما يقلل الحاجة إلى شرائط طرفية خارجية في خزانة التحكم.
-
حماية من الارتفاعات المفاجئة للجهد العالي: العزل البصري (حتى 1500 فولت) يفصل طاقة التيار المتردد الميدانية عن منطق التيار المستمر في اللوحة الخلفية. تحمي هذه الحاجز وحدة المعالجة المركزية والوحدات المجاورة من الارتفاعات العابرة وأخطاء التأريض الناتجة عن المحركات الكبيرة أو مفاتيح الصناعة.
-
مراقبة بصرية في الوقت الحقيقي: تعرض 16 مؤشر LED أخضر على اللوحة الأمامية حالة كل قناة إدخال. تتيح هذه الملاحظات البصرية الفورية لفنيي الصيانة التحقق من وجود طاقة الحقل وحل مشكلات منطق المستشعر على مستوى الرف دون تدخل برمجي.
الأسئلة الشائعة
-
هل يمكنني استخدام IC694MDL240 في رف Series 90-30؟
نعم. وحدات سلسلة IC694 متوافقة مع كل من PACSystems RX3i والعديد من رفوف التوسعة Series 90-30. ومع ذلك، يجب التحقق من إصدار اللوحة الخلفية وبرمجيات وحدة المعالجة المركزية لضمان التوافق الكامل مع العناوين البرمجية.
-
ما الفرق بين نسخ "الإدخال" و"الإخراج" لهذا الموديل؟
بينما قد تذكر بعض الأوصاف خطأً أنه وحدة إخراج، فإن IC694MDL240 هو وحدة إدخال منفصلة فقط. يستشعر جهد التيار المتردد من الأجهزة الميدانية؛ ولا يقوم بتبديل طاقة التيار المتردد للمشغلات.
-
كيف يجب التعامل مع العودة المشتركة للنقاط الـ16؟
جميع النقاط الـ16 في IC694MDL240 تشترك في عودة واحدة مشتركة (النقطة 17 على كتلة الطرفية). تأكد من أن أجهزتك الميدانية تستخدم نفس طور التيار المتردد لتجنب أخطاء فرق الجهد داخل الوحدة.
