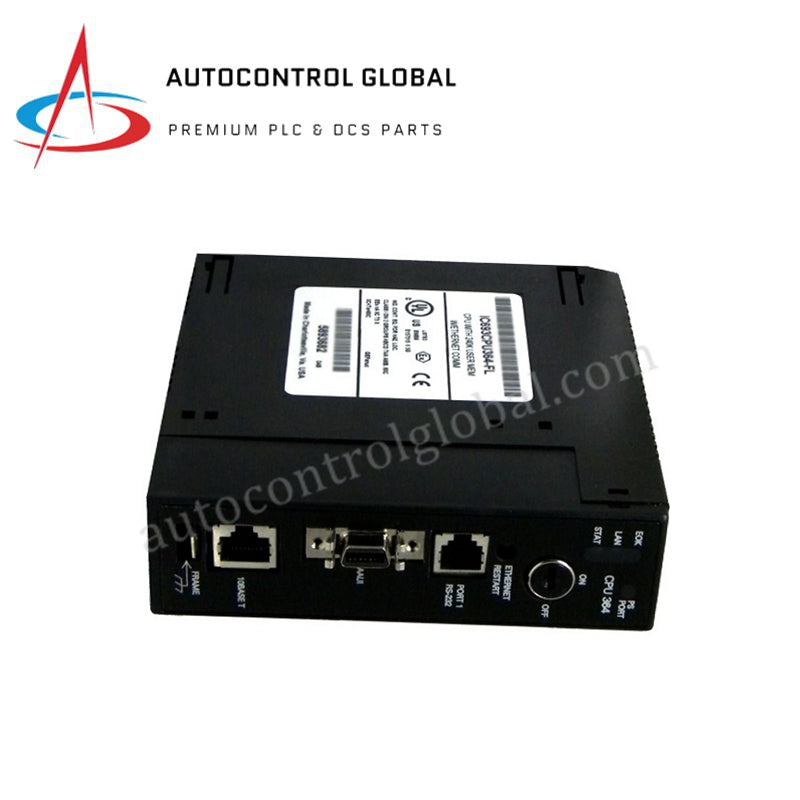

وحدة معالج PLC من سلسلة GE IC693CPU360-CH Series 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU360CH
Condition：New with Original Package
Product Type: معالجات CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة المعالج المركزي GE IC693CPU360-CH من سلسلة Series 90-30
يعمل GE IC693CPU360-CH، المُدرج أيضًا باسم المعالج المركزي IC693CPU360، كمكوّن عتادي مخصص لمعالجة المنطق المركزي وتنفيذ عمليات الإدخال/الإخراج عبر حوامل متعددة ضمن منصات PLC من سلسلة GE Fanuc Series 90-30.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | IC693CPU360-CH |
| العلامة التجارية | GE / GE Fanuc |
| المنشأ | الولايات المتحدة / الصين |
| الوزن | وزن هيكل وحدة المعالج القياسي (0.45 كجم تقريبًا) |
| الأبعاد | تصميم وحدة Series 90-30 أحادية الفتحة |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 670 مللي أمبير عند جهد تغذية ناقل اللوحة الخلفية +5 فولت تيار مستمر |
| نوع المعالج | معالج دقيق 80386EX (بتردد ساعة 25 ميجاهرتز) |
| معدل المسح | 0.22 مللي ثانية لكل 1K من تعليمات المنطق البولياني |
| سعة الذاكرة | ذاكرة برنامج مستخدم تصل إلى 240 كيلوبايت (إصدار البرنامج الثابت 9.0 أو أحدث) |
| نقاط الإدخال/الإخراج المنفصلة | 2,048 دخلًا (%I) و2,048 خرجًا (%Q) |
| توسعة النظام | يدعم إجمالي 8 لوحات قاعدة (وحدة CPU محلية واحدة + 7 وحدات توسعة/وحدات بعيدة) |
بنية ناقل اللوحة الخلفية والمعالجة الحتمية
تدير وحدة المعالجة المركزية أحادية الفتحة هذه دورات تنفيذ النظام عبر سرعة اتصال عالية لناقِل اللوحة الخلفية. ويتولى المعالج الدقيق 80386EX بتردد 25 ميجاهرتز حل المنطق التسلسلي وتخصيص السجلات وروتينات المقاطعة، مع الحفاظ على اتصال حتمي عبر الناقل مع وحدات الإدخال/الإخراج المتصلة. وتحتفظ ذاكرة RAM الداخلية المدعومة بالبطارية ببرامج تطبيقات المستخدم وبيانات الساعة الفعلية أثناء انقطاع مصدر التغذية الرئيسي. علاوةً على ذلك، تتيح توافقية ذاكرة الفلاش الخاصة بالبرنامج الثابت إعادة تخصيص الذاكرة ديناميكيًا عبر سجلات الكلمات القابلة للتهيئة (%R و%AI و%AQ)، بينما تفرض دوائر المنطق المدمجة مزامنة فورية عبر ما يصل إلى سبع لوحات قاعدة توسعة من خلال منافذ واجهة ناقل التوسعة المخصصة.
الأسئلة الشائعة
س: كيف يحدد إصدار البرنامج الثابت تخصيص الذاكرة وقدرات التنفيذ في هذه الوحدة؟
ج: يتيح إصدار البرنامج الثابت 9.0 والإصدارات الأحدث سعة ذاكرة المستخدم الكاملة البالغة 240 كيلوبايت ودعم العمليات الحسابية بالفاصلة العائمة، بينما تحد الإصدارات الأقدم من مساحة برنامج المستخدم المتاحة إلى 80 كيلوبايت.
س: كيف ينشئ المهندسون روابط الاتصال الأساسية نظرًا إلى افتقار وحدة CPU إلى منفذ RJ-45 مدمج؟
ج: يستخدم الفنيون منفذ RS-485 الموجود في وحدة مزود طاقة النظام للاتصالات الافتراضية التابعة عبر SNP/SNP-X، أو يثبتون وحدات إيثرنت مخصصة للوحة الخلفية (مثل IC693CMM321) في فتحات التوسعة المجاورة لإنشاء اتصالات شبكية حتمية.
س: ما حدود ناقل الطاقة التي يجب على فنيي التركيب التحقق منها قبل إدخال المعالج في حامل لوحة القاعدة؟
ج: يجب على مصممي النظام التحقق من أن مزود طاقة لوحة القاعدة يوفر تيارًا لا يقل عن 670 مللي أمبير على خط ناقل +5 فولت تيار مستمر المخصص لتشغيل وحدة CPU، مع ضمان بقاء هامش كافٍ لاتصالات اللوحة الخلفية وبطاقات الإدخال/الإخراج المجاورة.
إرشادات التركيب الميداني
- عزل الطاقة واحتياطات التفريغ الكهروستاتيكي: أوقف تشغيل جميع مزودات طاقة الحامل قبل إدخال بطاقة CPU أو إخراجها، ووصل سوارًا مؤرضًا للتفريغ الكهروستاتيكي (ESD) بمسمار التأريض الرئيسي في الخزانة.
- موضع فتحة لوحة القاعدة: أدخل البطاقة حصريًا في الفتحة 1 (الفتحة الموجودة أقصى اليسار والمجاورة لوحدة مزود الطاقة) من لوحة القاعدة الأساسية، ثم حرّك الوحدة بإحكام على طول موجهات الهيكل حتى تستقر أذرع التثبيت في مكانها.
- إجراء توصيل البطارية: صِل أسلاك البطارية الداخلية بأطراف لوحة CPU قبل التشغيل الأولي، لضمان استمرار الاحتفاظ بالذاكرة وتشغيل الساعة أثناء دورات تشغيل النظام وإيقافه.
- قيود توجيه الكابل التسلسلي: وجّه كابلات الاتصالات التسلسلية RS-485 داخل قنوات مخصصة للجهد المنخفض، مع الحفاظ على فصل مادي لا يقل عن 30 سم عن خطوط طاقة التيار المتردد ثلاثية الطور لتجنب الضوضاء الحثية.
- تثبيت لوحة القاعدة وعزوم البراغي: ثبّت جميع براغي تثبيت الوحدات ووصلات تأريض لوحة القاعدة بإحكام، وتحقق من أن موصلات القنوات الملولبة تحقق ما لا يقل عن خمس لفات كاملة من اللولب قبل تشغيل النظام.
