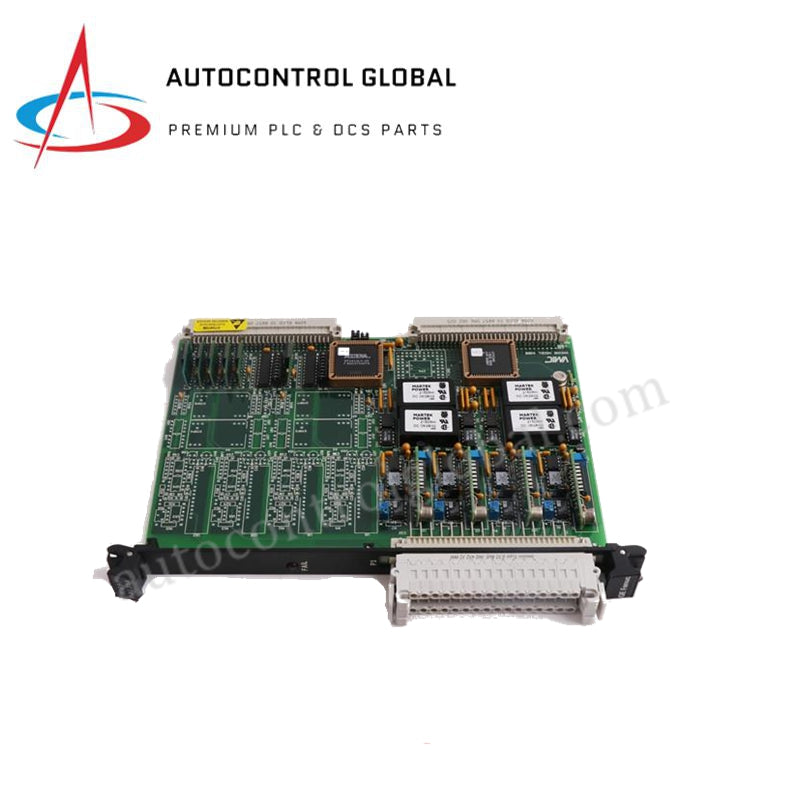

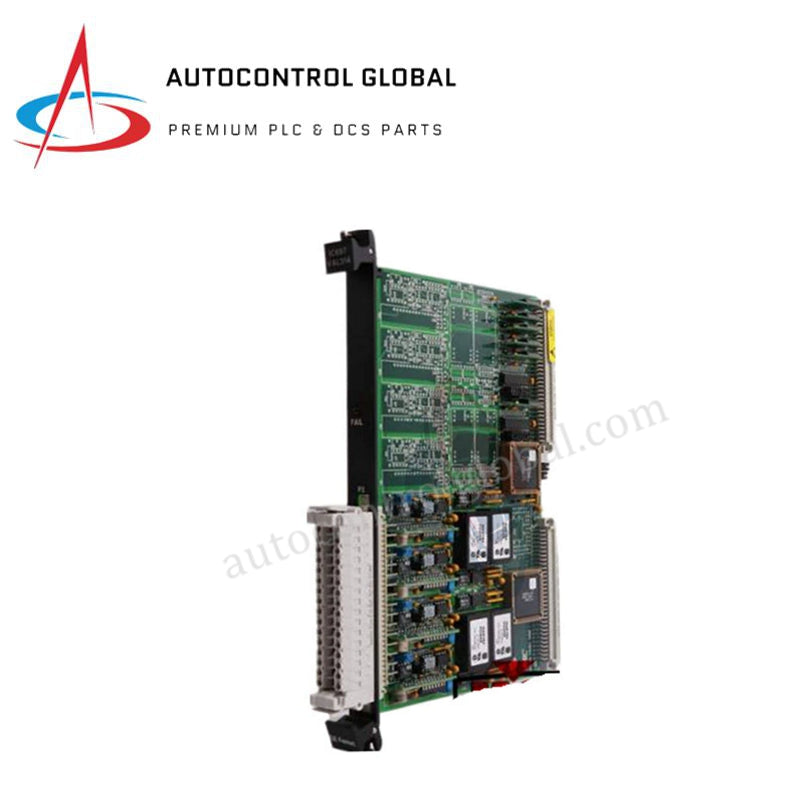

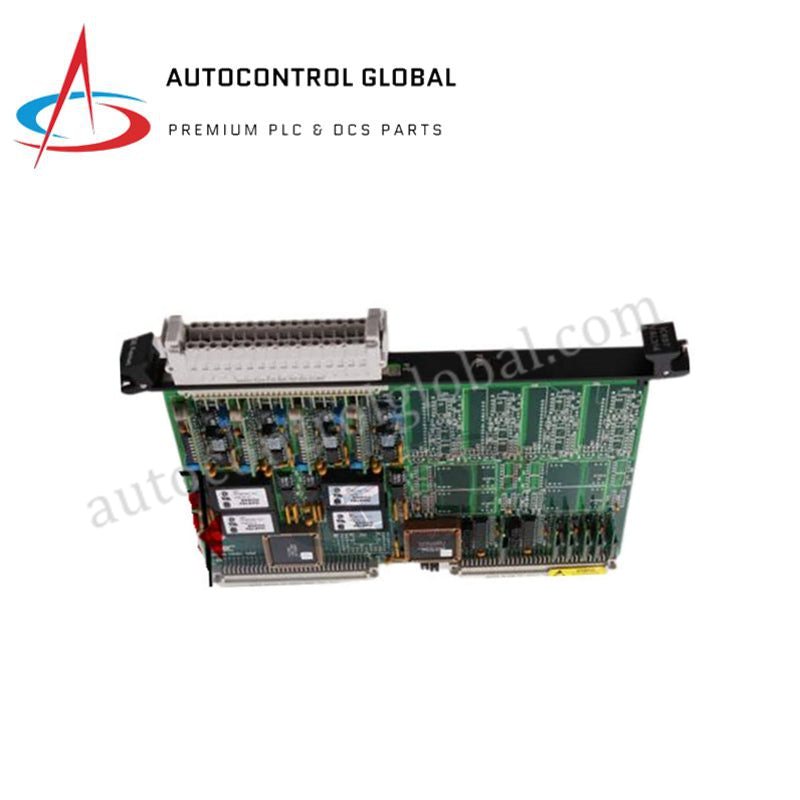

وحدة خرج مرحل GE IC697VAL314-A من سلسلة 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697VAL314
Condition：New with Original Package
Product Type: وحدات خرج المرحلات
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC697VAL314-A Series 90-70
تعمل وحدة خرج المرحّل GE Fanuc IC697VAL314-A، المُدرجة أيضًا باسم IC697VAL314، كمكوّن عتادي مخصص للعزل الجلفاني للإشارات وتبديل الأحمال ذات التيار المتردد/المستمر داخل هياكل وحدات التحكم المنطقية القابلة للبرمجة Series 90-70.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | IC697VAL314-A |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.42 كجم |
| الأبعاد | 2.1 سم × 20.2 سم × 26.1 سم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | نحو 250 مللي أمبير عند +5 فولت تيار مستمر |
| المخارج | 32 قناة |
| نوع التلامس | Form A (SPST، مفتوح عادةً) |
| نطاق جهد الخرج | 5-240 فولت تيار متردد، 5-125 فولت تيار مستمر |
| تيار الخرج | 2 أمبير لكل نقطة (حد أقصى)، 20 أمبير لكل وحدة (حد أقصى) |
| العزل | عزل بالمرحّل، 250 فولت تيار متردد بشكل مستمر (بين المجال والمنطق) |
| زمن الاستجابة | 10 مللي ثانية نموذجيًا |
سرعة اتصال ناقل اللوحة الخلفية وتوافق البرامج الثابتة
تتصل الوحدة مباشرةً بهندسة سرعة اتصال ناقل اللوحة الخلفية المتوازي في Series 90-70، مع الحفاظ على مزامنة عالية السرعة للمنطق وتنفيذ حتمي لحالات الإدخال/الإخراج عبر قنوات الخرج الـ32. وتستهلك إدارة طاقة اللوحة الخلفية الداخلية نحو 250 مللي أمبير من خط +5 فولت تيار مستمر لتشغيل العوازل الضوئية ودوائر ملفات المرحّلات الميكانيكية. ويمنع العزل الجلفاني حتى 250 فولت تيار متردد بشكل مستمر حدوثَ عابرات كهربائية في جانب المجال أو حلقات تأريض ذات جهد عالٍ من الإضرار بسلامة ناقل اللوحة الخلفية، مما يضمن توافق ذاكرة البرنامج الثابت وتحديث جداول الذاكرة دون تلف أثناء دورات تبديل الإدخال/الإخراج عالية الكثافة.
الأسئلة الشائعة
س: ما متطلبات طاقة اللوحة الخلفية عند تركيب الوحدة؟
ج: تسحب الوحدة نحو 250 مللي أمبير من خط طاقة اللوحة الخلفية بجهد +5 فولت تيار مستمر لتزويد دوائر المنطق الداخلية وملفات المرحّلات بالطاقة. وتتطلب الأجهزة الميدانية مصادر طاقة خارجية للتيار المتردد أو المستمر، موصّلة عبر كتلة التوصيل القابلة للإزالة.
س: هل يمكن تبديل القنوات أثناء التشغيل عندما تكون خزانة PLC موصّلة بالطاقة؟
ج: لا. تتطلب قواعد أجهزة اللوحة الخلفية القياسية لـ Series 90-70 فصل مصدر طاقة الخزانة الرئيسية وطاقة توصيلات المجال قبل إدخال الوحدة أو إخراجها، لمنع حدوث قوس كهربائي بين أطراف دبابيس اللوحة الخلفية وملامسات التوصيل.
س: ما حدود الحمل الكهربائي الإجمالي لجميع القنوات؟
ج: تدعم القنوات الفردية تيارًا مستمرًا بحد أقصى يبلغ 2 أمبير. ومع ذلك، يجب ألا يتجاوز إجمالي تيار الوحدة عبر القنوات النشطة الـ32 مقدار 20 أمبير، لمنع الحمل الحراري الزائد على قضبان الناقل المشتركة داخل غلاف الوحدة.
إرشادات التركيب الميداني
حافظ على الفصل المناسب لتوصيلات المجال من خلال تمرير توصيلات اللوحة الخلفية منخفضة الجهد وخطوط الأحمال عالية القدرة في حوامل كابلات منفصلة. تأكد من توصيل سلك التأريض مباشرةً بقضيب DIN أو طرف تأريض الخزانة، مع الحفاظ على مسار تأريض قصير وعالي التردد. لَفَّ موصلات التيار المستمر الخارجية لتقليل التداخل الكهرومغناطيسي الحثي، واستخدم دوائر كبت أو ثنائيات ارتداد عكسي عبر الأحمال الميدانية الحثية لمنع تآكل ملامسات المرحّل الميكانيكية. أحكم ربط مسامير تثبيت كتلة التوصيل القابلة للإزالة لضمان استمرار التلامس الكهربائي أثناء الاهتزاز التشغيلي المستمر.
