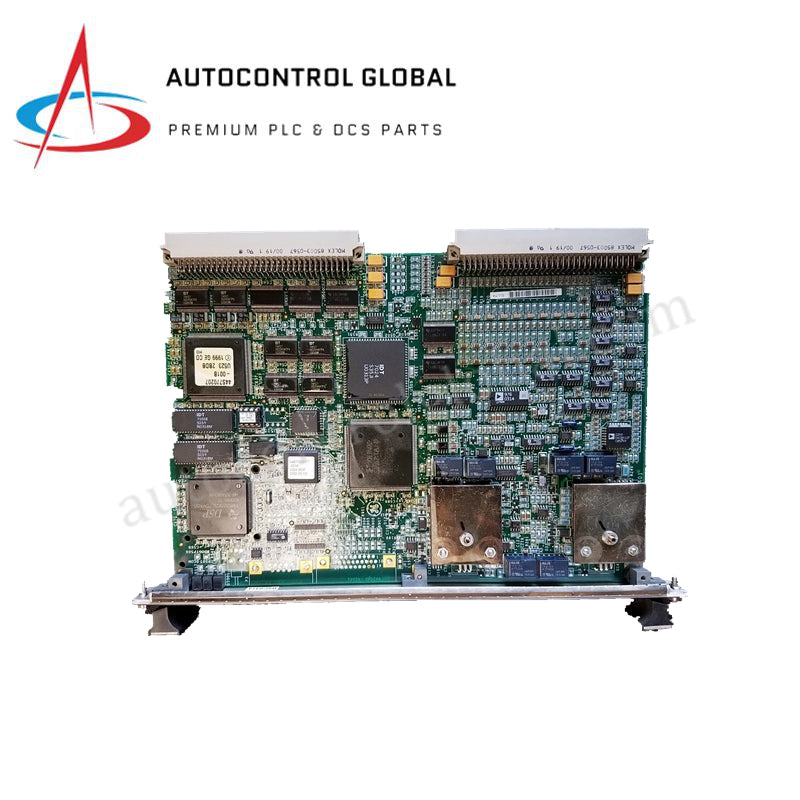

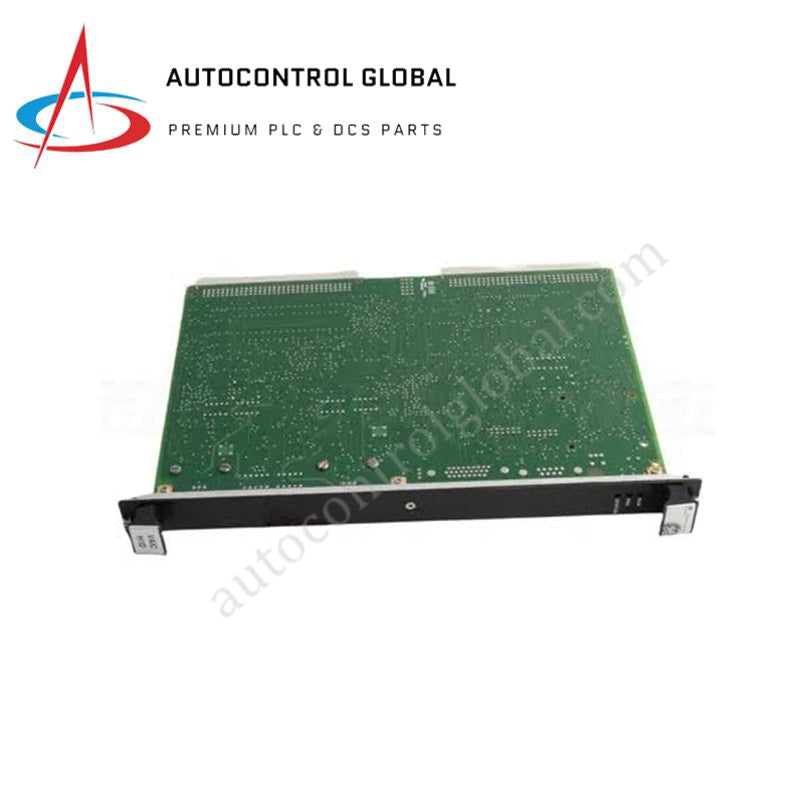

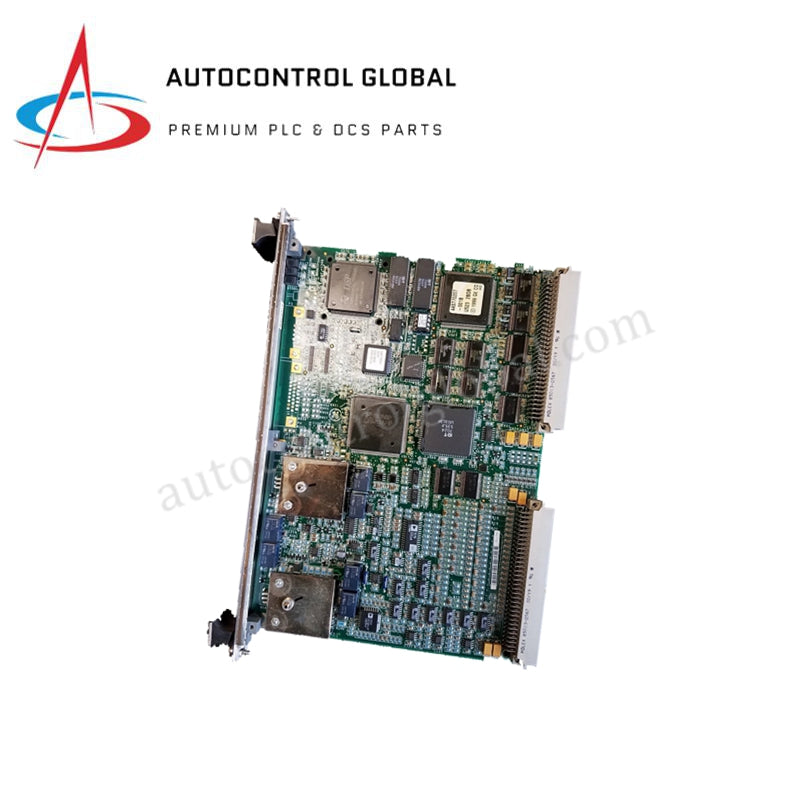

وحدة الإدخال/الإخراج التناظرية GE IS200VAICH1D Mark VI VME
Manufacturer: GE Fanuc
-
Part Number: IS200VAICH1D
Condition：New with Original Package
Product Type: وحدات الإدخال/الإخراج التناظرية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة الإدخال/الإخراج التناظرية GE IS200VAICH1D Mark VI VME
تعمل وحدة GE IS200VAICH1D، المعروفة أيضًا باسم وحدة الإدخال/الإخراج التناظرية IS200VAICH1 VME، كمكون مادي مخصص لمعالجة الإشارات التناظرية بدقة عالية ضمن منصات GE Speedtronic Mark VI. تقوم الوحدة بمعالجة معلمات العمليات التناظرية متعددة القنوات، وتنفيذ ترشيح الإشارات، والتحجيم، وعزل الإشارات قبل تنفيذ تحويل الإشارات من التناظرية إلى الرقمية عبر واجهة حزمة الإدخال/الإخراج المرتبطة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IS200VAICH1D |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.4 كجم |
| الأبعاد | 30 سم × 18 سم × 3 سم |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | مزود عبر لوحة Mark VI الخلفية |
| أنواع الإدخال | 4-20 مللي أمبير، +/-5 فولت، +/-10 فولت، مدخلات RTD |
| عدد القنوات | 16 قناة إدخال تناظرية |
| مقاومة الإدخال | حمل 250 أوم لمدخلات التيار؛ جهد عالي المقاومة |
| العزل | عزل بين القنوات والنظام وعزل بين القنوات نفسها |
| الاتصال | إيثرنت بسرعة 100 ميجابت/ثانية عبر حزمة الإدخال/الإخراج المرتبطة |
| الشهادات | مطابقة لمعايير IEC/EN الصناعية |
الاتصال عبر ناقل اللوحة الخلفية والتحجيم الحتمي
تتصل اللوحة مباشرةً مع العمود الفقري للنظام، وتدعم بنى حزم الإدخال/الإخراج القابلة للتبديل الساخن التي تتولى عملية الرقمنة الأساسية. تتيح توزيع البيانات الحتمي عبر شبكة الاتصال الداخلية عبر وصلة إيثرنت بسرعة 100 ميجابت/ثانية المرفقة. يضمن هذا التكوين تحجيم كثافة الإدخال/الإخراج بدقة ومزامنة الساعة عبر رف التحكم بالتوربين، مما يضمن تنفيذ جميع القنوات الـ16 لتحويلات التناظرية إلى الرقمية بالتزامن مع دورة البرنامج الثابت للمعالج الرئيسي.
الأسئلة المتكررة
س: ما هي حدود العزل التي تم إنشاؤها على دوائر الإدخال التناظرية الـ16؟
ج: تحتوي اللوحة على مكونات جلفانية لفرض العزل بين القنوات وبعضها وبين القنوات والنظام. تمنع هذه البنية المادية دوائر الأرضية الجانبية الميدانية وارتفاعات الجهد ذات الوضع المشترك العالي من إتلاف السجلات المجاورة أو تعطيل اتصالات ناقل اللوحة الخلفية.
س: كيف تتعامل الوحدة مع تتبع مقاومة الإدخال لحلقات التيار 4-20 مللي أمبير؟
ج: يضع الدائرة مقاوم حمل داخلي بقيمة 250 أوم عبر أطراف حلقة التيار النشطة. يحول هذا التكوين مدخل حلقة التيار إلى هبوط جهد منظم لمراحل ترشيح الضوضاء منخفضة التردد قبل مرحلة الرقمنة.
إرشادات التركيب الميداني
- إدخال الوحدة ومحاذاة اللوحة الخلفية: أدخل لوحة VME في مسارات الفتحة المخصصة لها ضمن تجميع رف Mark VI. ادفع الوحدة بالكامل إلى الخلف حتى تثبت موصلات الدبابيس المزدوجة بالكامل في مقابس اللوحة الخلفية النشطة، ثم قم بقفل براغي التثبيت الميكانيكية.
- تأريض الدرع وفصل الإشارات: قم بإنهاء جميع دروع أزواج الأسلاك الملتوية للمرسلات التناظرية على شريط التأريض المخصص داخل شريط طرف اللوحة الطرفية. وجه جميع خطوط الإشارات منخفضة المستوى بعيدًا عن كابلات الطاقة ثلاثية الطور الثقيلة أو خطوط مشغلات الصمامات الكهربائية لتقليل التداخل الضوضائي.
- التحقق من توصيلات لوحة الطرفية: تحقق من وصلات كابل الشريط التي تربط اللوحة بلوحات الطرفية الخارجية المخصصة (TBCI، TBCA، أو TRLY). تأكد من قفل جميع مشابك التثبيت الفيزيائية للحفاظ على سلامة مسار الإشارة وخصائص التحجيم التناظري.
