وحدات الإخراج التناظرية GE Series 90-30 IC693ALG392C
Manufacturer: GE Fanuc
-
Part Number: IC693ALG392C
Condition：New with Original Package
Product Type: وحدات الخرج التناظري
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

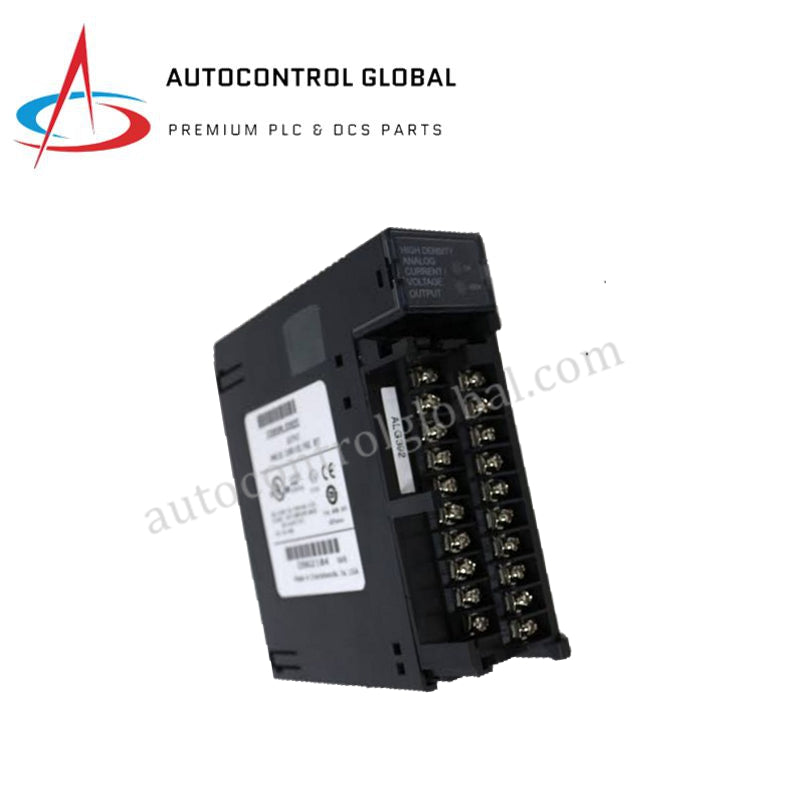

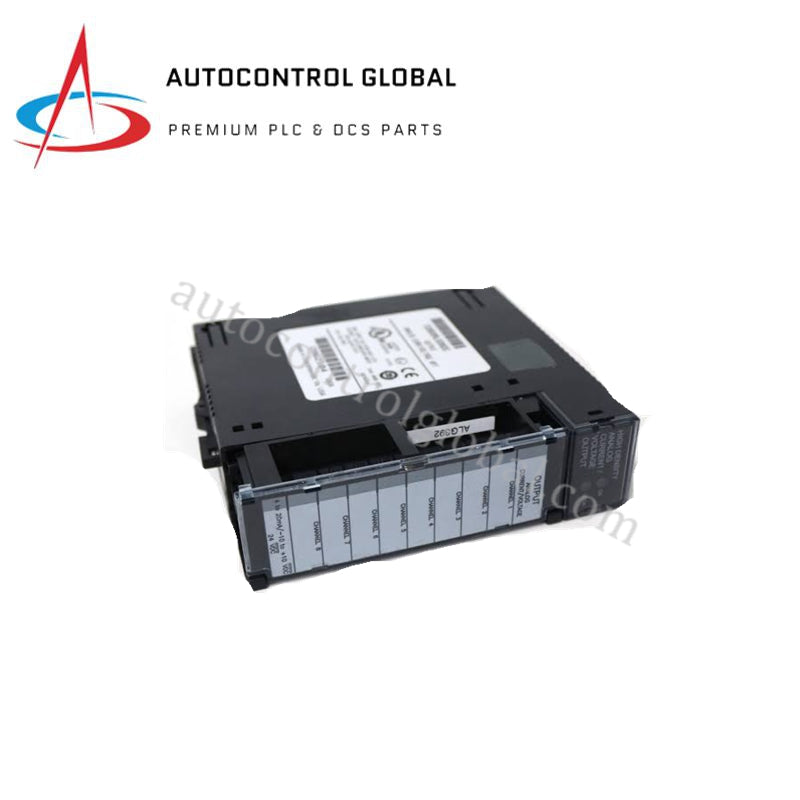

وحدة GE Fanuc التناظرية IC693ALG392C من السلسلة 90-30
تعمل وحدة GE Fanuc IC693ALG392C، المدرجة أيضًا في الكتالوج باسم الوحدة التناظرية IC693ALG392، كمكوّن عتادي مخصص لمعالجة الإشارات التناظرية متعددة القنوات ضمن شبكات GE Fanuc Series 90-30 وPACSystems RX3i.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | IC693ALG392C |
| العلامة التجارية | GE / GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.38 كجم (0.84 رطل) |
| الأبعاد | حجم هيكل وحدة Series 90-30 أحادية الفتحة |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 110 مللي أمبير من ناقل +5 VDC / 315 مللي أمبير من مصدر تغذية المستخدم الخارجي +24 VDC |
| عدد القنوات | 8 قنوات أحادية الطرف |
| نطاقات إشارة الخرج | الجهد: من 0 إلى +10 VDC، ومن -10 إلى +10 VDC؛ التيار: من 0 إلى 20 mA، ومن 4 إلى 20 mA |
| الدقة | من 15 إلى 16 بت (بحسب النطاق) |
| معدل تحديث القنوات | 8 مللي ثانية للقنوات الثماني جميعها |
| الحد الأقصى لحمل خرج الجهد | 5 mA |
| جهد التغذية الخارجي | يتطلب 24 VDC عبر توصيل مباشر بكتلة أطراف التوصيل |
تنفيذ ناقل اللوحة الخلفية الحتمي وتكامل التحكم في المشغلات
تعالج الوحدة الإشارات التناظرية متعددة القنوات عبر رف وحدة التحكم، وتنقل متغيرات العملية الرقمية في الوقت الفعلي عبر سرعة اتصال عالية ل
ناقل اللوحة الخلفية. وباستخدام دقة تحويل من 15 إلى 16 بت، تنفذ العتادة تحديثات إطارات التحويل الرقمي إلى التناظري كل 8 مللي ثانية عبر القنوات الثماني جميعها. ويضمن توافق البرنامج الثابت المدمج مع ذاكرة الفلاش تخزين المعلمات بصورة متزامنة، بينما تحافظ الذاكرة غير المتطايرة على قيم قنوات الخرج أو تفرض حالات الأعطال المهيأة أثناء انقطاعات طاقة وحدة المعالجة المركزية المركزية. ويُبلغ نظام اكتشاف انقطاع الأسلاك عن أعطال حلقات التيار بصورة فعالة، إذ يرسل إشارات تنبيه إلى المعالج المركزي ويحافظ على سلامة مسار الإشارة عبر شبكات التحكم الموزعة.
الأسئلة الشائعة
س: هل تتطلب وحدة IC693ALG392C مصدر طاقة خارجيًا لتوليد إشارات القنوات؟
ج: يلزم توصيل مصدر طاقة خارجي بجهد 24 VDC مباشرةً بكتلة الأطراف الأمامية لتشغيل دوائر إشارة الخرج الداخلية.
س: كيف تتعامل الوحدة مع حالات الخرج إذا تعطّل منطق النظام المركزي أو طاقة الرف؟
ج: يمكن تهيئة المخارج برمجيًا للاحتفاظ بآخر حالة معروفة أو إعادة ضبطها إلى الصفر عند انقطاع طاقة النظام أو اتصالات وحدة المعالجة المركزية، بشرط استمرار تطبيق جهد 24 VDC الخارجي.
س: هل يمكن تركيب هذه الوحدة في لوحات القاعدة لكل من Series 90-30 وPACSystems RX3i؟
ج: تلائم الوحدة أي فتحة إدخال/إخراج قياسية في لوحات القاعدة Series 90-30 وPACSystems RX3i، باستخدام منطق واجهة اللوحة الخلفية القياسي.
إرشادات التركيب الميداني
- عزل الطاقة والسلامة: افصل طاقة الرف الرئيسية للوحة الخلفية ومصادر التغذية الخارجية 24 VDC الميدانية قبل إدخال وحدة العتاد أو إزالتها.
- تركيب الحاوية: ركّب مجموعة لوحة القاعدة داخل حاوية معدنية محكمة التأريض والإغلاق لحماية دوائر معالجة الإشارات من التداخلات اللاسلكية عالية التردد.
- توصيل الأطراف الميدانية: صِل طاقة 24 VDC الخارجية والأسلاك الميدانية بكتلة الأطراف القابلة للإزالة، مع التحقق من القطبية الموجبة والسالبة في جميع أطراف التيار/الجهد.
- الحجب والتأريض: استخدم كابلات مجدولة ومحمية لجميع مسارات الإشارات التناظرية، مع تأريض حواجز الكابلات عند قضيب تأريض مركزي واحد في الخزانة لمنع حلقات التأريض.
- فصل الكابلات: مرّر كابلات الإشارات التناظرية منخفضة الجهد في مجاري أسلاك منفصلة بعيدًا عن خطوط طاقة التيار المتردد عالية الجهد وكابلات محركات المشغلات بمسافة لا تقل عن 30 سم.
