جنرال إلكتريك DS200TCCAG1BAA وحدة الإدخال/الإخراج التناظرية

نبذة عن DS200TCCAG1BAA

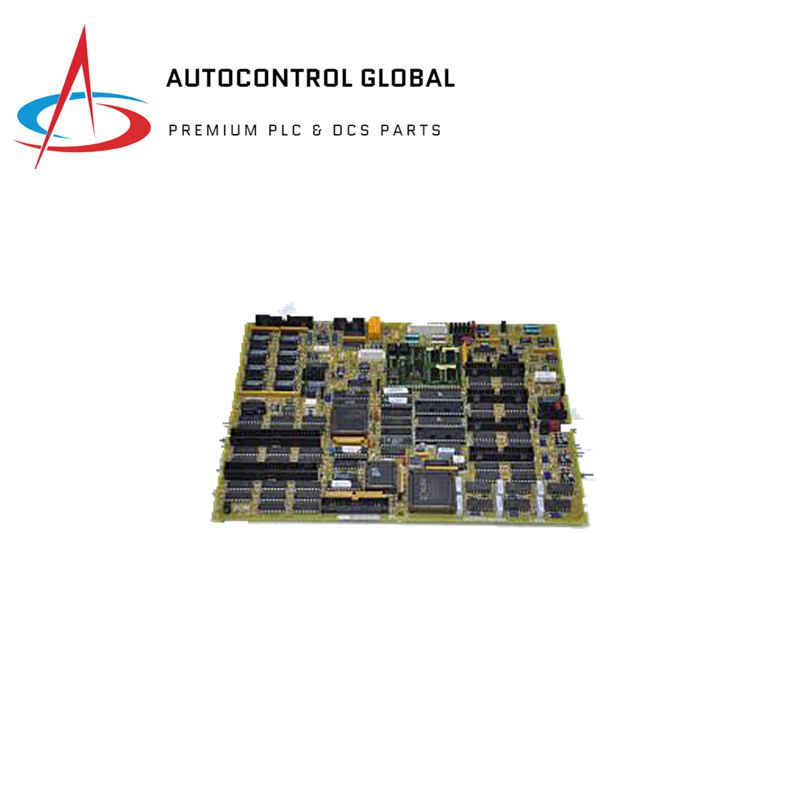

DS200TCCAG1BAA عبارة عن لوحة دوائر مطبوعة (PCB) طورتها شركة General Electric لسلسلة نظام التحكم في التوربينات Mark V. تم تصميم هذه السلسلة، بما في ذلك DS200TCCAG1BAA، لإدارة مجموعات توربينات الرياح والغاز والبخار والتحكم فيها. على الرغم من أن سلسلة Mark V أصبحت الآن قديمة، إلا أنها لا تزال تحظى بالاحترام لكونها واحدة من آخر الشركات التي تستخدم تقنية نظام التحكم Speedtronic الحاصلة على براءة اختراع من GE، والتي تم تقديمها لأول مرة في سلسلة Mark I في أواخر الستينيات. DS200TCCAG1BAA عبارة عن نسخة منقحة من اللوحة التناظرية الأصلية DS200TCCAG1 TC2000 I/O، وتتضمن تحديثات هامة لتحسين وظائفها.

نصائح ومواصفات الأجهزة

يعمل DS200TCCAG1BAA بمثابة لوحة تناظرية للإدخال/الإخراج TC2000 ضمن سلسلة Mark V. ويتميز بمكونات الأجهزة التالية:

• المعالج الدقيق: معالج دقيق واحد 80196.
• وحدات PROM: وحدات ذاكرة للقراءة فقط (PROM) متعددة قابلة للبرمجة تقوم بتخزين التعليمات والبرامج الثابتة.
• LED: مصباح LED واحد يمكن رؤيته من الجانب الجانبي للوحة.
• الموصلات: موصلان ذوا 50 سنًا، تم تعريفهما باسم JCC وJDD.

تعمل هذه الموصلات والمكونات على تمكين DS200TCCAG1BAA من أداء وظائفه المقصودة ضمن نظام التحكم في التوربينات Mark V. وفيما يلي بعض الموصلات الرئيسية على ثنائي الفينيل متعدد الكلور:

• 2PL: موصل توزيع الطاقة للوحة TCPS
• 3PL: موصل إشارات ناقل البيانات المكيف للوحات STCA وTCCA وTCCB
• JAA: موصل إشارات الإخراج للوحة طرفية CTBA من 4 إلى 20 مللي أمبير
• JBB: موصل إشارات الإدخال للوحة الطرفية CTBA من 4 إلى 20 مللي أمبير
• JCC: موصل إشارات الإدخال RTD للوحة الطرفية TBCA
• JDD: موصل إشارات الإدخال RTD للوحة الطرفية TBCA
• JAR/S/T: موصل إشارات إدخال اللوحة الطرفية TBQA
• JC: موصل إشارات تشخيص مصدر الطاقة للوحة TCPS
• موصل JEE

المواصفات الفنية

• الشركة المصنعة: GE General Electric
• السلسلة : مارك الخامس
• رقم الجزء: DS200TCCAG1BAA
• الوصف الوظيفي: وحدة الإدخال/الإخراج التناظرية TC2000
• الاختصار الوظيفي: TCCA
• طلاء ثنائي الفينيل متعدد الكلور: طلاء عادي
• المراجعة الوظيفية الأولى: ب
• المراجعة الوظيفية الثانية: أ
• مراجعة العمل الفني : أ
