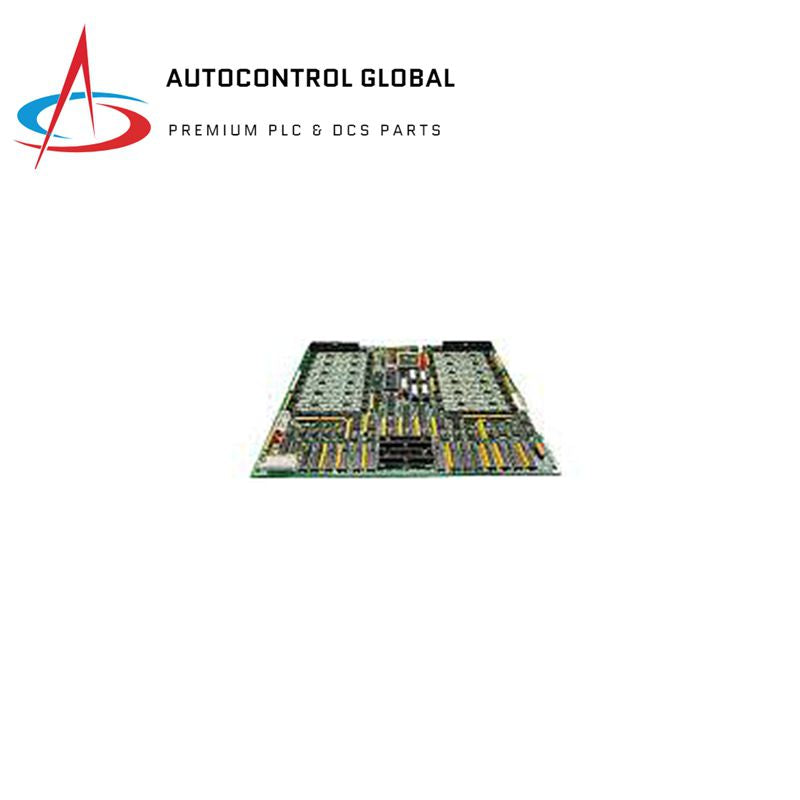

لوحة الإدخال/الإخراج الرقمية General Electric DS200TCDAH1BHD
Manufacturer: GE Fanuc
-
Part Number: DS200TCDAH1BHD
Condition：New with Original Package
Product Type: لوحة الإدخال/الإخراج الرقمية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
المواصفات الفنية
- الشركة المصنعة: GE General Electric
- سلسلة المنتج: Mark V
- رقم الجزء الوظيفي: DS200TCDAH1BHD
- الوصف الوظيفي: لوحة الإدخال/الإخراج الرقمية
- اختصار المنتج الوظيفي: TCDA
- نوع طلاء PCB: الطلاء العازل
- المراجعة الوظيفية الأولى: B
- المراجعة الوظيفية الثانية: H
- مراجعة العمل الفني: D
حول DS200TCDAH1BHD
تم تصميم لوحة الدائرة المطبوعة DS200TCDAH1BHD هذه في الأصل لتوضع في نظام التحكم في التوربينات من سلسلة Mark V. تنتمي سلسلة Mark V التي ينتمي إليها هذا المنتج DS200TCDAH1BHD إلى سلسلة منتجات جنرال إلكتريك القديمة، بسبب التوقف الضروري في التصنيع الذي حدث في السنوات التي تلت إنتاجه الأصلي بسبب التقادم. تُعتبر لوحة الدائرة المطبوعة DS200TCDAH1BHD أو PCB اختصارًا، من سلسلة نظام التحكم في التوربينات Mark V، على الرغم من كونها سلسلة منتجات قديمة متقادمة الآن، إلا أنها ذُكرت أيضًا كواحدة من آخر سلاسل منتجات جنرال إلكتريك التي دمجت تقنية نظام التحكم Speedtronic الحاصلة على براءة اختراع في عروضها المختلفة. تم تقديم تقنية نظام التحكم Speedtronic التي تظهر في هذه اللوحة DS200TCDAH1BHD والعديد من منتجات سلسلة Mark V الأخرى لأول مرة إلى المشهد الصناعي الآلي من خلال إصدار سلسلة Mark I في أواخر الستينيات. تم تطوير لوحة الدائرة المطبوعة DS200TCDAH1BHD هذه خصيصًا للدور الوظيفي لسلسلة Mark V كلوحة إدخال/إخراج رقمية أو لوحة إدخال/إخراج رقمية، على الرغم من أن المنتج الأصلي لهذا الدور الوظيفي في سلسلة Mark V هو لوحة الدائرة المطبوعة الأم DS200TCDAH1 التي تفتقد جميع التعديلات الثلاثة المهمة لهذا الجهاز DS200TCDAH1BHD.
نصائح ومواصفات الأجهزة
كما هو الحال مع أي منتج لوحة دوائر مطبوعة من جنرال إلكتريك، سواء من سلسلة Mark V أو غيرها، تستخدم لوحة DS200TCDAH1BHD PCB عددًا قياسيًا من مكونات الأجهزة التي تقدم الوظائف ومواصفات المكونات. تتميز لوحة GE Digital I/O DS200TCDAH1BJE بثمانية قفزات، وLED واحد على جانب اللوحة، وموصلين بثلاثة دبابيس. كما تحتوي على كتلة واحدة من 10 مصابيح LED وموصلين بـ 50 دبوسًا. لكل قفزة على لوحة GE Digital I/O DS200TCDAH1BJE معرف. بادئة معرف كل قفزة هي JP تليها قيمة رقمية. على سبيل المثال، معرف إحدى القفزات هو JP1. ومعرف قفزة أخرى هو JP8. قبل استبدال اللوحة، حدد كل قفزة وسجل القفزات المغطاة. ثم، افحص اللوحة الجديدة واضبط القفزات على لوحة الاستبدال لتطابق اللوحة القديمة. على سبيل المثال، إذا كانت القفزة JP1 تغطي الدبابيس 1 و2 على اللوحة القديمة، فتأكد من أن لوحة الاستبدال تغطي الدبابيس 1 و2 أيضًا. تم تحديد الموصلات المختلفة المتاحة لتجميع هذا المنتج DS200TCDAH1BHD في دليل التعليمات الخاص بـ DS200TCDAH1BHD أعلاه، لراحتك. هذا ينطبق على معظم مكونات الأجهزة المتخصصة في تجميع لوحة DS200TCDAH1BHD PCB، بما في ذلك الفيوزات ومختلف قطع الأجهزة القابلة للتخصيص. بعض الموصلات في تجميع لوحة DS200TCDAH1BHD PCB تشمل:
- موصل توزيع طاقة لوحة TCPS JP
- موصل إشارات دخل تلامس لوحة DTBA JQ
- موصل إشارات دخل تلامس لوحة DTBB JR
- موصل إشارات خرج تلامس لوحة TCRA JO1
- موصل إشارات خرج تلامس لوحة TCRA JO2
- موصلات إشارات IONET المتسلسلة JX1 و JX2
تم تسمية جميع موصلات لوحة DS200TCDAH1BHD المذكورة أعلاه من خلال مزيج من تسمياتها المطبوعة في المصنع، وإمكانيات التوصيل في سلسلة Mark V والمنتجات المتوافقة، وأخيرًا تطبيقها المحدد فيما يتعلق بلوحة DS200TCDAH1BHD ونظام التحكم في التوربينات الأكبر من سلسلة Mark V. تُستخدم القفزات لتكوين لوحة DS200TCDAH1BHD لتلبية المتطلبات المحددة للموقع. قبل تثبيت اللوحة لأول مرة، يمكن للمثبت الرجوع إلى المعلومات المرفقة مع اللوحة لمعرفة كيفية تحديد مواقع القفزات لعملية تشغيل اللوحة. يمكن للمثبت تغيير مواقع القفزات لتناسب احتياجات الموقع بشكل أفضل. عند شحن اللوحة من المصنع، تكون القفزات في المواقع الافتراضية. هذا هو الإعداد القياسي الذي يلبي عادةً احتياجات الموقع. بعض القفزات ليست للاستخدام من قبل العميل ويجب أن تبقى في الموضع الذي تم شحنها منه من المصنع.
