لوحة مضخم إطلاق البوابة عالية السرعة | GE IS200EGPAG1BEC
Manufacturer: GE Fanuc
-
Part Number: IS200EGPAG1BEC
Condition：New with Original Package
Product Type: أنظمة التحكم في الإثارة
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
نظرة عامة على المنتج

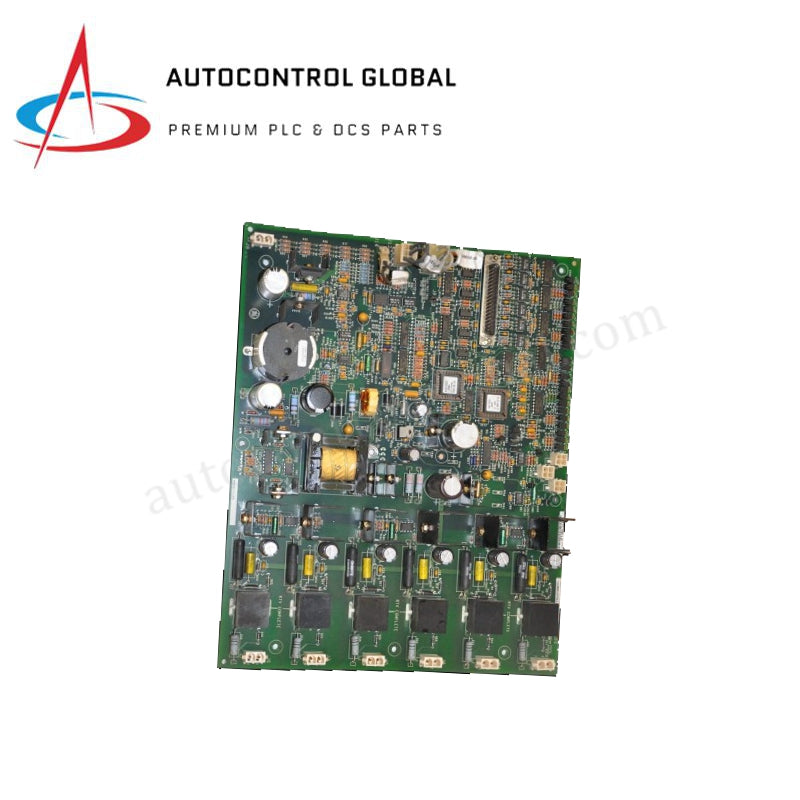

تعمل GE IS200EGPAG1BEC (EGPA) كطبقة تنفيذ عالية السرعة لنظام EX2100 للتحكم في الإثارة. تقوم هذه اللوحة بتوليد وتضخيم نبضات إطلاق البوابة ذات التيار العالي اللازمة لتشغيل أشباه الموصلات الكهربائية — تحديدًا SCRs أو IGBTs — داخل جسر الإثارة. من خلال تحويل إشارات التحكم منخفضة المستوى من وحدة تحكم EX2100 إلى نبضات إطلاق قوية، تحافظ لوحة EGPA على تنظيم دقيق لإثارة المولد. هذه الوحدة ضرورية للحفاظ على تزامن الشبكة واستقرار الجهد في محطات الغاز والبخار والطاقة الكهرومائية على نطاق المرافق.
الحالة: جديدة 100% أصلية.
المواصفات الفنية
تدمج IS200EGPAG1BEC دوائر قيادة متخصصة لضمان تبديل حتمي تحت الأحمال الحثية الثقيلة.
| المعامل | المواصفة |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| نوع المنتج | مضخم نبضات بوابة الإثارة (EGPA) |
| التوافق مع النظام | نظام التحكم في الإثارة EX2100 / منصة Mark VI |
| هدف الإخراج | أشباه الموصلات في جسر الإثارة (SCR / IGBT) |
| إشارة الإدخال | أوامر إطلاق بمستوى منطقي من وحدة تحكم EX2100 |
| مراجعة الوظائف | G1 |
| مراجعة التصميم | BE |
| درجة حرارة التشغيل | 0°C إلى +60°C |
| الأبعاد | 14.75 سم × 9.50 سم × 3.50 سم |
| الوزن | 0.8 كجم (الوزن الإجمالي للشحن) |
مزايا هندسية
-
نبضات تيار عالي: توفر لوحة EGPA نبضات "إطلاق صلبة" ذات تيار عالي ضرورية لتجاوز سعة بوابة أشباه الموصلات الكبيرة. هذا يضمن خصائص تشغيل نظيفة وسريعة، مما يقلل من خسائر التبديل ويمنع الإجهاد الحراري على جسر الإثارة.
-
أداء تبديل سريع: مصممة لأوقات استجابة أقل من الميكروثانية، تتبع IS200EGPAG1BEC أوامر الإطلاق عالية التردد بدقة مطلقة. تتيح هذه الاستجابة لنظام EX2100 تعديل الإثارة فورًا استجابة لتقلبات الحمل أو اضطرابات الشبكة العابرة.
-
حماية مدمجة من الدائرة القصيرة: تحتوي اللوحة على منطق حماية مدمج للكشف عن النبضات وقمعها في حالة حدوث دائرة قصيرة في الإخراج. تمنع هذه البنية الآمنة إطلاق أشباه الموصلات في ذراع جسر معطوب، مما يحمي نظام الإثارة بأكمله من الفشل الكارثي.
-
مقاومة حرارية للتشغيل المستمر: يركز اختيار المكونات على الاستقرار طويل الأمد في بيئة درجات الحرارة العالية داخل خزانة الإثارة. تعمل اللوحة بشكل موثوق حتى 60°C، مع الحفاظ على شكل النبضة وسلامة السعة حتى تحت دورات تشغيل مستمرة ثقيلة.
-
هيكلية "EGPA" المعيارية: تسمح البصمة المدمجة وواجهة اللوحة الخلفية القياسية من GE بالتكامل السريع في رفوف EX2100 الحالية. تبسط هذه المعيارية كل من بدء تشغيل النظام الأولي وصيانة الموقع.
الأسئلة الشائعة
س: هل يمكن لـ IS200EGPAG1BEC تشغيل جسور تعتمد على SCR و IGBT؟
ج: نعم. تدعم بنية لوحة EGPA متطلبات إطلاق أشباه الموصلات القياسية المستخدمة في جسور الإثارة من GE. مع ذلك، تأكد من أن مراجعة الوظائف G1 تتوافق مع تكوين جهاز الجسر الخاص بك.
س: ما الفرق بين IS200EGPAG1B و IS200EGPAG1BEC؟
ج: عادةً ما يشير اللاحق "EC" إلى نسخة تجميع محددة أو مراجعة "طلاء واقي" مصممة للحماية الإضافية ضد الرطوبة والملوثات الصناعية. بينما هي متطابقة وظيفيًا مع النسخة القياسية "B"، توفر مراجعة "EC" مقاومة فائقة في الظروف البيئية القاسية.
س: كيف أتحقق من أن اللوحة تصدر نبضة إطلاق صحيحة؟
ج: عادةً ما تتضمن التشخيصات الميدانية استخدام برنامج HMI الخاص بـ EX2100 لمراقبة أعلام "صحة النبضة". للتحقق المادي أثناء انقطاع التيار، يمكن لمسبار فرق جهد عالي وجهاز راسم إشارة التقاط شكل موجة النبضة عند أطراف الإخراج لضمان مطابقتها لمواصفات GE للانحدار الصلب للإطلاق.
س: هل من الضروري استبدال لوحة الطاقة IS200AEPG عند استبدال EGPA؟
ج: ليس بالضرورة. بينما توفر لوحة AEPG طاقة 28 فولت DC المستخدمة من قبل EGPA، فهي وحدات وظيفية منفصلة. إذا فشل EGPA بسبب زيادة في الطاقة، نوصي باختبار جهد إخراج AEPG قبل تركيب مضخم نبضات البوابة الجديد.
