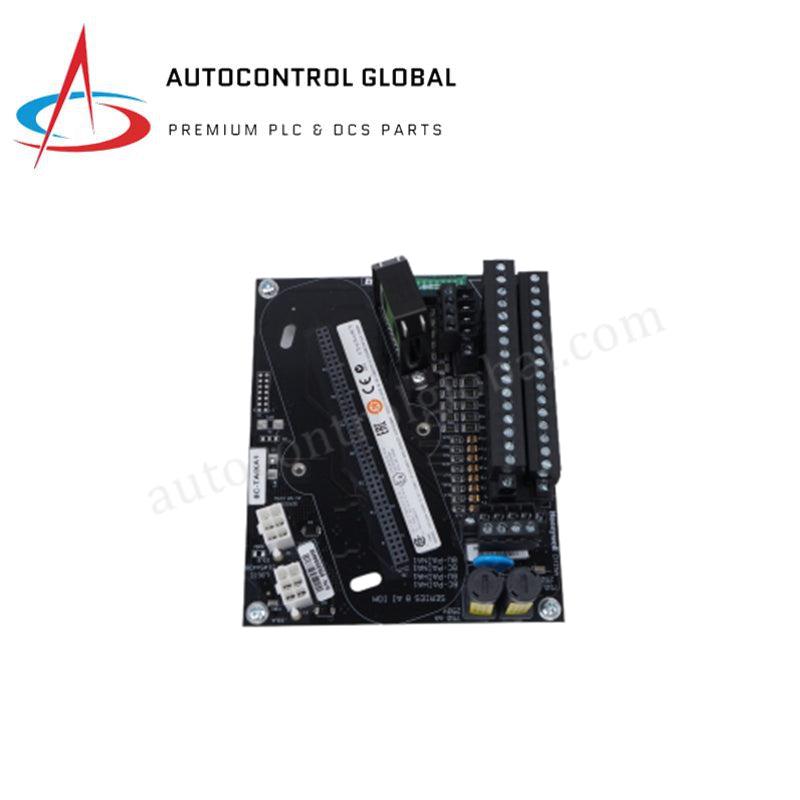

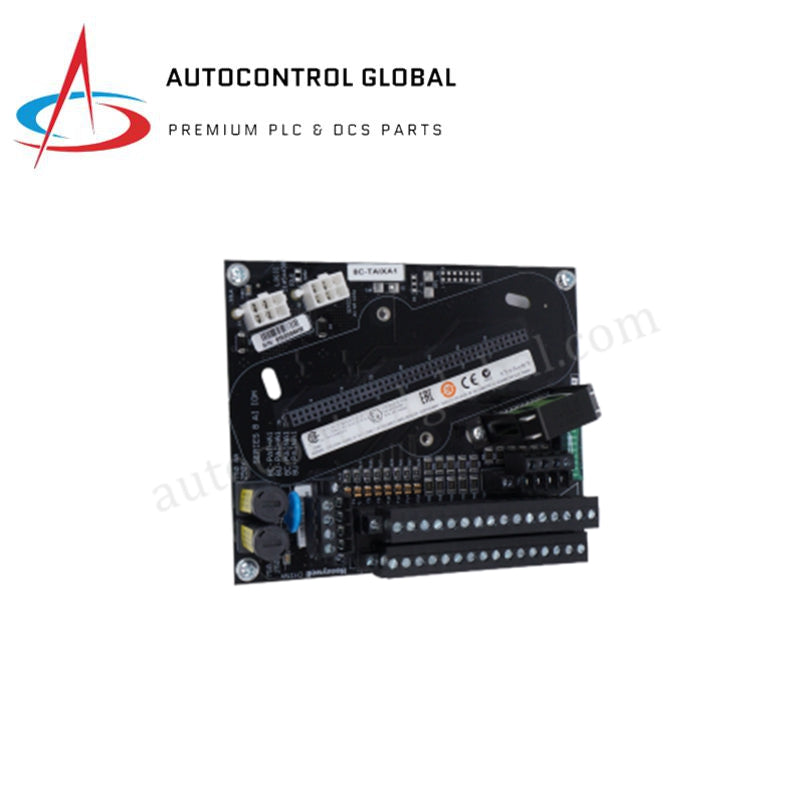

وحدات الإدخال التناظرية من سلسلة Honeywell 8C-TAIXA1 Experion PKS Series 8
Manufacturer: Honeywell
-
Part Number: 8C-TAIXB1
Condition：New with Original Package
Product Type: وحدات الإدخال التناظرية
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
وحدة Honeywell 8C-TAIXA1 من سلسلة Experion PKS 8
تُعد وحدة Honeywell 8C-TAIXA1، المعروفة أيضًا باسم وحدة الإدخال التناظرية 8C-TAIXA1، الوحدة الأساسية المستخدمة لتنفيذ استحواذ إشارات العمليات عالية الدقة عبر منصات Experion PKS.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 8C-TAIXA1 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة |
| الوزن | 0.26 كجم |
| الأبعاد | 11.8 × 13.1 × 6.2 سم |
| درجة حرارة التشغيل | -40 إلى +85 درجة مئوية |
| استهلاك الطاقة | 105-110 مللي أمبير عند 24 فولت تيار مستمر |
| عدد القنوات | 16 قناة أحادية الطرف |
| تكوين الإدخال | تيار 4-20 مللي أمبير، جهد 0-10 فولت تيار مستمر، +/-10 فولت تيار مستمر |
| دقة التحويل التناظري إلى الرقمي | 16 بت |
| الدقة | +/-0.1% من المدى الكامل |
| العزل | عزل جلفاني 2500 فولت تيار متردد بين القناة واللوحة الخلفية |
| حماية الدائرة | حماية من زيادة الجهد، زيادة التيار، والقطبية العكسية |
بروتوكول حلقة HART 4-20 مللي أمبير والعزل بين القنوات
تتكامل وحدة 8C-TAIXA1 مع حلقات الأجهزة الميدانية باستخدام إشارات تناظرية 4-20 مللي أمبير لضمان التحقق المستمر من الإرسال. تتضمن البنية الداخلية للأجهزة عزلًا جلفانيًا بقوة 2500 فولت تيار متردد لفصل أطراف الجانب الميداني عن ناقل المنطق في اللوحة الخلفية. يحد هذا الحاجز من انتشار التداخل المتبادل ويعادل اختلافات الجهد الأرضي عبر خطوط القياس المجاورة. كما تحتوي الوحدة على فلاتر مدمجة لرفض الضوضاء تقلل من تداخل تردد الخط 50/60 هرتز، مع الحفاظ على نسبة رفض الوضع المشترك (CMRR) أعلى من 120 ديسيبل أثناء عمليات المسح عالية الكثافة.
الأسئلة المتكررة
س: كيف يدير النظام التكرار المادي 1:1 أثناء حدوث خلل في المكون؟
ج: تعمل الوحدة جنبًا إلى جنب مع كتلة احتياطية مزدوجة لتنفيذ مزامنة حالة مستمرة. إذا فشلت الوحدة الأساسية في الفحوصات التشخيصية الداخلية، ينتقل النظام إلى الجهاز الاحتياطي خلال دورة الحلقة المحددة بـ 50 مللي ثانية دون تعطيل جمع البيانات النشط.
س: ما هي القيود البيئية المحددة المتعلقة بعمليات التبديل الساخن؟
ج: تدعم هذه الوحدة قدرات التبديل الساخن عبر الإنترنت بالكامل داخل تركيبات الخزانات القياسية IP20. يمكن للفنيين استخراج واستبدال الوحدة المعطلة بينما تظل اللوحة الخلفية مشحونة، بشرط أن تكون الرطوبة المحيطة ضمن حدود التشغيل 0-95% بدون تكاثف.
إرشادات التثبيت الميداني
- قم بمحاذاة الوحدة مع أدلة فتحة رف الإدخال/الإخراج من سلسلة 8 وأدخلها بإحكام حتى تتشابك دبابيس القفل المادية مع التجميع.
- تأكد من أن توصيل مصدر الطاقة الخارجي 24 فولت تيار مستمر يتوافق مع حدود استهلاك الطاقة المحددة على لوحة الوحدة الفرعية.
- قم بتوصيل جميع كابلات الإدخال الميدانية إلى مجموعة إنهاء الإدخال/الإخراج (IOTA) المطابقة، مع الحفاظ على فصل أسلاك الإشارة عن كابلات التيار المتردد عالية الجهد داخل مسارات الخزانة.
- تحقق من أن شريط التأريض المحلي للخزانة مرتبط مباشرة بأرضية الأجهزة الرئيسية للحفاظ على فعالية حاجز العزل 2500 فولت تيار متردد.
